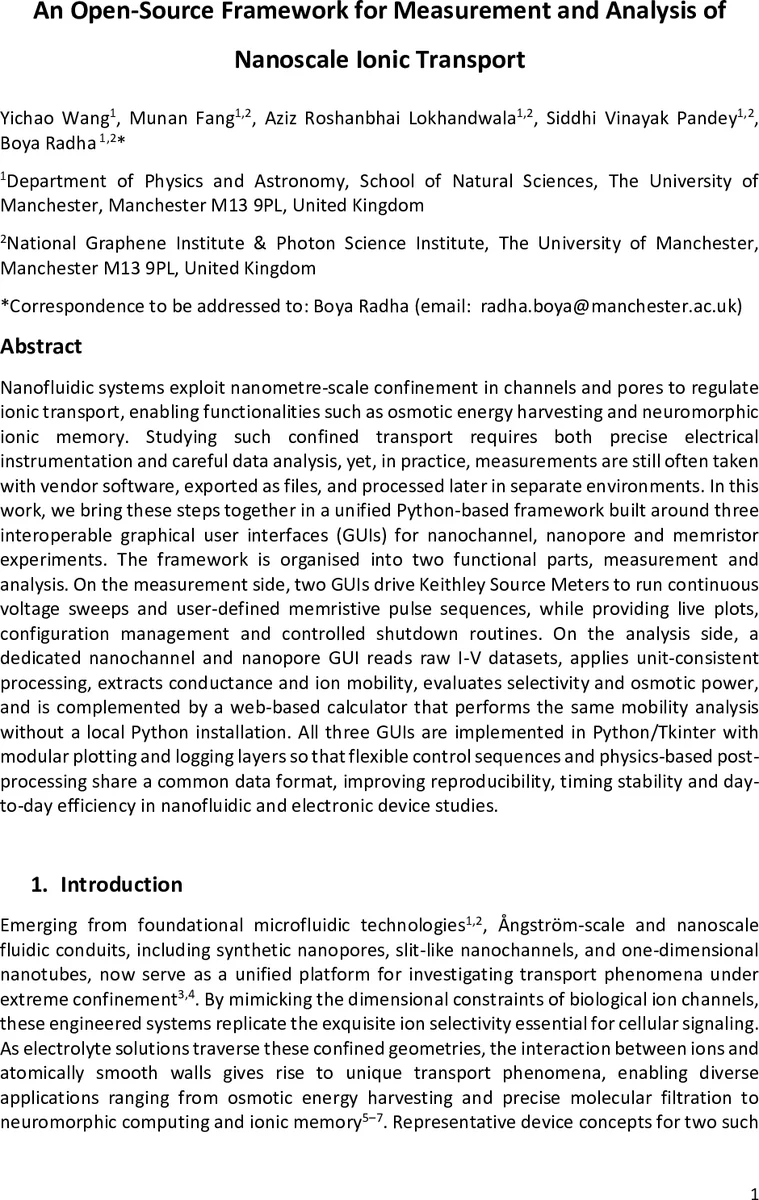

오픈소스 기반 나노이온 전송 측정·분석 통합 프레임워크

초록

본 논문은 나노채널·나노포어·멤리스터 실험을 위해 Keithley SourceMeter를 제어하고 실시간 플롯을 제공하는 세 개의 파이썬/Tkinter GUI와, 동일한 데이터 포맷을 이용해 전도도·이온 이동도·삼투 전력 등을 자동 계산하는 분석 GUI를 제시한다. 오픈소스 구현으로 재현성·타이밍 안정성을 높이고, 웹 기반 이동도 계산기까지 제공한다.

상세 분석

이 연구는 나노스케일 이온 전송 실험에서 흔히 겪는 ‘계측‑분석 분리’ 문제를 근본적으로 해결하고자 한다. 먼저 측정 측면에서는 Keithley 2600 시리즈와 PyVISA를 이용해 전압 스윕과 사용자 정의 펄스 시퀀스를 실시간으로 전송한다. 생산자‑소비자 스레드 모델을 도입해 데이터 획득을 비블로킹으로 처리하고, 20 fps 이하의 실시간 플롯을 Matplotlib 캔버스로 제공한다. 또한 전류·전압 한계 초과 시 자동 범위 전환·안전 셧다운 루틴을 구현해 장치 손상을 방지한다.

분석 측면에서는 동일한 CSV 포맷을 읽어 단위 일관성을 유지하면서 전도도, 이온 이동도, 선택성, 삼투 전력 등을 물리 모델에 기반해 자동 계산한다. 특히 드리프트‑디퓨전 모델을 적용해 농도 구배와 기하학적 파라미터를 동시에 고려함으로써 기존에 수동으로 수행하던 복잡한 후처리를 크게 간소화한다. 웹 기반 이동도 계산기는 로컬 파이썬 환경이 없는 사용자도 즉시 활용할 수 있게 설계되었다.

관련 연구와 비교했을 때, QCoDeS·PyMeasure와 같은 일반‑목적 자동화 프레임워크는 실시간 피드백에 한계가 있고, Keithley KickStart·LabVIEW는 폐쇄형 인터페이스와 버전 관리 어려움이 있다. 반면 본 프레임워크는 순수 파이썬 코드로 Git 기반 버전 관리가 가능하고, 크로스‑플랫폼 실행이 보장된다. 또한 기존 OpenNanopore·Transalyzer와 달리 측정‑분석을 하나의 파이프라인으로 연결해 데이터 손실·포맷 변환 오류를 최소화한다.

한계점으로는 현재 Keithley 2600 시리즈에 최적화돼 있어 다른 제조사의 장비와의 호환성이 제한적이며, GUI가 Tkinter 기반이라 복잡한 사용자 정의 UI 구현에 제약이 있다. 또한 실시간 제어 루프의 최소 지연이 약 25 ms 수준이므로 서브‑밀리초 수준의 피드백이 필요한 초고속 실험에는 추가 하드웨어(FPGA 등)와 연계가 필요하다.

전반적으로 이 프레임워크는 나노이온 전송 연구의 생산성을 크게 향상시키며, 오픈소스·모듈형 설계 덕분에 커뮤니티 기반 확장이 용이하다는 점에서 큰 의의를 가진다.
