대기압 암모니아 촉매의 실시간 구조 변환

초록

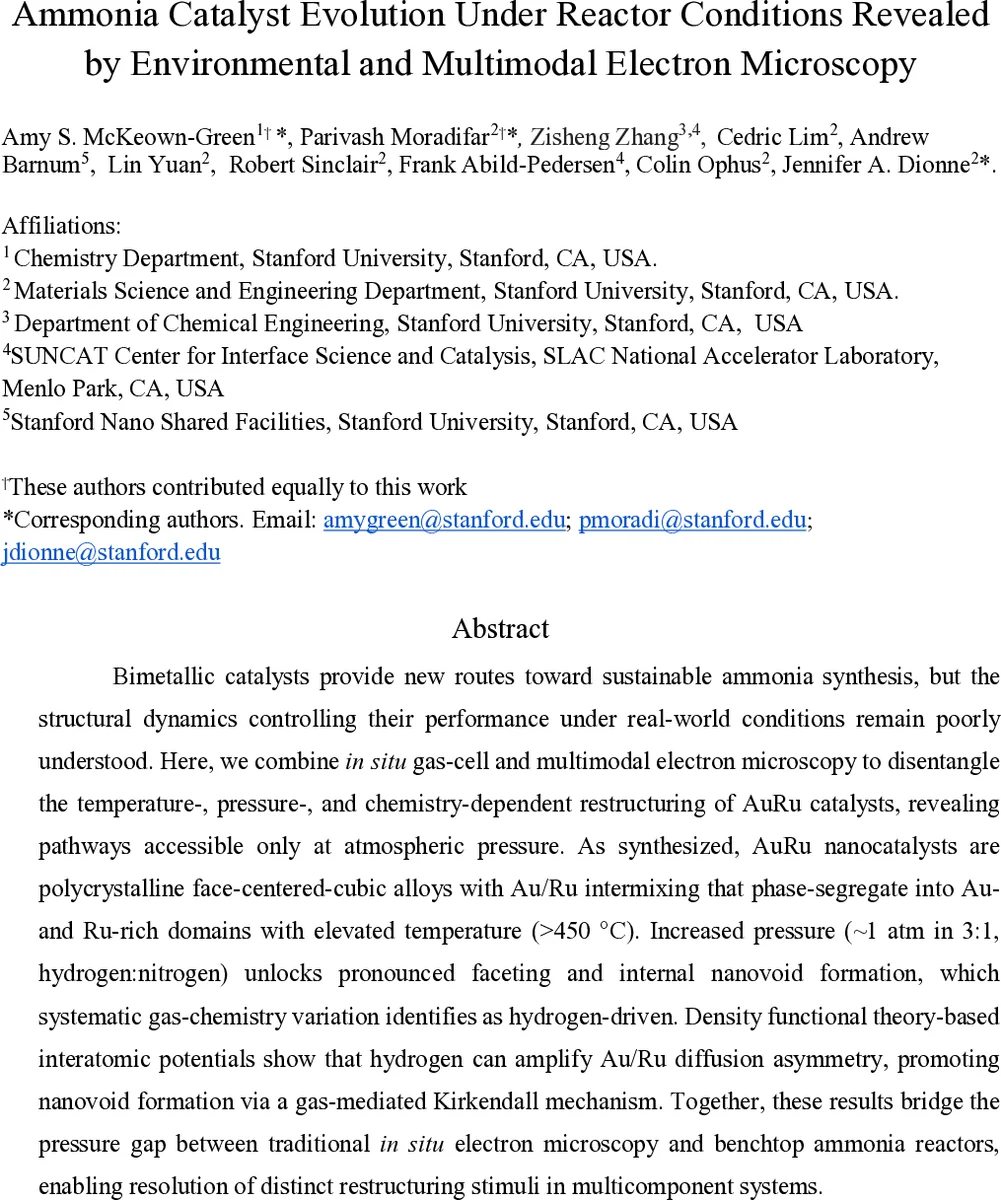

본 연구는 Au‑Ru 합금 촉매를 대기압 H₂/N₂ 혼합가스 환경에서 인‑시투 전자현미경으로 관찰하여, 온도·압력·가스 조성에 따라 발생하는 상분리, 표면 팩팅, 내부 나노공 형성 메커니즘을 규명한다. 특히 수소가 촉매 내부 확산 비대칭을 강화해 Kirkendall 효과를 일으키며 나노공을 생성한다는 새로운 가스‑매개 재구성 경로를 제시한다.

상세 분석

이 논문은 기존의 저압(E‑TEM)과 실제 반응기(수백 atm) 사이에 존재하던 ‘압력 격차’를 1 atm 수준까지 좁힌 혁신적인 가스‑셀 STEM 플랫폼을 활용한다. Au‑Ru 나노촉매는 초기 합성 단계에서 FCC 구조를 유지하며 Au와 Ru가 원자 수준에서 균일하게 섞여 있다(원자간 격자 상수 0.405 nm). 진공에서 450 °C 이상 가열하면 Au‑Ru 간의 상분리가 일어나, Au‑rich FCC 영역과 Ru‑rich HCP 영역이 각각 7 ± 4 nm 크기의 도메인으로 분리된다. 이 과정은 입자 크기에 따라 온도 임계점이 변하고, MgO 지지체와의 상호작용이 크게 영향을 미치지 않음이 확인되었다.

압력 효과를 조사하기 위해 H₂:N₂ = 3:1 혼합가스를 1 atm까지 도입했을 때, 진공에서 관찰되지 않았던 새로운 구조 변형이 나타난다. 고압에서는 입자 표면이 뚜렷한 {111} 팩팅을 보이며, 일부 입자에서는 내부에 나노공이 형성된다. 가스 조성을 체계적으로 바꾼 결과, 순수 Ar이나 N₂에서는 진공과 동일한 열‑구조 변형만 일어나지만, 순수 H₂만 투입했을 때만 나노공이 발생한다는 점을 발견했다. 이는 수소가 Au와 Ru 사이의 확산 장벽을 비대칭적으로 낮추어, Au 원자는 상대적으로 빠르게 이동하고 Ru 원자는 정지하면서 빈 공간이 축적되는 Kirkendall 효과를 유도한다는 DFT‑기반 머신러닝 포텐셜(MLIP) 계산 결과와 일치한다.

전자적·광학적 특성도 상분리와 압력‑가스 효과에 따라 크게 변한다. 상분리 전후의 저손실 EELS 측정에서 Au 표면 플라스몬(≈2.5 eV)은 유지되지만, Ru‑rich 영역에서는 10–11 eV 대의 깊은 UV 플라스몬이 새롭게 나타난다. 이는 Au‑rich 영역에서는 플라스몬 강도가 유지되고, Ru‑rich 영역에서는 Au 플라스몬이 억제되는 공간적 반비례 관계를 보여준다. 이러한 플라스몬 재구성은 광촉매·플라스몬‑보조 암모니아 합성에서 활성 사이트의 전자‑광학 환경을 조절할 수 있는 새로운 설계 원리를 제공한다.

결론적으로, 이 연구는 (1) 온도에 의한 Au‑Ru 상분리 메커니즘, (2) 대기압 H₂에 의해 촉진되는 나노공 형성의 Kirkendall 메커니즘, (3) 구조·조성 변화가 플라스몬 특성에 미치는 영향이라는 세 가지 핵심 인사이트를 제시한다. 멀티모달 전자현미경(HAADF‑STEM, 4D‑STEM, EELS, 토모그래피)을 결합한 접근법은 복합 촉매 시스템에서 온·압·가스가 동시에 작용하는 복합 재구성 현상을 실시간·단일 입자 수준에서 해석할 수 있는 강력한 도구임을 입증한다.
