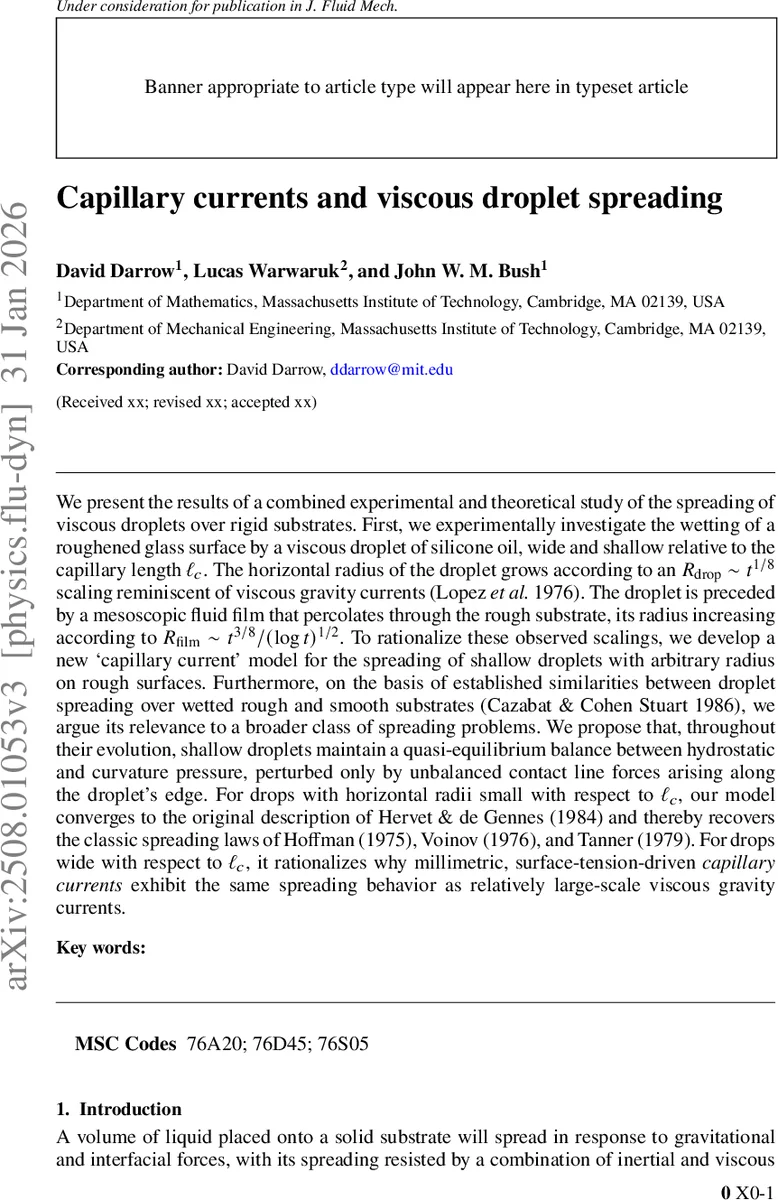

모세관 전류와 점성 액적 전개: 거시·미시 스케일 통합 모델

초록

실험과 이론을 결합해 거친 유리 위에 실리콘 오일 방울이 전개되는 과정을 조사하였다. 방울 반경은 (R_{\text{drop}}\sim t^{1/8}) 로, 얕은 중력 흐름과 동일한 스케일을 보이며, 앞서 흐르는 미세 필름은 (R_{\text{film}}\sim t^{3/8}/(\log t)^{1/2}) 의 법칙을 따른다. 저자들은 ‘모세관 전류’ 모델을 제시해 작은‑큰 방울 모두와 거친·매끄러운 기판에서의 전개를 하나의 프레임워크로 통합한다.

상세 분석

본 논문은 점성 ( \mu ) 액체가 고정 기판 위에 놓였을 때, 부피 (V) 와 중력 길이 ( \ell_c=\sqrt{\sigma/(\rho g)} ) 의 상대적 크기에 따라 전개 메커니즘이 어떻게 변하는지를 체계적으로 분석한다. 실험에서는 점도 ≈ 100 cSt 인 실리콘 오일을 거친 유리 표면에 놓아, 방울이 얕고 넓게 퍼지는 과정을 고속 카메라와 레이저 프로파일링으로 측정하였다. 결과는 전통적인 중력 흐름 스케일 (R\sim t^{1/8}) 과 일치하지만, 전형적인 타너‑보이노프‑호프만 법칙 (R\sim t^{1/10}) 과는 다른 거시적 거동을 보여준다. 특히, 방울 앞에 형성되는 ‘다르시 전구 필름’(Darcy precursor film)의 반경이 (R_{\text{film}}\sim t^{3/8}/(\log t)^{1/2}) 로 성장한다는 점은 기존 문헌에 보고된 미세 전구 필름(분자 규모)과는 다른 확산‑전도 결합 메커니즘을 시사한다.

이론적 모델은 두 가지 압력 균형을 기본 전제로 삼는다. 첫째, 방울 내부는 수압 ( \rho g h ) 와 곡률압 ( \sigma \nabla^2 h ) 가 거의 동등한 ‘준평형’ 상태이며, 이는 방울이 얕을수록 정확해진다. 둘째, 접선선(접촉선) 근처에서만 비균형 표면장력 (f=\sigma(1-\cos\theta)\approx\sigma\theta^2/2) 가 존재해 에너지를 공급한다. 이 힘은 주로 접촉선 영역에서 점성 소산 ( \mu U^2 ) 에 의해 소멸한다. 저자들은 이 소산을 ‘로그 보정’ ( \ell_D=\ln(L/a) ) 을 도입해 정량화하고, 작은 방울( (R\ll\ell_c) )에서는 기존의 호프만‑보이노프‑타너 법칙을 재현한다.

반면 (R\gg\ell_c) 인 넓은 방울에서는 수압이 거의 일정하고, 곡률압은 경계층 ( \sim\ell_c ) 내에서만 급격히 변한다. 이 경우 전형적인 중력‑점성 균형 ( \rho g h \sim \mu U /h ) 이 적용되어 (R\sim t^{1/8}) 스케일이 자연스럽게 도출된다. 또한, 전구 필름의 전개는 다공성 매질을 통한 다르시 흐름 (q=-k/\mu,\nabla p) 으로 모델링되며, 압력 구배가 (p\sim\rho g h) 이므로 (R_{\text{film}}) 의 시간 지수 (3/8) 와 로그 보정이 동시에 나타난다.

이 모델은 거친 표면(다르시 전구)과 매끄러운 표면(미세 전구) 사이의 동등성을 설명한다. 두 경우 모두 전구 필름이 존재하면 접촉선이 직접 고체와 마주치지 않으므로 ‘접촉선 역설’(Huh‑Scriven) 문제가 회피된다. 따라서 제안된 프레임워크는 전구 필름 존재 여부에 관계없이 점성 방울 전개의 보편적 법칙을 제공한다.

마지막으로, 저자들은 부분 습윤( (S<0) ) 상황에서도 모델을 확장할 수 있음을 언급하며, 기존 연구(De Ruijter 1999, Durian 2022)와 실험 데이터(Dorbolo 2021)를 재현함을 보였다. 향후 연구로는 전구 필름의 비등방성 투과성, 비뉴턴 점성, 그리고 외부 전기·자기장 효과를 포함한 다중 물리 현상 통합이 제시된다.
