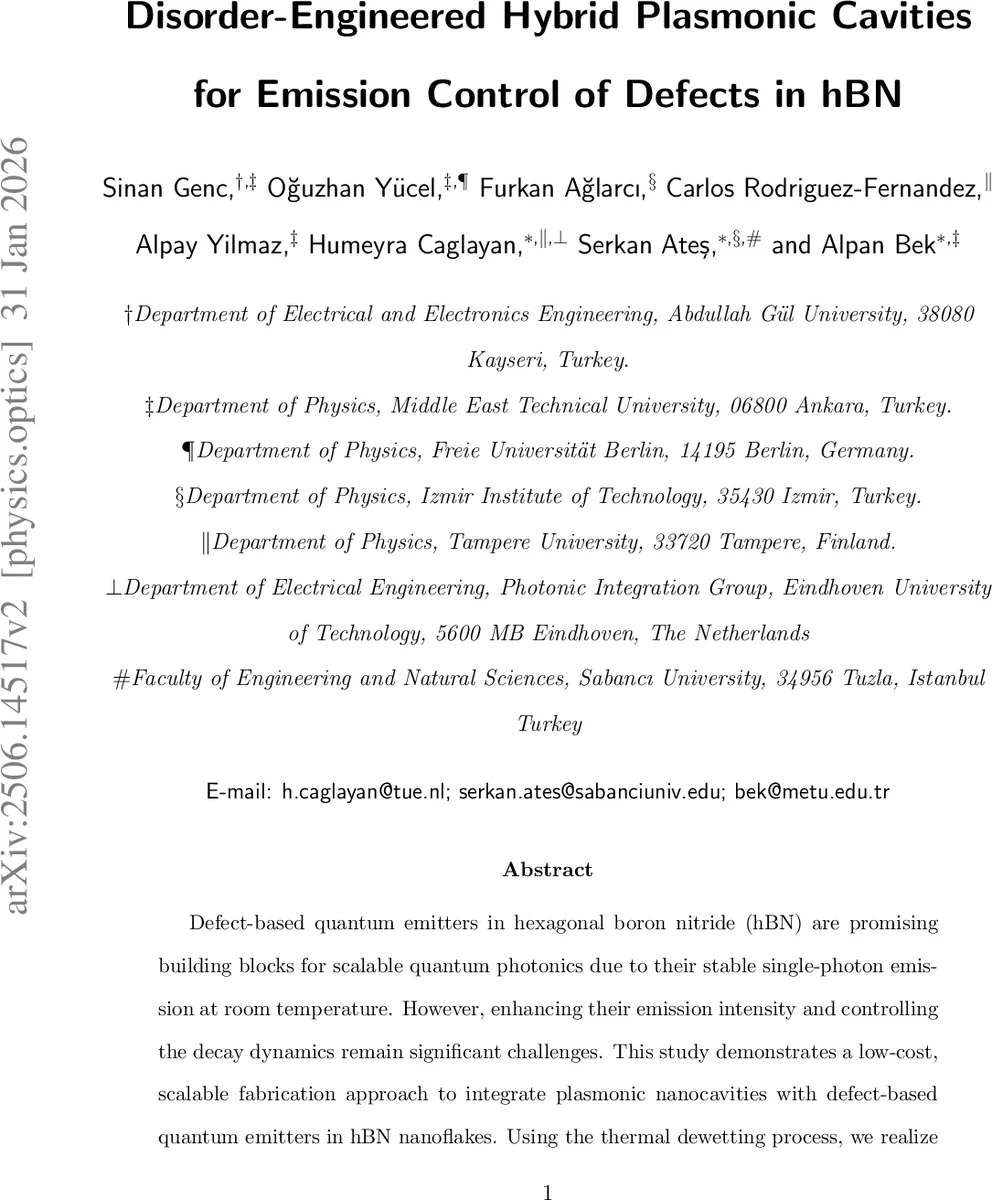

무질서 설계 하이브리드 플라스몬 캐비티로 hBN 결함 발광 제어

초록

본 연구는 열 디위팅을 이용해 은 나노입자를 자체 조립하고, 이를 hBN 플라크 위에 배치하거나 Au/SiO₂ 기판 위에 올려 하이브리드 플라스몬 캐비티를 형성한다. 단순 AgNP‑hBN 구조는 최대 2배의 PL 향상과 수명 감소를 보였으며, 하이브리드 구조는 100배에 달하는 PL 증폭과 균일한 발광 특성을 제공한다. FDTD 시뮬레이션과 시간분해 PL 측정을 통해 입자 크기에 따른 방사율 조절과 캐비티‑발광체 상호작용을 확인하였다.

상세 분석

이 논문은 2차원 절연체인 hBN에 내재된 단일광자 결함을 플라스몬 캐비티와 결합함으로써 방사율과 발광 강도를 크게 향상시키는 실용적인 접근법을 제시한다. 핵심 기술은 얇은 Ag 박막을 200 °C~300 °C 수준에서 열 디위팅하여 무작위적인 나노입자(AgNP)를 형성하는 ‘디워팅’ 공정이다. 두 가지 배치가 실험되었는데, 첫 번째는 SiO₂/Si 기판 위에 떨어뜨린 hBN 플라크 위에 AgNP를 직접 증착한 형태이며, 두 번째는 Au(30 nm)/SiO₂(100 nm) 복합 기판 위에 hBN을 올린 뒤 AgNP를 형성한 하이브리드 구조이다.

입자 크기 분포는 35 nm와 110 nm 두 그룹으로 나뉘어 각각 ‘소형’(플루오레센스 소멸)과 ‘대형’(플루오레센스 증폭) 역할을 수행한다. 작은 입자는 강한 비방사성 흡수를 제공해 발광을 억제하고, 큰 입자는 표면 플라스몬 공명(SPR)이 hBN 결함의 ZPL(≈684 nm)과 일치하면서 근접 전자기장 강화와 방사율 증가를 유도한다. FDTD 시뮬레이션은 입자 직경이 100 nm 이상일 때 전기장 집중도가 10^210^3 배로 상승하고, 모드 부피가 λ^3 수준으로 축소됨을 보여준다. 이는 Purcell 인자(F_P)≈50100에 해당하며, 실험적으로 측정된 발광 수명 감소(≈2 ns → 0.2 ns)와 100배 PL 증폭과 일치한다.

하이브리드 캐비티에서는 Au 기판이 반사경 역할을 하여 입자와 hBN 사이에 형성되는 ‘금속‑유전체’ 복합 모드가 추가적인 전자기장 강화와 방향성 방사를 제공한다. 이 구조는 입자 위치와 hBN 두께(10–50 nm) 변화에 비교적 강인한 특성을 보이며, 여러 발광체에 걸쳐 평균 80~120배의 PL 향상을 기록한다. 또한, 광학 포화 실험에서 임계 전력(P_sat)이 5배 이상 감소했으며, g^(2)(0) 값은 0.3 이하로 유지돼 단일광자 특성이 보존됨을 확인했다.

제조 공정은 리소그래피 없이 열 디워팅만으로 진행되므로 비용이 저렴하고 대면적(인치 규모) 생산이 가능하다. 다만, 입자와 hBN의 정확한 위치 제어가 어려워 개별 발광체에 대한 최적화는 통계적 접근에 의존한다. 향후 연구에서는 전기장 시뮬레이션 기반의 최적 입자 크기·간격 설계와, 전사(transfer) 기술을 결합해 deterministic 위치 제어를 도입하면 더욱 높은 일관성과 효율을 달성할 수 있을 것으로 기대된다.
