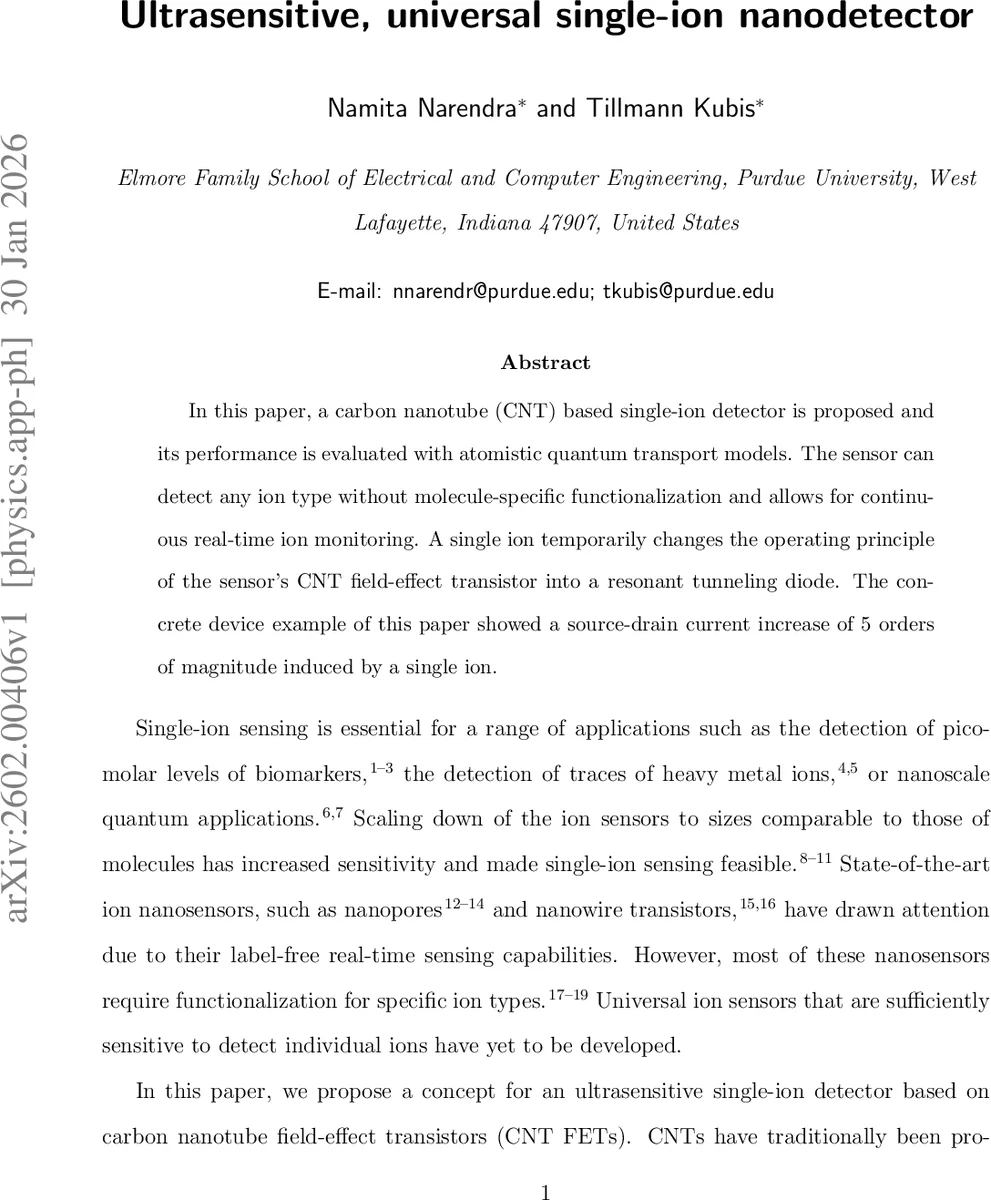

초고감도 범용 단일이온 나노검출기

초록

본 논문은 탄소나노튜브(FET)를 이용해 기능화 없이 모든 종류의 이온을 실시간으로 감지할 수 있는 단일이온 검출기를 제안한다. 이온이 게이트 영역에 들어오면 FET가 공명터널링 다이오드(RTD)로 전환되어 소스‑드레인 전류가 5 오더 상승한다.

상세 분석

이 연구는 기존 나노이온 센서가 요구하던 화학적 기능화와 선택성 문제를 근본적으로 해결하고자, 전자 전도 채널 자체를 이온 감지 구역으로 활용한다는 혁신적인 접근을 제시한다. 핵심 아이디어는 반도체성 (11,0) 탄소나노튜브(CNT) FET에 원통형 게이트‑올‑어라운드 구조를 적용하고, 이온이 게이트 근처에 위치하면 그 전하가 CNT 내부에 양자우물을 형성한다는 점이다. 양자우물은 이산적인 전자 준위(양자점)를 만들고, 전자는 이 준위를 통해 공명터널링을 수행하게 된다. 결과적으로 전류‑전압 특성은 전통적인 FET에서 부정적인 미분저항(NDR)을 보이는 RTD 형태로 급변한다.

시뮬레이션은 비평형 그린함수(NEGF)와 자체 적응형 에너지 그리드, 그리고 3차원 유한요소 포아송 솔버(libMesh)를 결합한 NEMO5 기반 전산 모델을 사용하였다. 전자와 전공(전공 전자 포함) 전하분포를 완전하게 포함함으로써 진공 유전상수만을 사용해도 전자 스크리닝 효과를 정확히 재현한다. 이온은 포아송 방정식에 점전하로 삽입되며, 전자와의 상호작용은 순수 전기적이다.

구조적 파라미터는 8 nm 길이의 게이트와 34 nm 길이의 소스·드레인 영역, 도핑 농도 1.5 × 10¹⁹ cm⁻³(전자밀도 0.16 e⁻/nm)으로 설정되었다. V_ds = 0.05 V, V_gs = -0.2 V에서 양이온이 게이트 중앙에 위치하면 첫 번째 양자우물 준위가 소스 전도대와 정렬되어 전류가 10⁵배 상승한다. 이 현상은 이온이 게이트 영역을 벗어나면 즉시 사라져, 센서는 비파괴적이며 반복 가능한 단일이온 검출이 가능하다.

전류‑전압 곡선에서 NDR 피크는 약 -0.2 V에서 관측되며, 전류 밀도는 이온이 없을 때와 비교해 5 오더 차이를 보인다. 또한 전류는 이온 위치에 민감하게 변하며, 게이트 길이 외부에서는 거의 변하지 않는다. 이는 센서가 공간적으로도 높은 선택성을 갖는다는 것을 의미한다.

이 논문의 주요 공헌은 (1) 기능화 없이 모든 이온을 감지할 수 있는 보편적 센서 개념, (2) 이온에 의한 전하 구배가 CNT 내부에 양자우물을 형성해 FET를 RTD로 전환시키는 물리적 메커니즘 규명, (3) NEGF‑Poisson 연계 전산 모델을 통해 원자 수준에서 전류 변화를 정량적으로 예측한 점이다. 이러한 접근은 기존 나노포어·나노와이어 기반 센서가 갖는 선택성·신호‑노이즈 한계를 뛰어넘어, 바이오마커 초저농도 검출, 중금속 추적, 양자 정보 전송 등 다양한 분야에 적용 가능성을 제시한다.
