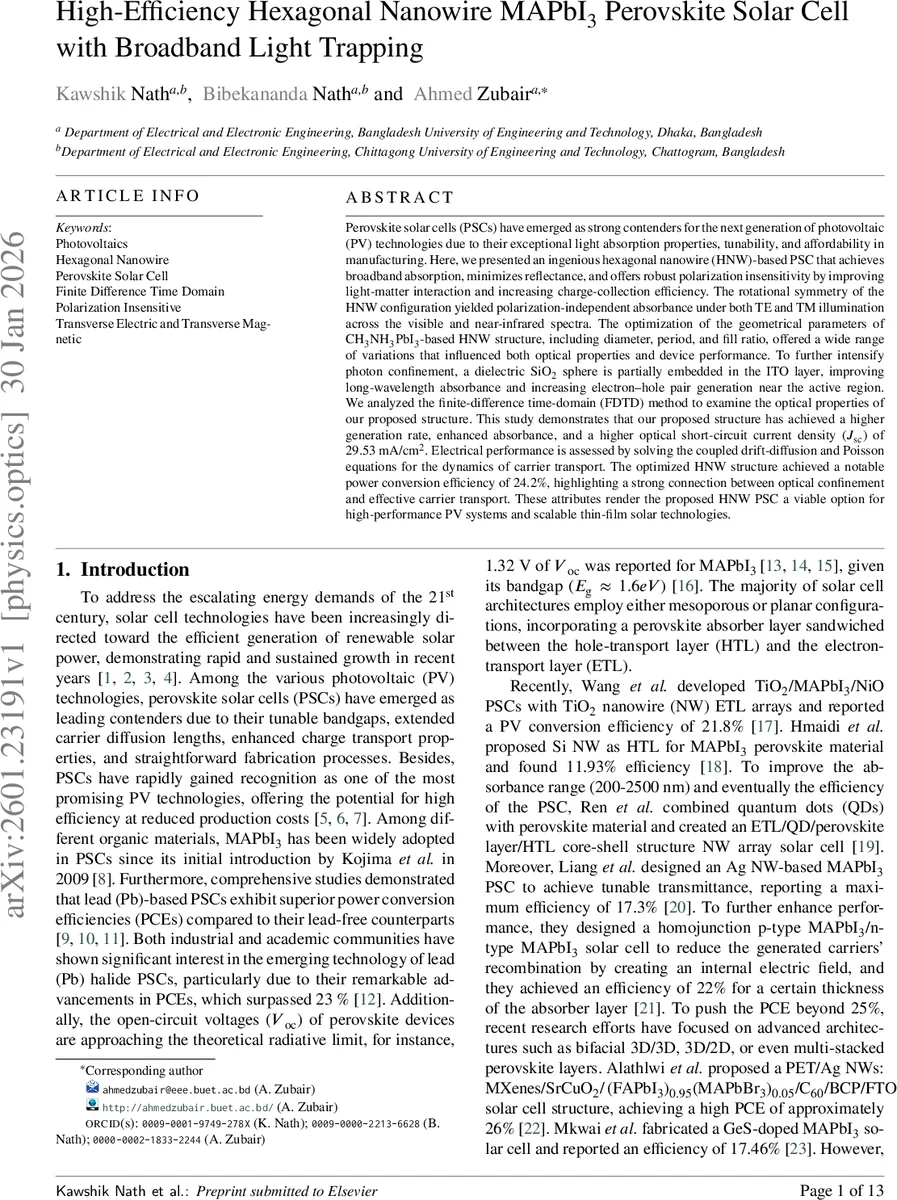

광대역 빛 포집을 위한 육각 나노와이어 MAPbI₃ 페로브스카이트 태양전지

초록

본 연구는 MAPbI₃ 기반 육각형 나노와이어(HNW) 구조에 SiO₂ 구형 입자를 결합하여 광대역 흡수와 편광 무감도를 구현하고, FDTD와 전자‑드리프트‑확산 시뮬레이션을 통해 최적화된 광학‑전기적 성능을 입증한다. 최종적으로 J_sc 29.53 mA cm⁻², PCE 24.2 %를 달성하였다.

상세 분석

이 논문은 페로브스카이트 태양전지의 광흡수 효율을 극대화하기 위해 육각 대칭을 갖는 나노와이어(HNW) 배열을 설계하였다. HNW는 직경(D), 주기(P), 그리고 채움비(FR = D/P)라는 세 가지 주요 기하학적 파라미터로 정의되며, 이들 파라미터가 광학 공명 모드와 전자‑홀 생성률에 미치는 영향을 체계적으로 조사하였다. 특히, 직경을 300 nm(반지름 150 nm)로 고정하고 채움비를 0.5 ~ 0.9 범위에서 변조함으로써 450 ~ 800 nm 구간에서 흡수 스펙트럼이 넓고 균일하게 확장되는 것을 확인했다. 이는 나노와이어 내부에서 광이 다중 경로로 전파되어 유효 광경로 길이가 증가하고, Mie 공명과 구조적 회전 대칭에 의해 TE와 TM 편광 모두에서 동일한 흡수 특성을 보이기 때문이다.

광학적 향상을 위해 ITO 전극 위에 SiO₂ 구형 입자를 두 가지 형태(표면에 배치, ITO 내부에 부분 삽입)로 도입하였다. SiO₂ 구는 고굴절률 차이와 구형 구조에 의한 Mie 공명 효과를 활용해 장파장(>700 nm)에서의 반사 손실을 감소시키고, 입사 광을 퍼지어 나노와이어 내부로 효율적으로 유도한다. FDTD 시뮬레이션에서는 0.25 nm 비균일 메시와 64층 PML을 적용해 전자기 장 해석의 정확성을 확보했으며, 재료의 복소 굴절률은 최신 실험 데이터를 기반으로 입력하였다.

전기적 성능 평가는 포아송 방정식과 전자·홀 드리프트‑확산 방정식을 자체적으로 결합한 수치 모델을 사용하였다. 전하 이동도(μ_n, μ_p)와 확산계수(D_n, D_p)는 Einstein 관계를 통해 연결되었으며, SRH 재결합 메커니즘을 포함한 비방사 재결합 파라미터를 적용해 실제 손실을 재현하였다. 흡수된 광자당 하나의 전자‑홀 쌍이 생성된다고 가정한 내부 양자 효율(QE = 1) 하에, 광학 J_sc는 29.53 mA cm⁻², 전압 개방 전압(V_oc)은 1.32 V, 충전 인자(FF)는 0.71 정도로 계산되어 전체 PCE는 24.2 %에 달한다. 이는 동일 MAPbI₃ 기반 평면 구조 대비 약 3 %포인트 상승한 수치이며, 기존 2D/3D 이종접합이나 다중 스택 구조가 갖는 복잡한 공정과 높은 저항 문제를 회피한다는 장점을 가진다.

또한, 시뮬레이션 결과는 HNW 구조가 전하 수집 효율을 높이는 전기장 분포를 형성함을 보여준다. 나노와이어 사이의 간격이 좁을수록 전계가 집중되어 전자와 정공이 각각 TiO₂와 Spiro‑OMeTAD로 빠르게 추출된다. 이는 전하 재결합을 최소화하고, 전류 손실을 억제하는 핵심 메커니즘으로 작용한다.

마지막으로, 실험적 구현 가능성을 논의하면서, 전통적인 스핀코팅 공정에 나노패턴 리소그래피와 자기조립 기술을 결합해 HNW 배열을 형성하고, SiO₂ 구는 나노입자 증착 후 ITO 박막에 부분적으로 삽입하는 공정 흐름을 제시하였다. 제조 비용 상승을 최소화하면서도 대면적 적용이 가능한 스케일업 전략을 제안한다.
