헬륨 혼합이 목성·토성 내부 전도성을 억제한다

초록

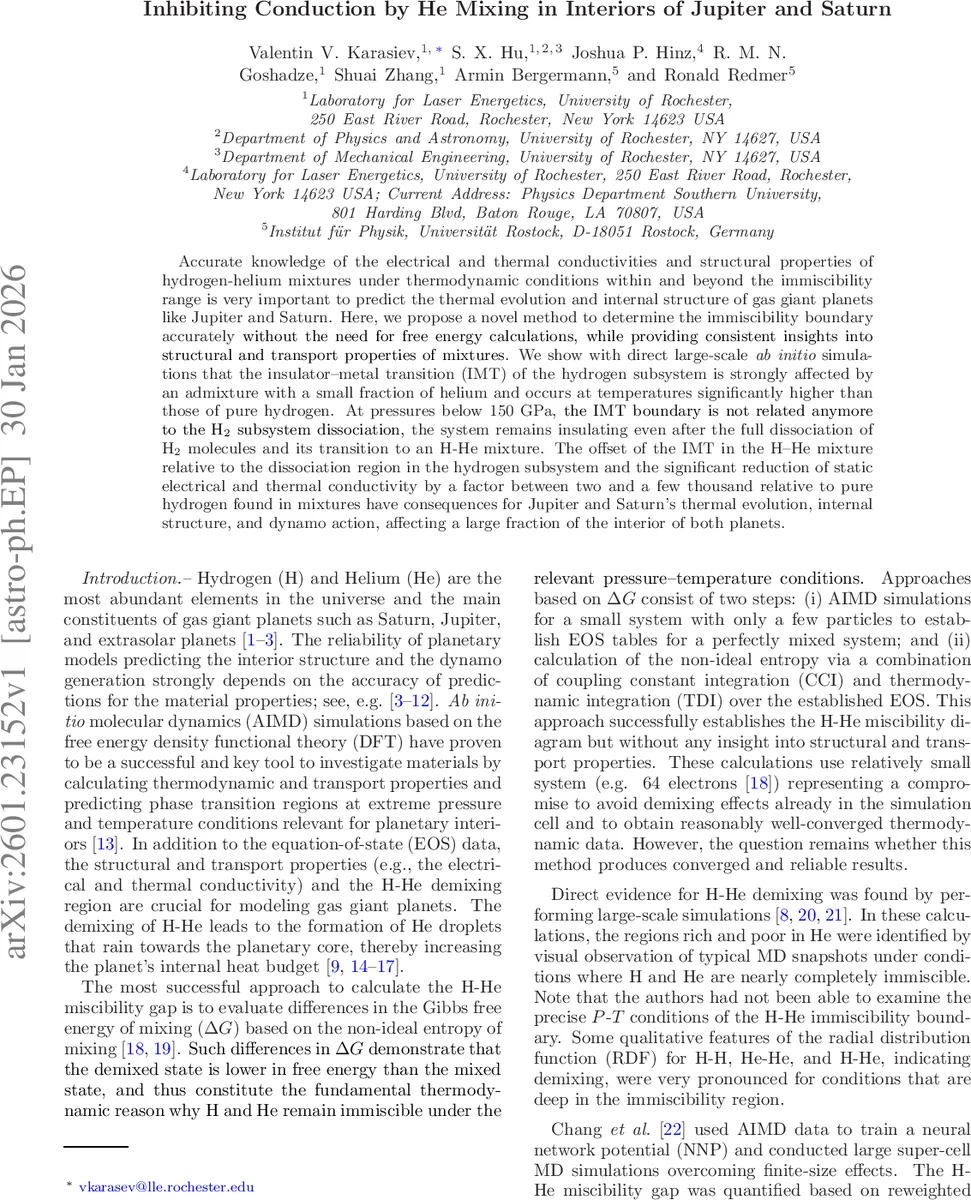

본 연구는 대규모 ab initio 분자동역학 시뮬레이션을 이용해 수소‑헬륨 혼합물의 상분리 경계와 절연‑금속 전이(IMT)를 직접 탐색한다. 헬륨이 소량 첨가되면 수소 서브시스템의 금속 전이가 순수 수소보다 수백에서 수천 켈빈 높은 온도에서 일어나며, 정전도와 열전도는 2배에서 수천 배까지 크게 감소한다. 저자들은 H‑He 라디얼분포함수(RDF) 첫 번째 피크 강도의 온도·압력 의존성을 “기계적” 지표로 활용해 자유에너지 계산 없이도 정확한 불혼합 경계를 결정하는 새로운 방법을 제시한다. 이러한 전도성 억제와 IMT 이동은 목성·토성의 열진화, 내부 구조 및 다이너모 작동에 중요한 영향을 미친다.

상세 분석

이 논문은 기존의 자유에너지 차(ΔG) 기반 H‑He 불혼합 경계 계산이 구조·전달 특성을 제공하지 못한다는 한계를 극복하고자, 대규모 초고밀도 AIMD(1024 전자) 시뮬레이션을 NPT ensemble에서 수행하였다. 열적 교환‑상관 함수인 KDT16 GGA를 기본으로 사용했으며, 선택적인 경우 HSE06 하이브리드 함수로 밴드갭과 전도도를 보정하였다. 두 가지 헬륨 농도(x=0.11304, 0.27522)를 탐색함으로써, 압력 75–150 GPa 구간에서 H‑He 라디얼분포함수(RDF)의 첫 피크 강도가 급격히 감소하면 두 상이 분리된 ‘표면’ 인터페이스가 형성된다는 사실을 발견했다. 이 피크 강도는 온도가 상승함에 따라 처음에는 증가(부분 혼합)하다가 열팽창으로 감소하는 비선형 곡선을 그리며, 최대값을 기준으로 완전 혼합 상태를 정의한다. 따라서 RDF 피크 강도만으로도 불혼합 경계를 정량적으로 파악할 수 있어, 복잡한 자유에너지 적분 과정을 생략할 수 있다.

전기전도도는 Kubo‑Greenwood 공식으로 계산했으며, 절연‑금속 전이 기준을 Mott 기준(σ≈2000 S cm⁻¹)으로 설정하였다. 결과는 헬륨이 10 % 수준으로 첨가될 경우, 동일 압력·온도에서 전도도가 순수 수소 대비 2배에서 수천 배까지 감소함을 보여준다. 특히 150 GPa에서 H₂‑He 혼합물은 H₂ 분자 해리와 동시에 금속 전이가 일어나지만, 75 GPa에서는 H₂ 해리 온도(≈2750 K)보다 금속 전이 온도(≈4000 K)가 훨씬 높아, 원자수소‑헬륨 혼합이 넓은 온도·압력 구역에서 절연 상태를 유지한다는 중요한 사실을 밝혀냈다. 이는 헬륨이 전자 구름을 ‘전기적 차폐’ 역할을 하여 전도 전자 밀도를 크게 억제하기 때문이다.

행성 모델에 미치는 함의는 두드러진다. 목성·토성 내부의 0.2–0.8 Rₚ 구역에서 헬륨‑수소 혼합이 절연 상태를 유지하면, 열전도도가 크게 낮아 내부 열이 외부로 방출되는 속도가 감소한다. 이는 기존 모델이 예측한 내부 열예산보다 더 긴 냉각 시간을 의미하며, 특히 토성의 ‘헬륨 강하’ 현상을 설명하는 데 필요한 열적 비대칭성을 제공한다. 또한 전도성 감소는 전자기 다이너모에 필요한 전기 전도도 임계값을 초과하지 못하게 하여, 행성 자기장 생성 메커니즘에 새로운 제약을 가한다.

요약하면, 저자들은 (1) RDF 첫 피크 강도를 이용한 자유에너지 비의존적 불혼합 경계 결정법, (2) 헬륨 첨가가 IMT 온도를 크게 상승시키고 전도도를 현저히 감소시키는 메커니즘, (3) 이러한 물성 변화가 목성·토성의 열·구조·다이너모 모델에 미치는 영향을 체계적으로 제시하였다. 이는 고압 물리·천체물리 분야에서 H‑He 혼합물의 전자·핵 구조 이해를 한 단계 끌어올리는 중요한 연구라 할 수 있다.
