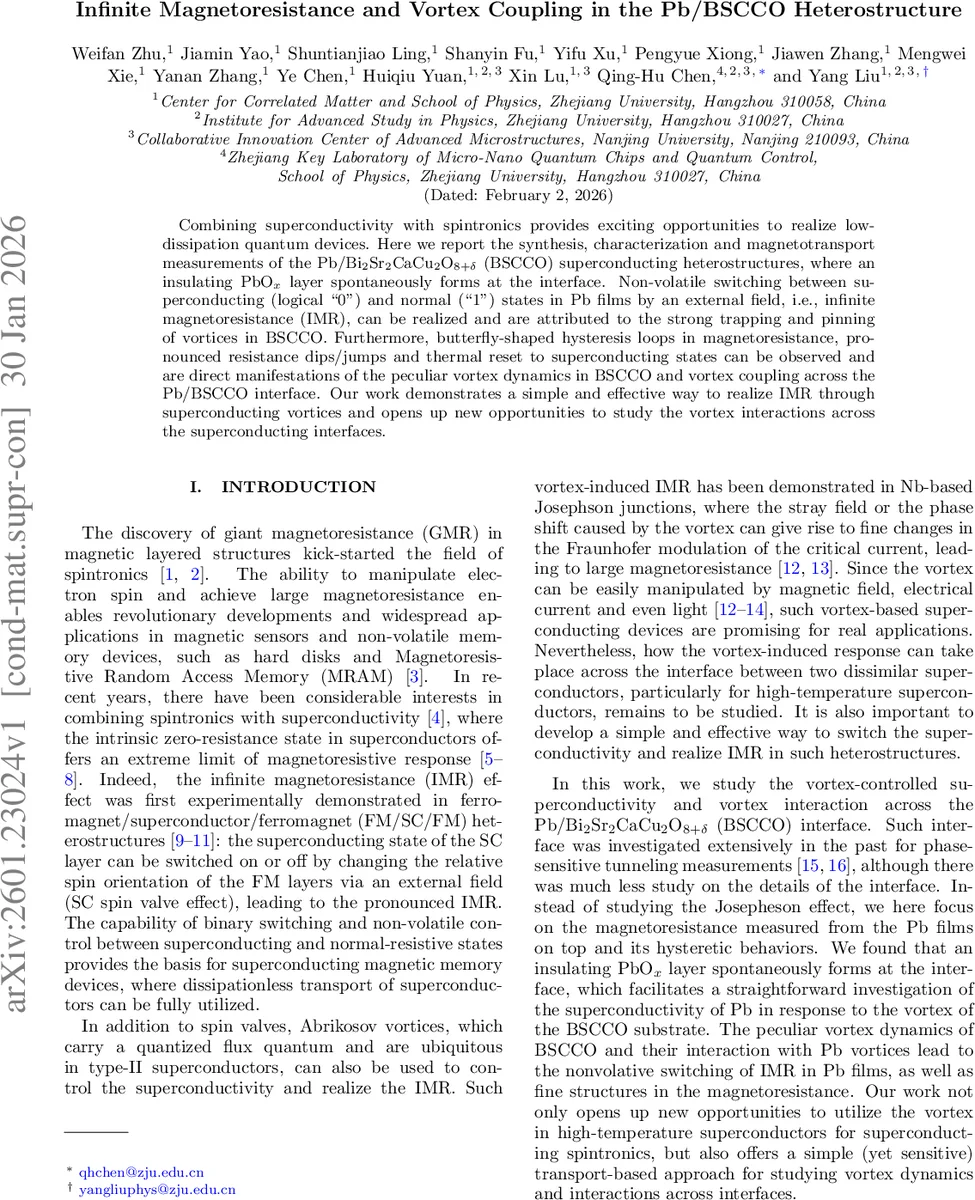

초전도와 스핀트로닉스의 결합으로 구현한 무한자기저항과 소용돌이 결합 현상

초록

Pb와 고온초전도체 BSCCO를 겹친 이종구조에서 인터페이스에 형성된 얇은 PbOₓ 절연층이 소용돌이(바라코프) 핀ning을 강화한다. 외부 자기장을 가하면 BSCCO 내부에 고정된 소용돌이가 Pb 층에 유효 자기장을 제공해 초전도 상태와 정상 상태를 비휘발성으로 전환시키며, 이를 무한자기저항(IMR) 현상으로 관찰한다. 전류-자기장 히스테리시스는 나비형 루프와 저항 급증·감소를 동반하고, 온도 상승 시 열리셋이 가능하다.

상세 분석

본 연구는 초전도체 Pb와 고온 초전도체 Bi₂Sr₂CaCu₂O₈₊δ(BSCCO) 사이에 자연스럽게 형성되는 얇은 PbOₓ 절연층을 이용해 S/I/S′(초전도/절연/초전도) 구조를 구현한 점이 가장 큰 혁신이다. 인터페이스 절연층은 전자 전송을 차단하면서도 두 초전도체 사이에 강한 전자‑광학 결합을 유지한다. ARPES와 코어 레벨 스캔을 통해 PbOₓ 층이 1~3 Å 두께에서 이미 형성되며, 이후 증착되는 Pb는 금속 Pb(111) 결정성을 유지한다는 것이 확인되었다.

이 구조에서 핵심 현상은 BSCCO 내부에 형성된 바리코프 소용돌이가 Pb 층에 유효한 자기장을 제공한다는 점이다. c축(수직) 방향으로 외부 자기장을 가하면 BSCCO는 H > Hc1에서 소용돌이 격자를 형성하고, 이 소용돌이는 인터페이스 절연층을 통해 Pb 층에 침투한다. 소용돌이의 고정(pin)과 강한 트래핑은 Pb의 임계 전류와 임계 자기장을 급격히 감소시켜, 일정 임계값(≈3 kOe) 이상에서 Pb는 완전 초전도 상태를 잃고 저항이 급상승한다.

특히, BSCCO의 소용돌이는 잔류 자화(M)와 히스테리시스 특성을 보이며, 이는 Pb 층의 저항 히스테리시스(R–H) 곡선에 직접 반영된다. 저항은 외부 자기장을 증가시킬 때 급격히 상승하고, 감소시킬 때는 완전 회복되지 않아 ‘0(초전도)’와 ‘1(정상)’ 상태 사이의 비휘발성 전환을 가능하게 한다. 이 현상을 무한자기저항(IMR)이라 부르며, 전류가 흐르지 않는 상태에서도 저항 차이가 무한대에 가까워지는 특성을 가진다.

히스테리시스 루프는 저자들이 제시한 ‘버터플라이’ 형태를 띠며, 이는 소용돌이의 집단적 움직임과 재배열에 기인한다. 낮은 최대 적용 필드(MAF)에서는 소용돌이 밀도가 충분히 낮아 전류가 제거되면 초전도 복구가 가능하지만, 높은 MAF에서는 소용돌이 네트워크가 영구적으로 재배열되어 Pb가 영구적으로 정상 상태에 머문다. 또한, 저항-필드 곡선에서 Hc2,eff(≈6 kOe) 근처에서 급격한 저항 변화를 관찰할 수 있는데, 이는 Pb 내부에 형성된 2차 소용돌이와 BSCCO 소용돌이 간의 상호작용이 강화되는 구간이다.

열적 리셋 실험에서는 일정 온도(≈30 K)까지 가열한 뒤 냉각하면 트래핑된 소용돌이가 해제되어 Pb가 다시 초전도 상태로 복구된다. 이는 소용돌이 핀ning 에너지와 인터페이스 결함(주로 PbOₓ 층)의 역할을 강조한다.

전반적으로 이 연구는 (1) 인터페이스 절연층을 통한 자연스러운 S/I/S′ 구조 형성, (2) 고온 초전도체 BSCCO의 소용돌이 트래핑을 이용한 외부 자기장 제어, (3) 비휘발성 IMR 구현이라는 세 가지 핵심 기술을 결합하였다. 이는 기존 FM/SC/FM 구조에서 요구되던 복잡한 스핀 밸브 설계 없이도 초전도 기반 메모리 소자를 구현할 수 있는 새로운 설계 패러다임을 제시한다. 또한, 인터페이스 소용돌이 커플링을 전기 전송 측정으로 직접 탐지할 수 있는 간단하면서도 민감한 방법을 제공함으로써, 고온 초전도체와 금속 초전도체 사이의 상호작용을 연구하는 새로운 실험 플랫폼으로 활용될 가능성이 크다.
