냉동 원자 탐침 단층촬영으로 밝힌 나노다공성 금‑아이오다이드 인터페이스

초록

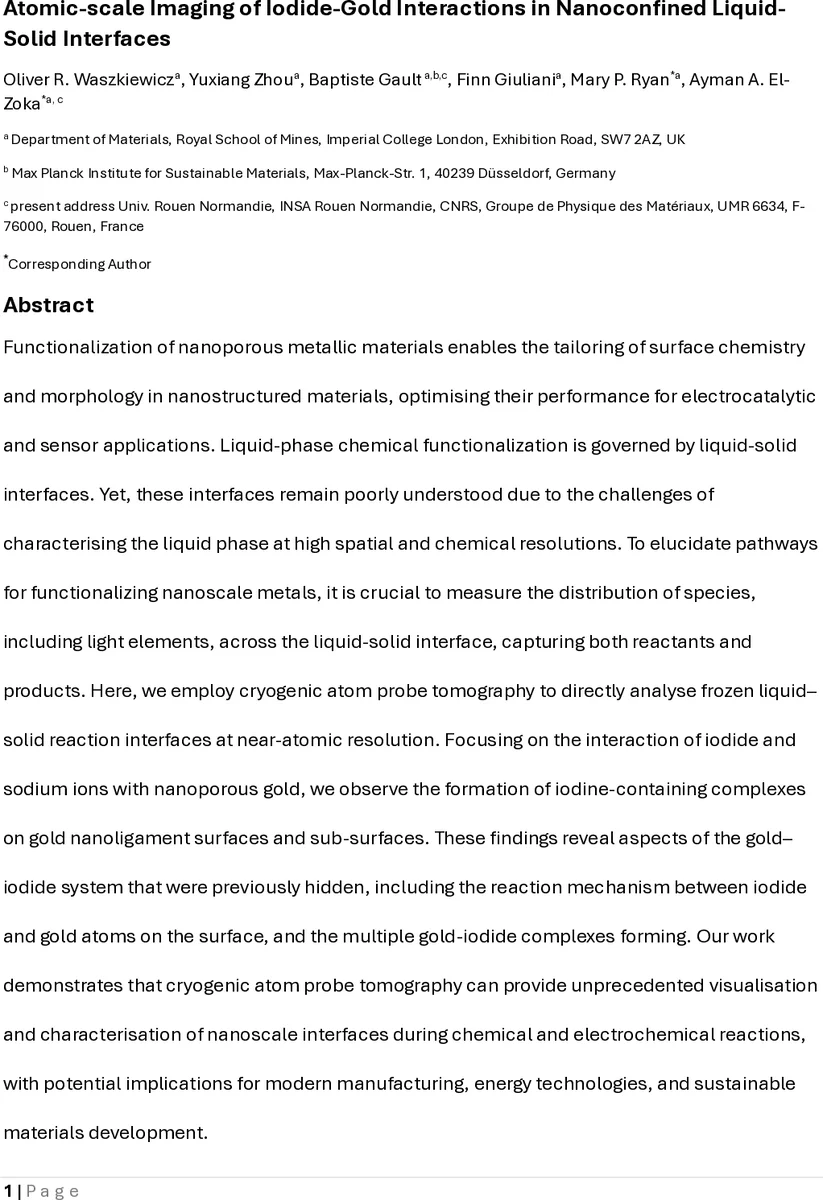

본 연구는 냉동 원자 탐침 단층촬영(cryo‑APT)을 이용해 나노다공성 금(NPG) 내부와 그 표면에 존재하는 아이오다이드(I⁻)와 나트륨(Na⁺) 이온의 3차원 원자‑분자 분포를 원자 수준에서 시각화하였다. 아이오다이드가 금 표면에 형성하는 AuI⁺, AuI₂⁺, Au₂I⁺ 등 다양한 금‑아이오다이드 복합체와, 용액 내 Na⁺는 금 표면에 거의 흡착되지 않음을 확인하였다.

상세 분석

이 논문은 액체‑고체 계면의 화학적 변화를 원자 수준에서 직접 관찰할 수 있는 방법론적 돌파구를 제시한다. 기존 전기화학적·광학적 기법은 매크로 평균 신호에 의존해 미세한 인터페이스 구조를 해석하기 어려웠지만, cryo‑APT는 급속 냉동으로 반응 중인 용액을 ‘동결’시켜 원자 단위의 질량 스펙트럼과 3‑D 재구성을 동시에 제공한다. 샘플 준비 단계에서는 FIB‑밀링을 이용해 “위성 디시” 형태의 시료를 제작했으며, 15 nm 정도의 골격을 가진 NPG를 3 µm 높이의 얼음 매트릭스에 둘러싸는 방식으로 인터페이스를 보존하였다. 전압 24 V/nm, 초기 팁 반경 40 nm 조건에서 수천 개의 이온을 검출했으며, 질량 스펙트럼에서 Au⁺, AuI⁺/2⁺, AuI₂⁺/2⁺, Au₂I⁺/2⁺, AuI(H₂O)⁺/2⁺ 등 다양한 금‑아이오다이드 복합체를 명확히 구분했다. 특히 아이오다이드가 전자 탈착 에너지 차이로 인해 I⁺와 I²⁺가 동시에 검출된 점은 기존 Cl⁻ 기반 연구와 대비되는 중요한 발견이다.

Na⁺는 Na(H₂O)ₓ⁺(x≤4) 형태로만 검출되었으며, 금 표면에 대한 흡착이 거의 없다는 점이 HSAB 이론과 일치한다. Na⁺는 ‘경질 산’으로서 금(‘연성 산’)과의 화학적 친화도가 낮아, 용액 내에서 물 분자와 강하게 수화된 채로 존재한다. 반면 I⁻는 ‘연성 염기’이면서 전자 친화도가 높아 금 표면에 강하게 흡착하고, 표면·내부 골격 전반에 걸쳐 Au‑I 복합체를 형성한다. 3‑D 원자 지도는 아이오다이드가 나노리간멘트 내부까지 침투해 약 40 at.% Au와 40 at.% I가 공존하는 얇은 ‘Au‑I 쉘’(두께 ≈ 4 nm)를 만든 것을 보여준다. 이는 기존 보고된 Ag‑Au 합금 탈용 과정에서 관찰된 Au‑I 층보다 두껍고, 금 표면에서의 반응이 용액 전체에 걸쳐 진행됨을 의미한다.

데이터 분석에서는 용액‑고체 경계에서 I⁻ 농도가 Na⁺보다 현저히 높게 측정되었으며, 이는 아이오다이드가 전기 이중층에서 차지하는 비중이 크다는 것을 시사한다. 또한, 금‑아이오다이드 복합체가 형성되는 메커니즘을 ‘표면 확산 + 즉시 결합’으로 제안했으며, 이는 금 원자가 표면에서 탈착되어 용액 내 I⁻와 결합하고, 다시 금 리간멘트 내부로 재배열되는 과정을 포함한다.

이와 같은 결과는 cryo‑APT가 전통적인 전기화학·표면 과학 기법으로는 포착하기 어려운 ‘동결된 반응 중간체’를 직접 시각화할 수 있음을 입증한다. 특히 가벼운 원소(예: H, O)와 복합 이온을 동시에 검출할 수 있는 능력은 전해질·촉매 인터페이스 설계에 새로운 인사이트를 제공한다.
