수소가 가우스 질화물(0001) 표면에서 펀칭하는 페르미 레벨과 Mg 도핑 p형 활성화 메커니즘

초록

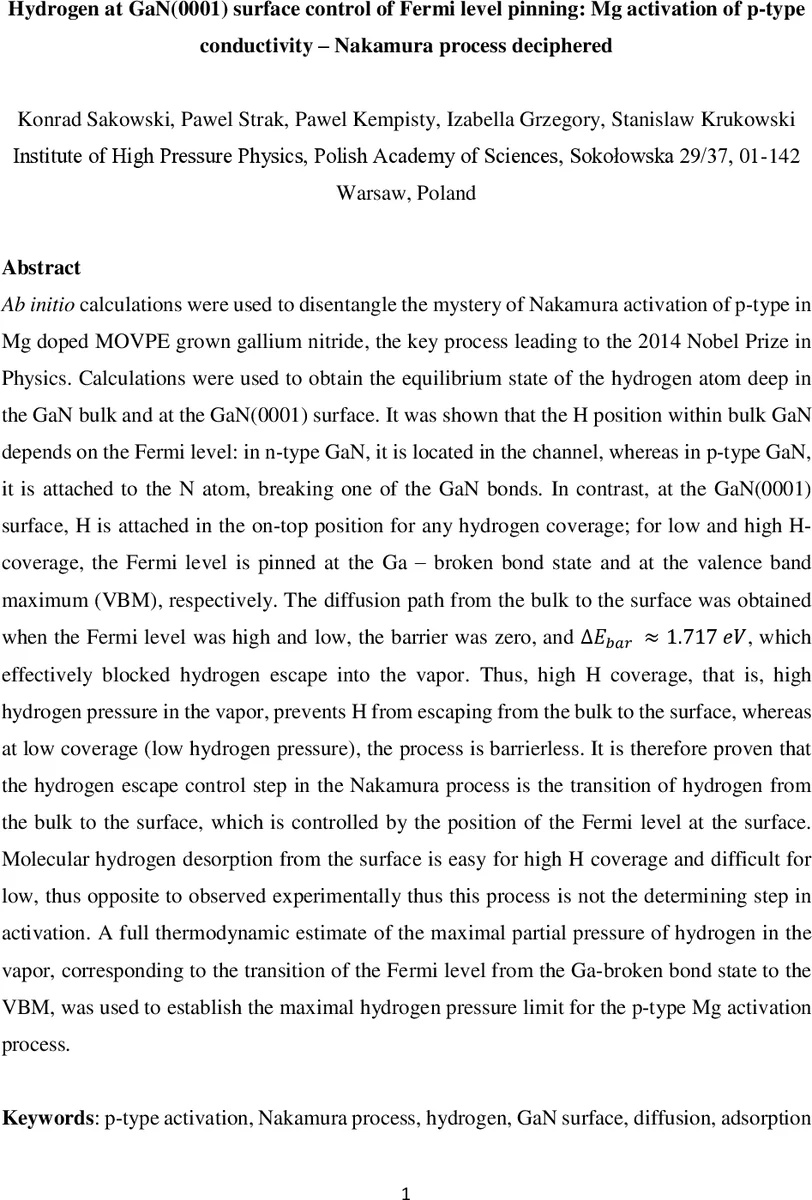

본 연구는 DFT 기반 첫원리 계산을 통해 GaN(0001) 표면에서 수소의 위치와 농도에 따라 페르미 레벨 고정이 어떻게 변하는지 규명하고, Mg‑H 복합체의 탈수소 과정이 p형 활성화의 핵심 단계임을 밝힌다. 고수소 압력에서는 수소가 벌크에서 표면으로 이동하는 장벽이 1.7 eV에 달해 탈출이 억제되고, 저압력에서는 장벽이 사라져 자유로운 확산이 가능함을 제시한다. 이를 토대로 최적의 수소 부분압 한계를 제시하고, 기존에 제시된 표면 탈수소가 속도 제한 단계라는 가설을 반박한다.

상세 분석

이 논문은 GaN(0001) 표면과 벌크 내부에서 수소 원자의 안정 위치를 전자 레벨(페르미 레벨)의 위치에 따라 달리 분석한다. 벌크에서는 n형 GaN에서 수소가 ‘채널’(Ga‑antibonding) 부위에 머무르며 높은 전이 장벽(≈ 1 eV 이상)으로 확산이 억제된다. 반면 p형 GaN에서는 수소가 질소 원자에 결합해 Ga‑N 결합을 파괴하는 N‑antibonding 자리로 이동한다. 이 두 경우 모두 수소는 전하 상태에 따라 +1(H⁺) 혹은 중성(H⁰)으로 존재하며, 전하 상태가 페르미 레벨에 의해 결정된다.

표면에서는 수소 커버리지가 0%(청정)와 1/2 ML(11 H/12 표면 Ga) 두 경우를 모델링하였다. 청정 표면에서는 Ga‑broken‑bond 상태가 약 0.4 eV 아래에 위치해 페르미 레벨을 고정시키며, 이는 n형 GaN에 해당한다. 고수소 커버리지에서는 수소가 Ga 위에 ‘온‑탑’ 형태로 흡착하고, 그 전자 상태가 바로 원자가 밴드 최대(VBM)와 일치해 페르미 레벨이 VBM에 고정된다(즉 p형). 따라서 수소 커버리지는 표면 전위 장벽을 직접 조절한다는 점이 핵심이다.

수소가 벌크에서 표면으로 이동하는 확산 경로를 NEB(노치드 엘라스틱 밴드) 방법으로 계산했으며, 두 극단적인 페르미 레벨 상황(고·저)에서 장벽이 각각 0 eV와 1.717 eV로 나타났다. 고수소 압력(고 커버리지)에서는 장벽이 크게 발생해 수소가 표면으로 탈출하지 못하고 벌크에 머무른다. 반대로 저수소 압력에서는 장벽이 사라져 수소가 자유롭게 표면으로 이동한다. 이는 기존에 ‘표면 탈수소가 속도 제한 단계’라는 가설과 정반대이며, 실제 속도 제한 단계는 ‘벌크→표면 전이’임을 증명한다.

또한, 수소 탈착(분자 H₂ 형성) 에너지는 고수소 커버리지에서 낮아 쉽게 일어나지만, 저수소 커버리지에서는 높은 에너지 장벽 때문에 어려워진다. 따라서 실험적으로 관찰되는 ‘저수소 압력에서 p형 활성화가 촉진된다’는 현상은 전이 장벽에 의해 설명된다.

열역학적 분석을 통해 수소 부분압이 약 10⁻⁴ atm 이하일 때 페르미 레벨이 Ga‑broken‑bond에서 VBM으로 전이한다는 한계값을 도출하였다. 이 압력 이하에서는 수소가 벌크에서 표면으로 이동하고, Mg‑H 복합체가 해리되어 Mg가 전자 수용체(acceptor)로 활성화된다. 반대로 압력이 이 값을 초과하면 수소가 고정돼 Mg‑H 복합체가 남아 p형 전도도가 억제된다.

결과적으로, 논문은 (1) 수소의 위치와 전하 상태가 페르미 레벨 고정에 결정적이며, (2) 수소 커버리지가 표면 전위 장벽을 제어하고, (3) 벌크→표면 전이가 실제 속도 제한 단계이며, (4) 최적의 수소 부분압 한계가 Mg‑doped GaN의 p형 활성화에 필수적이라는 네 가지 핵심 인사이트를 제공한다. 이러한 인사이트는 MOVPE 성장 공정에서 수소 분위기와 열처리 조건을 정밀하게 제어함으로써 Mg 도핑 효율을 극대화하고, 고성능 LED·레이저 소자를 설계하는 데 직접적인 가이드라인을 제공한다.
