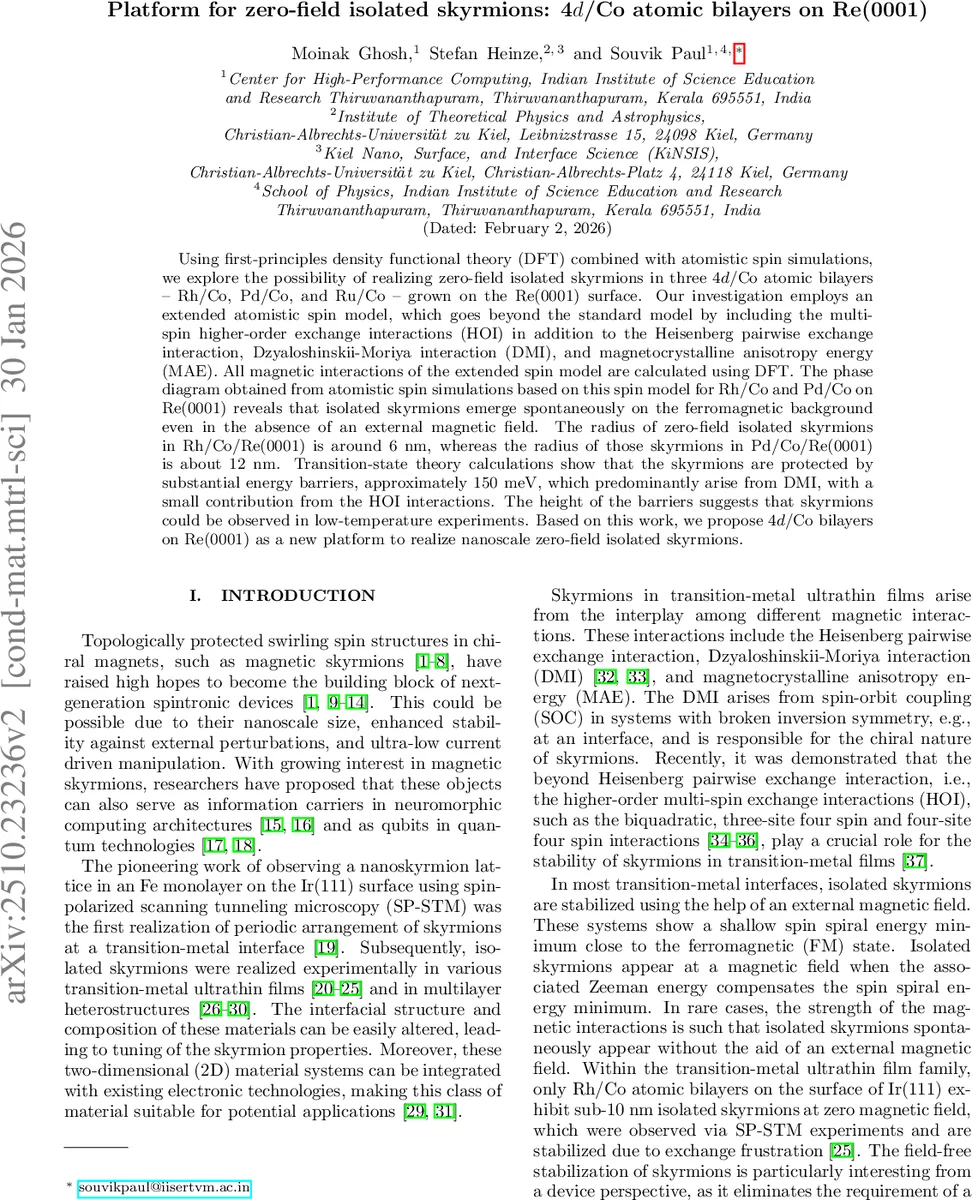

제로필드 고립 스키머니를 위한 플랫폼: 레(0001) 위 4d‑Co 원자층

초록

본 연구는 밀도범함수이론(DFT)과 원자 스핀 시뮬레이션을 결합해 레(0001) 표면에 성장한 Rh/Co와 Pd/Co 원자 이중층에서 외부 자기장 없이도 안정적인 고립 스키머니가 형성됨을 예측한다. 스키머니 반경은 각각 약 6 nm와 12 nm이며, 약 150 meV의 에너지 장벽이 존재해 저온 실험에서 관찰 가능할 것으로 기대된다.

상세 분석

이 논문은 전통적인 Heisenberg‑DMI‑MAE 모델에 다중 스핀 고차 교환(Higher‑Order Interactions, HOI)을 추가한 확장 스핀 해밀리티안을 구축하고, 모든 상수들을 DFT 계산으로 직접 추출하였다. 4d 금속(Rh, Pd, Ru)과 Co의 원자층을 레(0001) 기판 위에 배치했을 때, 첫 번째 근접 이웃 교환은 강한 강자성(FM)을 유도하지만, 2차·3차·4차 근접 이웃 교환이 반대 부호를 가져와 교환 좌절(frustration)을 야기한다. 특히 Rh/Co와 Pd/Co에서는 DMI가 충분히 크게 나타나(약 1–2 meV·Å) 스키머니의 손잡이(핸드) 구조를 선호하게 만든다. MAE는 모두 양의 값을 보여(≈0.5 meV/원자) 정상자화축이 표면 수직임을 의미한다. HOI는 Bi‑quadratic(B₁) 양의 값과 three‑site(Y₁), four‑site(K₁) 음의 값을 갖는데, 이는 스키머니의 핵심 구조에 미세하게 기여한다. 특히 Rh/Co에서는 B₁≈0.2 meV, Y₁≈‑0.05 meV, K₁≈‑0.03 meV 수준이며, Pd/Co에서도 유사한 크기의 HOI가 존재한다. 반면 Ru/Co는 DMI가 매우 약해(≈0.2 meV·Å) 스키머니가 형성되지 않는다.

원자 스핀 시뮬레이션에서는 150 × 150 격자에 Landau‑Lifshitz 방정식을 이용해 스핀 구조를 완전 이완시켰으며, GNEB(Geodesic Nudged Elastic Band) 방법으로 스키머니 붕괴 경로와 에너지 장벽을 계산했다. 결과는 Rh/Co와 Pd/Co에서 각각 약 150 meV와 140 meV의 장벽이 존재함을 보여준다. 장벽의 주된 기여는 DMI에 의한 토폴로지 보호이며, HOI는 약 10 % 수준의 보조적 역할을 한다. 이러한 장벽은 열에너지(k_BT)와 비교했을 때 충분히 높아, 10 K 이하의 저온에서 스키머니가 장시간 존재할 수 있음을 시사한다.

또한, 스키머니 반경은 DMI와 교환 좌절 정도에 따라 결정되는데, Rh/Co에서는 강한 DMI와 높은 교환 좌절이 결합해 6 nm 정도의 작은 스키머니가, Pd/Co에서는 상대적으로 약한 DMI와 낮은 좌절이 결합해 약 12 nm의 더 큰 스키머니가 형성된다. 이는 스키머니 크기를 재료 선택으로 정밀 조절할 수 있음을 의미한다.

이 연구는 기존에 제시된 Rh/Co/Ir(111) 시스템과 유사한 무자기장 스키머니를 레(0001)이라는 새로운 기판 위에서 구현 가능하게 함으로써, 스키머니 기반 스핀트로닉스 소자 설계에 새로운 물질 플랫폼을 제공한다. 특히 레는 초전도 전이 온도(≈1.7 K) 이하에서 초전도성을 보이므로, 향후 마그네틱‑초전도 하이브리드 구조에서 토폴로지 초전도 현상을 탐색하는 데도 활용될 전망이다.
