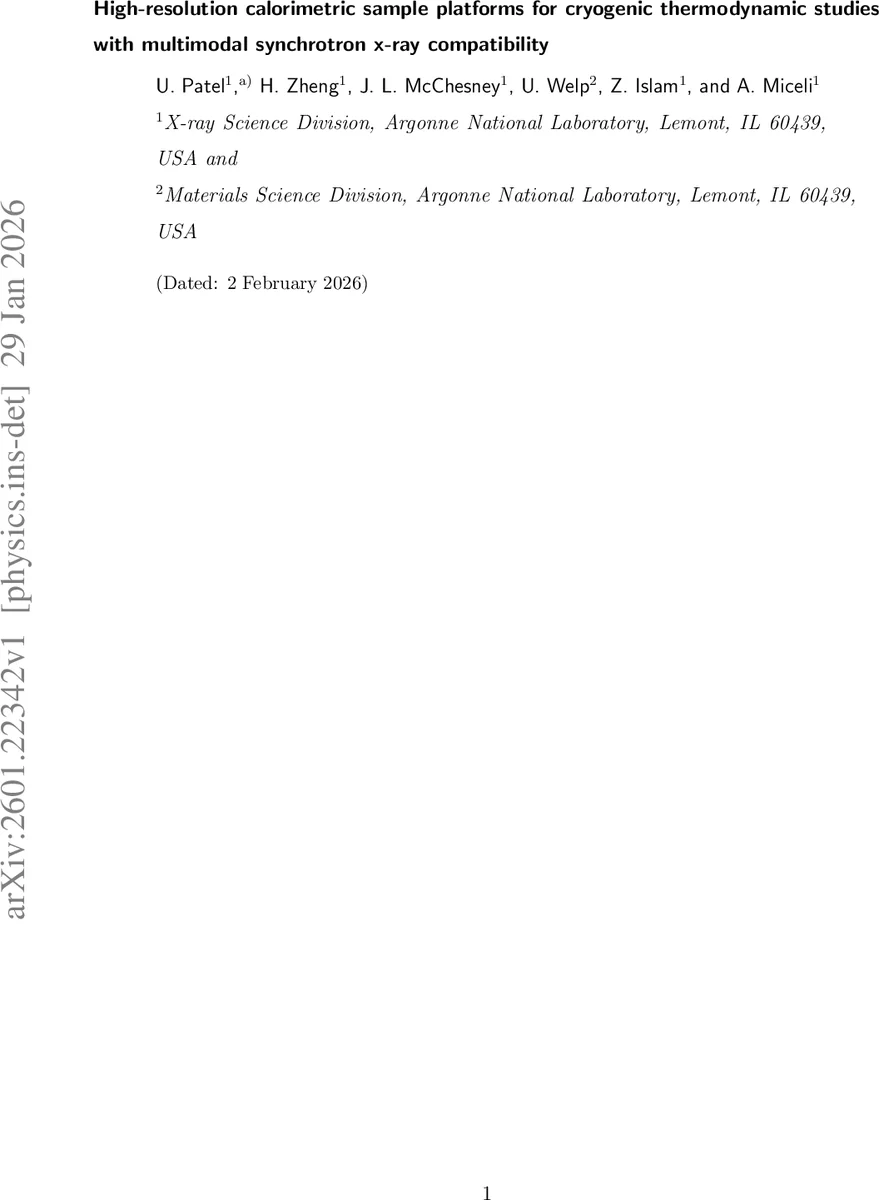

초저온 고해상도 열용량 측정 플랫폼: 싱크로트론 X‑레이와 통합된 소량 시료 연구

초록

본 논문은 실리콘 나이트라이드 멤브레인 위에 히터와 GeAu 온도센서를 배치한 사이드카형 칼로리미터 칩을 대량 웨이퍼 수준에서 제작하고, 이를 이용해 4 µg~145 µg 규모 시료의 저온 열용량을 고정밀로 측정한다. AC 정상상태와 이완법을 결합한 락인 검출으로 위상 보정을 수행해 배경 열용량을 300 K에서 320 nJ/K, 0.7 K에서 0.4 nJ/K 수준으로 낮추었다. Nb와 Al 초전도체의 열용량을 다양한 자기장 하에서 측정해 전자·격자 기여를 분리하고, 플랫폼의 멀티모달(초고진공, mK, 자기장, X‑레이) 호환성을 입증하였다.

상세 분석

이 연구는 초저온 물질의 기본 열역학을 탐구하기 위해, X‑레이와 동시 측정이 가능한 고해상도 칼로리미터 플랫폼을 설계·제작한 점에서 큰 의의를 가진다. 핵심 설계는 얇은(550 nm) SiNₓ 멤브레인을 열링크로 사용하고, 멤브레인 중앙에 직렬형 Ti(또는 Pt) AC 히터와 GeAu 저항 온도계, 그리고 등온 히터를 배치한 ‘사이드카’ 구조이다. 히터는 10 µm 폭의 나선형 패턴으로 전력 손실을 최소화하면서 샘플에 효율적인 온도 변조(0.1~1 % ΔT)를 제공한다. GeAu 온도계는 60 nm 두께의 합금막으로, 300 K에서 1 kΩ 정도의 저항을 가지며 온도 민감도(α≈1)와 저열용량을 동시에 만족한다.

제조 공정은 3 inch Si 웨이퍼(350 µm) 위에 양면 SiNₓ을 증착한 뒤, 포토리소그래피·리프트오프·스퍼터링·DRIE를 순차적으로 적용해 225개의 칩을 한 번에 생산한다. 이는 기존 개별 멤브레인 가공에 비해 파손률을 크게 낮추고, 설계 변형(히터 재료 교체, 패드 배열 변경 등)을 빠르게 적용할 수 있는 고수율 배치 방식을 제공한다.

열측정 방법은 두 가지를 병행한다. 첫째, 전통적인 이완법으로 히터에 펄스 전류를 가해 온도 회복 곡선을 분석해 열용량을 추출한다. 둘째, AC 정상상태 방식에서는 히터에 정현파 전류를 인가하고, 온도계 전압의 진폭·위상을 락인 검출기로 측정한다. 위상 보정을 통해 복소 열전도도를 정확히 구하고, 측정 주파수를 샘플·칩의 열시계열(τ=C/G)과 일치시키는 최적화가 수행된다. 이러한 접근은 특히 mK 이하에서 열링크가 매우 낮아 응답 시간이 길어지는 문제를 해결한다.

플랫폼의 성능 평가는 배경 열용량이 300 K에서 320 nJ/K, 0.7 K에서 0.4 nJ/K에 불과함을 보여준다. 이는 기존 마이크로칼로리미터 대비 1~2 order magnitude 개선된 수치이며, 4 µg Al 시료와 145 µg Nb 시료의 전자·격자 열용량을 정확히 분리해 초전도 전이 온도와 임계 자기장을 정밀히 측정할 수 있음을 증명한다.

또한, 칩은 UHV, 10 T 이하 자기장, 그리고 고강도 싱크로트론 X‑레이 빔(광선 투과 경로 확보)을 동시에 만족하도록 설계되었다. 실험실 크라이오스탯과 APS 빔라인 크라이오스탯 양쪽에 플러그‑인 형태로 장착 가능하며, 샘플 교체가 빠르고 자동화된 배치가 가능해 고처리량 연구에 적합하다.

이러한 기술적 혁신은 양자 물질(초전도체, 강자성체, 토폴로지 절연체 등)의 저온 상전이와 전자 상호작용을 열용량과 구조 변화를 동시에 관찰할 수 있게 하여, 물질 설계와 새로운 물리 현상 탐구에 중요한 도구가 될 전망이다.
