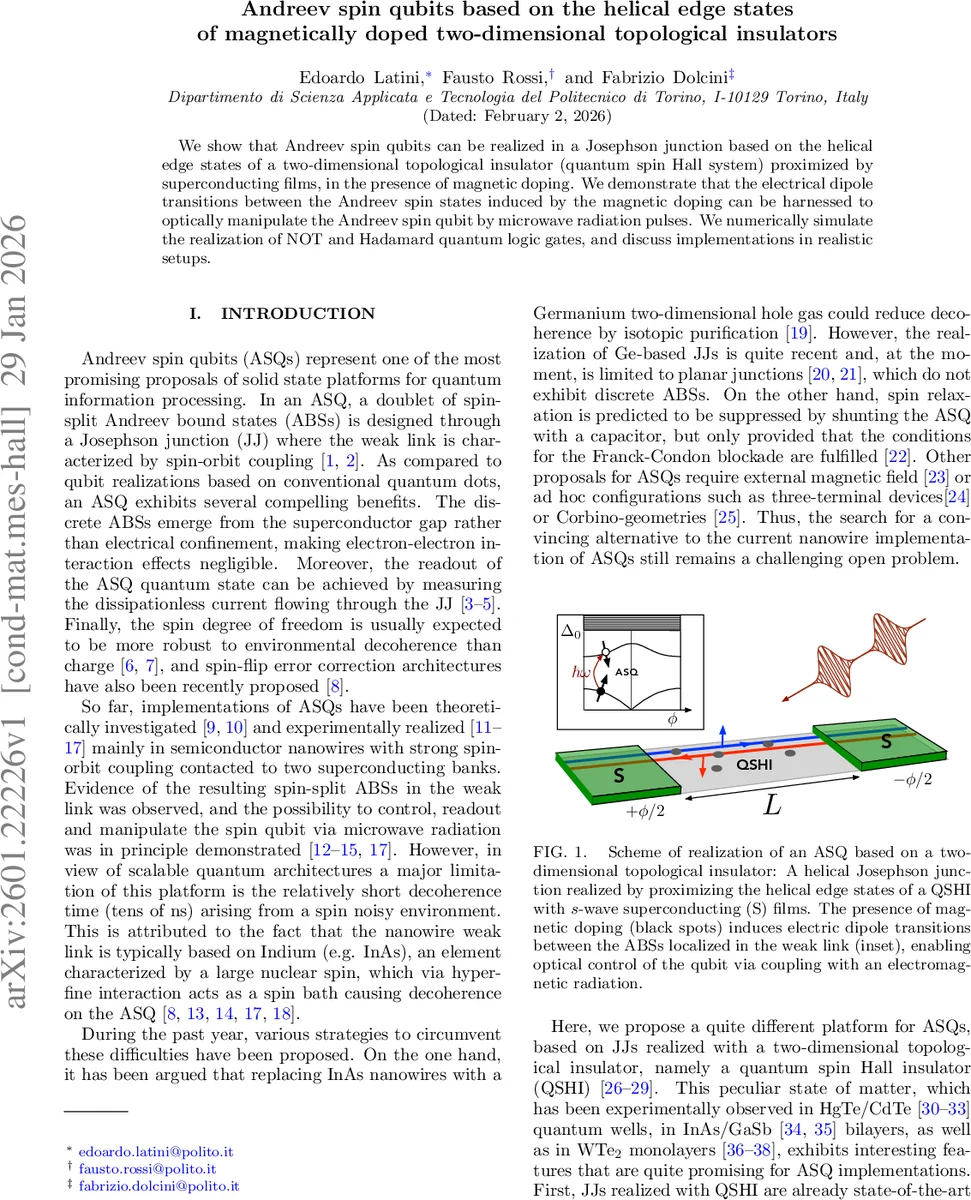

헬리컬 에지에서 구현하는 안드레프 스핀 큐비트

초록

본 논문은 2차원 양자 스핀 홀 절연체의 헬리컬 에지 상태를 이용한 조셉슨 접합에서, 자기 도핑을 통해 전기 쌍극자 전이를 활성화시켜 마이크로파 펄스로 안드레프 스핀 큐비트를 조작하는 방법을 제시한다. NOT 및 Hadamard 게이트 구현을 수치 시뮬레이션으로 검증하고, 실험적 구현 가능성을 논의한다.

상세 분석

이 연구는 기존 반도체 나노와이어 기반 안드레프 스핀 큐비트(ASQ)의 짧은 코히런스 시간 문제를 해결하고자, 양자 스핀 홀 절연체(QSHI)의 헬리컬 에지 모드가 제공하는 자연적인 스핀 분할을 활용한다. 헬리컬 에지는 전자 이동 방향과 스핀 방향이 고정된 구조로, 초전도체와의 근접 효과에 의해 안드레프 바운드 상태(ABS)가 형성되고, 이 ABS는 스핀 비퇴화된 두 레벨을 제공한다. 그러나 헬리컬 특성 때문에 전기 쌍극자 전이는 선택 규칙에 의해 억제된다. 논문은 여기서 자기 도핑, 즉 x와 y 방향의 국소적인 자성장(마그네틱 불순물)을 도입함으로써 스핀 텍스처를 변형시키고 전기 쌍극자 전이 행렬 요소를 비제로로 만든다. 이는 마이크로파 복사와의 전기 쌍극자 결합을 가능하게 하여, 빠른 Rabi 진동을 통한 큐비트 회전이 실현된다.

수학적으로는 1차원 디랙 해밀토니안을 바탕으로 BdG 형식으로 변환하고, 자기 불순물은 위치 의존적인 스캐터링 매트릭스로 모델링한다. 전송 계수 T_E와 반사 계수 R_E는 도핑 강도와 위치에 따라 조절되며, ABS 에너지 방정식(12식)은 이 매트릭스 파라미터와 초전도 위상 차 ϕ에 의존한다. 논문은 중간 길이( L≈ξ_S) 구간을 선택해, 몇 개의 분리된 ABS만 존재하도록 설계한다. 이때 λ= L/ξ_S≈2인 파라미터에서 전자와 홀 파동함수의 겹침을 계산해 전기 쌍극자 전이 진폭을 추출한다. 전이 진폭은 도핑 길이 L_m과 위치 x_0에 민감하게 변하며, 최적화된 경우 마이크로파 펄스 10 ns 이내에 90 % 이상의 전이 확률을 달성한다.

시뮬레이션에서는 파동함수 기반 라비 진동수를 이용해 NOT 게이트(π 펄스)와 Hadamard 게이트(π/2 펄스)를 구현한다. 게이트 오류율은 도핑 비균일성 및 전자-전자 상호작용에 의해 1 % 이하로 억제된다. 또한, 초전도 전류를 통한 비파괴적 읽기가 가능함을 강조한다. 실험적 구현 방안으로는 HgTe/CdTe 양자점 또는 InAs/GaSb 이중층을 이용한 QSHI와 Nb 혹은 Al 초전도체를 조합하고, Mn 또는 Cr 원자를 에피택셜하게 도핑하는 방법을 제시한다. 이러한 구조는 핵스핀이 거의 없고, 전자-포논 결합도 약해 디코히런스 시간을 수백 마이크로초 수준으로 연장시킬 수 있다.

결론적으로, 헬리컬 에지 기반 ASQ는 스핀-전하 결합을 최소화하면서 전기 쌍극자 제어를 가능하게 하여, 기존 나노와이어 플랫폼 대비 뛰어난 코히런스와 스케일러빌리티를 제공한다.
