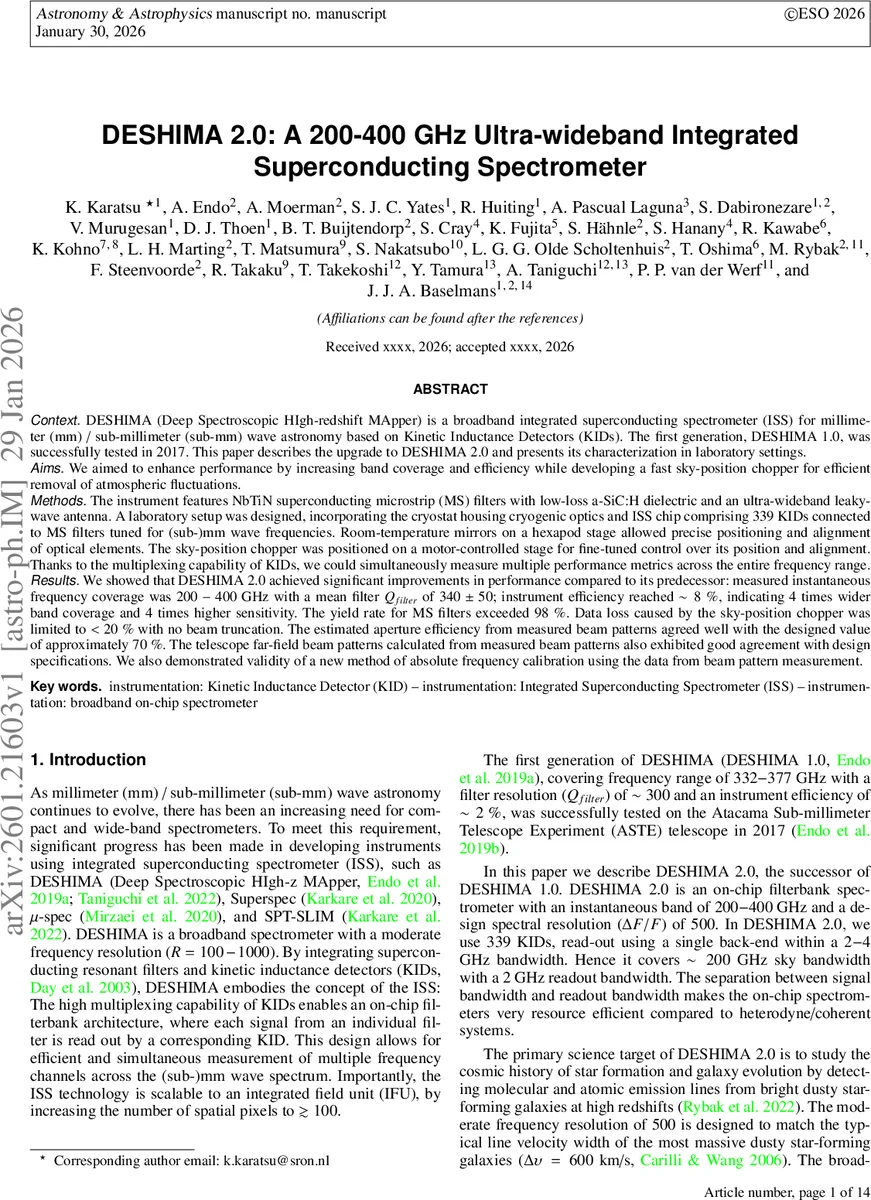

초광대역 200에서 400GHz 초전도 통합 분광기 DESHIMA 2.0

초록

**
DESHIMA 2.0은 NbTiN 마이크로스트립 필터와 저손실 a‑SiC:H 유전체, 초광대역 리키웨이 안테나를 결합한 200–400 GHz 범위의 통합 초전도 분광기이다. 339개의 KID를 하나의 읽기 회로로 동시 다중화하여 평균 필터 Q≈340, 전체 효율≈8 %를 달성했으며, 필터 수율 98 %와 설계된 70 % 근접의 개구 효율을 보였다. 또한 빔 패턴을 이용한 새로운 절대 주파수 보정 방법을 검증하였다.

**

상세 분석

**
DESHIMA 2.0은 기존 DESHIMA 1.0에 비해 두 배 이상의 대역폭 확대와 네 배 이상의 감도 향상을 목표로 설계되었다. 핵심 기술은 NbTiN 초전도 마이크로스트립(MS) 필터와 a‑SiC:H 저손실 유전체를 이용한 고품질 필터뱅크이며, 평균 Q값이 340 ± 50으로 설계 목표인 Q≈300을 초과한다. 이는 필터 손실이 낮고, 커플링이 균일하게 유지됨을 의미한다.

리키웨이 안테나는 500 µm 폭의 NbTiN CPW 구조와 2‑2‑2 µm 임피던스 매칭 구간을 갖추어 200–400 GHz 전체에 걸쳐 높은 방사 결합 효율을 제공한다. 안테나와 Si 렌즈 사이에 10 µm 간격을 두어 전자기 결합을 최적화했으며, 렌즈는 120 µm 두께의 혼합 스티칸 코팅으로 n≈1.84의 굴절률을 구현해 반사 손실을 최소화한다.

칩 전체는 62 mm × 24 mm 크기의 350 µm FZ Si 웨이퍼 위에 1 µm 두께의 Si‑rich SiN 막을 증착하고, RIE 공정을 통해 안테나 영역만 남겨 두었다. 필터와 KID는 각각 1.1 µm 및 1.5 µm 폭의 NbTiN 마이크로스트립으로 구현되었으며, Al‑NbTiN 하이브리드 CPW와 Al 브리지를 이용해 전기적 연결 및 읽기 라인 커플링을 수행한다. 이러한 구조는 TLS(두 레벨 시스템) 노이즈를 억제하고, KID의 내재적인 저잡음 특성을 유지한다.

Cryogenic 시스템은 2단계 ADR을 사용해 120 mK까지 냉각하고, Si 진공창(두께 6 mm, AR 코팅)과 4단계 IR 차단 필터(1.5 THz, 650 GHz, 550 GHz, 450 GHz)를 포함한다. 전체 광학 전송 효율은 평균 70 %로, 이전 버전(≈40 %)에 비해 크게 개선되었다. 또한, 4 K 단계에 배치된 LNA(게인 +26 dB, 잡음 온도 ≈ 2 K)와 실내 증폭기를 통해 신호‑대‑잡음비를 최적화했다.

멀티플렉싱은 2–4 GHz 읽기 대역폭 내에서 339개의 KID를 동시에 읽을 수 있게 하여, 실험 시간당 대역폭당 채널 수를 크게 늘렸다. 읽기 샘플링 속도는 160 Hz와 1.3 kHz 중 선택 가능했으며, 이는 빔 패턴 측정과 주파수 보정에 필요한 시간 해상도를 제공한다.

광학 정렬은 6축 Hexapod과 모터 구동 스카이‑포지션 초퍼를 이용해 10 µm·µrad 수준의 정밀도를 달성했다. 초퍼는 5 Hz 회전(10 Hz 차폐)으로 대기 변동(<1 Hz)과 TLS 1/f 노이즈를 효과적으로 제거한다. 초퍼에 의한 데이터 손실은 20 % 미만이며, 빔 트렁케이션 없이 안정적인 측정이 가능했다.

주파수 보정은 전통적인 외부 혼합기 대신, 빔 패턴 측정 중에 획득한 필터 응답과 내부 하모닉 믹서 출력을 비교함으로써 절대 주파수를 추정하는 새로운 방법을 제시한다. 이 방법은 실험 장비를 간소화하고, 전체 시스템의 캘리브레이션 시간을 단축한다.

전체적으로 DESHIMA 2.0은 초광대역(200–400 GHz) 통합 분광기의 실현 가능성을 입증했으며, 높은 필터 수율(>98 %), 우수한 개구 효율(≈70 %), 그리고 향상된 시스템 효율(≈8 %)을 통해 차세대 고감도 mm/sub‑mm 천문학 관측에 적합한 플랫폼을 제공한다.

**
