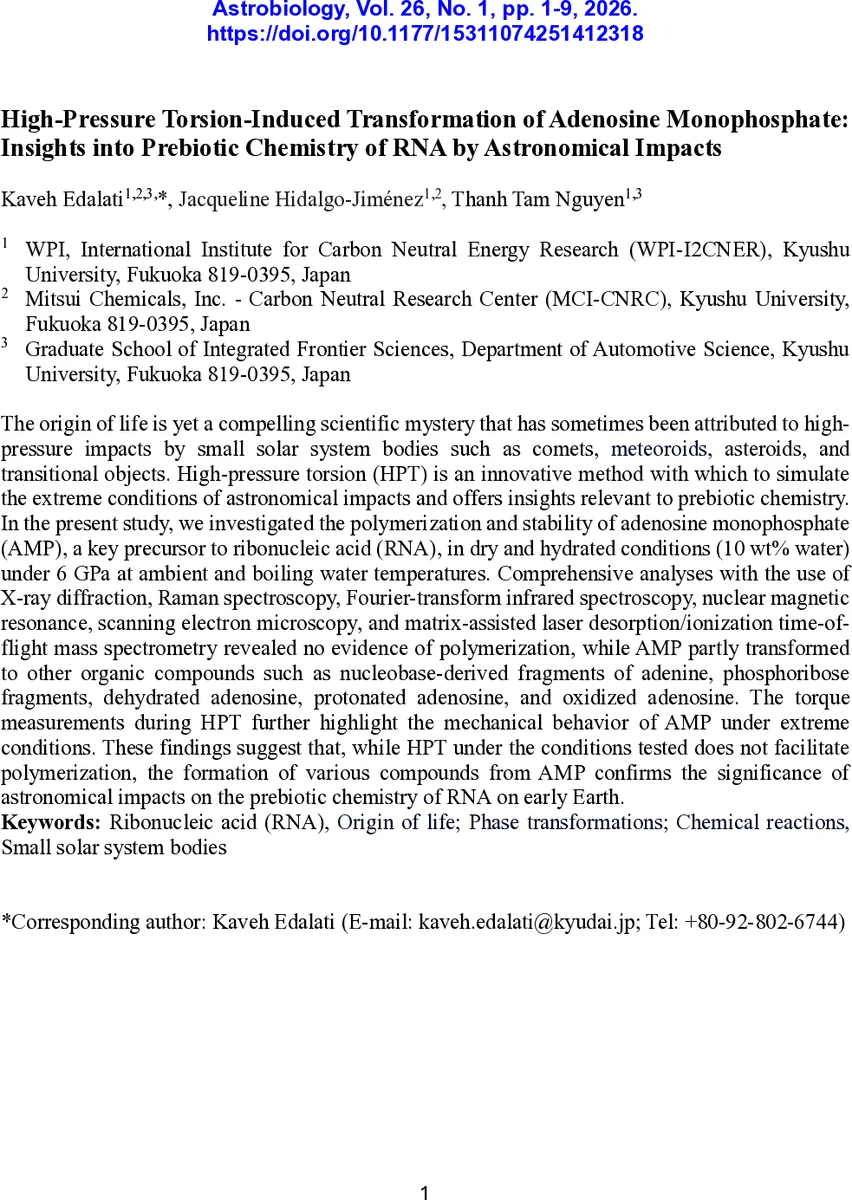

고압전단이 아데노신 일인산에 미친 변환: 충돌 충격이 원시 RNA 화학에 남긴 흔적

초록

본 연구는 고압전단(HPT)으로 6 GPa·120 전단 변형을 가한 아데노신 일인산(AMP)을 건조·10 wt% 수분 조건에서 300 K와 373 K에서 처리하였다. XRD·Raman·FTIR·NMR·SEM·MALDI‑TOF 분석 결과, 고분자 RNA 전구체 형성은 관찰되지 않았으며, AMP는 아데닌, 탈수 아데노신, 인산리보스 파편, 양성자화·산화 아데노신 등 다양한 저분자 파편으로 분해되었다. 이는 충돌 충격이 AMP의 중합을 촉진하지는 않지만, 화학적 분해와 새로운 유기체 형성을 유도함을 시사한다.

상세 분석

본 논문은 고압전단(High‑Pressure Torsion, HPT)을 이용해 초기 지구 충돌 환경을 실험적으로 재현하고, 핵심 RNA 전구체인 아데노신 일인산(AMP)의 구조적·화학적 안정성을 평가하였다. 실험은 6 GPa의 정압과 회전당 1 rpm, 총 3회 회전(전단 변형 γ≈120)을 적용했으며, 건조 시료와 10 wt% 물을 첨가한 수화 시료를 각각 300 K(실온)와 373 K(끓는 물)에서 처리하였다.

구조 분석에서는 X‑ray 회절(XRD) 패턴이 AMP의 결정성을 부분적으로 유지하면서 15°–30° 사이에 넓은 배경 피크가 나타나 비정질화가 진행됨을 확인하였다. 특히 373 K에서의 처리 시 피크 이동이 더 크게 나타나 격자 팽창과 점결 결함 형성이 강조되었다. Raman 스펙트럼은 AMP 고유 피크는 유지되었으나 배경 강도가 상승하고 일부 피크가 소멸해 구조 파괴와 결함 생성이 일어났음을 보여준다. FTIR에서는 새로운 흡수 밴드가 나타나지 않아 고분자 결합 형성(예: 인산‑인산 결합) 증거가 없으며, 기존의 C=O, P‑O, N‑H 진동이 약간 변위된 정도만 관찰되었다.

핵자기공명(NMR) 분석은 1H, 13C, 31P 모두에서 AMP 특유의 화학 이동을 유지했지만, 피크 형태와 강도의 변화, 미세한 이동이 나타나 분해 생성물의 존재를 시사한다. 특히 31P NMR에서 ADP·ATP와 같은 고차 인산 종이 검출되지 않아 인산 결합이 연장되지 않았음을 확인한다.

MALDI‑TOF 질량 분석은 처리 전 m/z = 347.5(AMP) 피크가 감소하거나 사라지고, m/z = 135.1(아데닌), 189.3·211.3(인산리보스 파편), 249.5(탈수 아데노신), 267.5(양성자화 아데노신), 283.2(산화 아데노신) 등 다양한 저분자 피크가 새롭게 등장함을 보여준다. 이는 고압·고전단 하에서 AMP가 가수분해·탈수·산화 경로를 통해 분해됨을 명확히 증명한다.

SEM 이미지에서는 300 K 처리 후 입자 표면이 거칠어지고, 373 K에서는 입자 간 결합이 강화되어 고밀도 응집체가 형성된 것을 확인했다. 이는 고온·고압 조건에서 플라스틱 변형이 물리적 응집을 촉진함을 의미한다.

전단 응력‑변형 곡선은 AMP가 초기 전단 경화(strain hardening)를 보이며, 수화 시료가 약간 낮은 전단 응력을 나타냈다. 373 K에서의 전단 강도는 알루미늄보다 크고 구리보다 약간 낮아, 비금속 유기 물질도 고전단 하에서 금속 수준의 기계적 저항을 발현할 수 있음을 시사한다.

전반적으로, 본 연구는 HPT가 AMP의 고분자 중합을 유도하지 못하고, 오히려 다양한 저분자 분해산물을 생성함을 입증한다. 이는 초기 지구의 충돌 충격이 RNA 전구체의 직접적인 중합보다는 분해·재조합 경로를 통해 화학적 다양성을 제공했을 가능성을 제시한다. 또한, HPT가 고압·고전단·고온을 동시에 구현함으로써 천체 충돌 실험의 새로운 모델로 활용될 수 있음을 보여준다.
