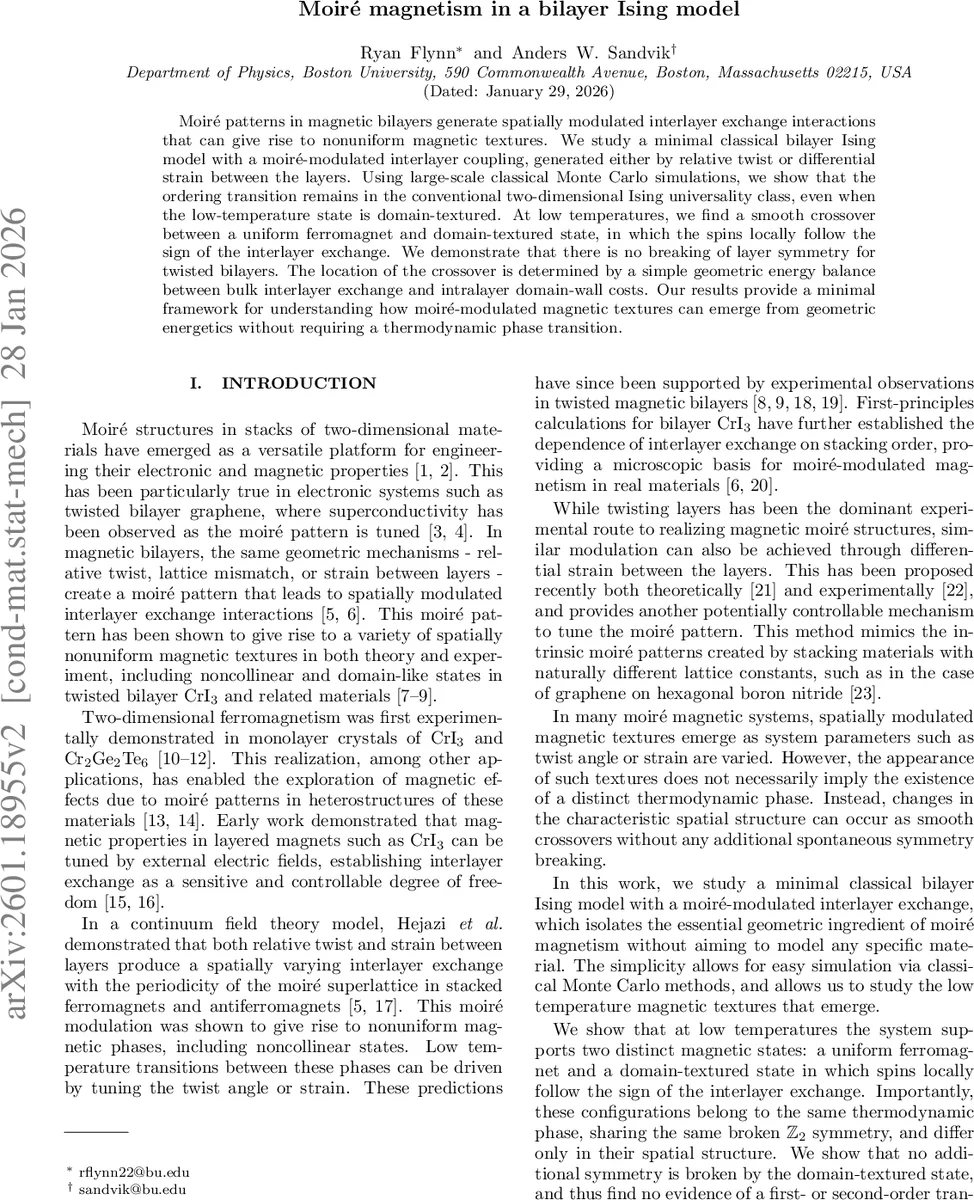

모아레 패턴이 만든 이중층 이징 모델의 자성 전이와 도메인 구조

초록

본 연구는 비틀림 또는 차동 변형에 의해 생성된 모아레 패턴이 이중층 이징 모델의 층간 교환 상호작용을 공간적으로 변조시킬 때, 열역학적 전이는 2차원 이징 보편성 클래스를 유지하면서 저온에서는 균일 강자성 상태와 도메인 텍스처 상태 사이에 연속적인 교차가 일어남을 대규모 몬테카를로 시뮬레이션으로 확인한다. 교차점은 층간 교환 에너지와 층내 도메인벽 에너지의 기하학적 균형으로 설명된다.

상세 분석

이 논문은 모아레 초점이 된 이중층 이징 시스템을 최소 모델로 설정하고, 층간 교환 상호작용 Φ(u)=Φ₀+∑ₐcos(bₐ·u) 로 모아레 변조를 구현한다. 비틀림 각 ϕ 혹은 격자 상수 비율 a 를 제어 변수로 삼아, a→1 혹은 ϕ→0 일 때 모아레 단위 셀 크기가 무한히 커지는 한계를 재현한다. Hamiltonian H=−J∑⟨ij⟩,l σ_{i,l}σ_{j,l}−J’∑⟨ij⟩ Φ(u)σ_{i,1}σ_{j,2} 로 정의되며, J=1 로 스케일링하고 J’ 를 층간 결합 강도로 조정한다. Φ₀ 은 전반적인 강자성 바이어스를 담당한다.

시뮬레이션은 Metropolis 단일 스핀 플립과 Swendsen‑Wang/ Wolff 클러스터 알고리즘을 혼합해 고온에서의 임계 전이와 저온에서의 도메인 재배열을 효율적으로 샘플링한다. Binder cumulant U₂=3/2(1−⟨m⁴⟩/3⟨m²⟩²) 를 이용해 전이 온도 Tc 를 추정하고, U₂의 기울기 dU₂/dT ∝ L^{1/ν} 로부터 상관 길이 지수 ν 를 유도한다. 다양한 시스템 크기(L)와 모아레 단위 셀 수(N_M) 에 대해 수행한 결과, ν≈1.03±0.02 로 2D 이징 모델의 정확한 값 ν=1 과 일치한다. 이는 모아레 변조가 존재하더라도 전이의 보편성이 변하지 않음을 강력히 시사한다.

저온에서는 두 개의 가능한 정돈 상태가 나타난다. (i) Φ₀ 가 충분히 양수일 경우 전반적인 강자성 편향이 지배하여 전층이 동일한 방향으로 정렬되는 균일 강자성 상태, (ii) Φ₀≈0 이면서 J’ 가 충분히 커지면 Φ(u)의 부호에 따라 각 모아레 셀 내부에 반강자성 영역이 형성되고, 도메인벽이 각 셀 경계에 위치하는 텍스처 상태가 나타난다. 중요한 점은 두 상태가 동일한 Z₂ 대칭(전역 스핀 플립)만을 깨뜨리며, 층 교환 대칭은 비틀린 경우 보존되고, 변형된 경우는 이미 명시적으로 깨져 있다. 층 교환 대칭 파괴를 측정하기 위해 정의한 층 편극 ⟨P²⟩ 은 비틀린 시스템에서 시스템 크기가 커질수록 1/N_M 스케일로 사라지며, 이는 대칭이 실제로 깨지지 않음을 확인한다.

도메인 텍스처와 균일 강자성 사이의 교차는 전통적인 상전이가 아니라 에너지 균형에 의한 연속적인 교차이다. 도메인벽 에너지는 한 모아레 셀당 약 2J (1−Φ₀) 로 추정되고, 층간 교환 에너지는 J’·Φ₀·(L_M)² 로 스케일한다. 두 에너지가 동등해지는 조건 J’∝(a−1)/a 혹은 J’∝tanϕ 로부터 교차선이 도출되며, 이는 논문 Fig. 4에 표시된 선형 경계와 일치한다. 따라서 교차점은 단순한 기하학적 에너지 비교만으로도 정확히 예측 가능하다.

결론적으로, 모아레 변조가 존재해도 열역학적 임계 현상은 기존 2D 이징 보편성을 따르고, 저온에서 나타나는 도메인 구조는 별도의 상전이가 아니라 매크로스코픽 에너지 최소화에 의해 발생한다. 이는 실제 2D 자성 이중층(예: CrI₃, Cr₂Ge₂Te₆)에서 모아레 패턴을 이용한 텍스처 제어가 전이 온도 변화 없이도 가능함을 시사한다.
