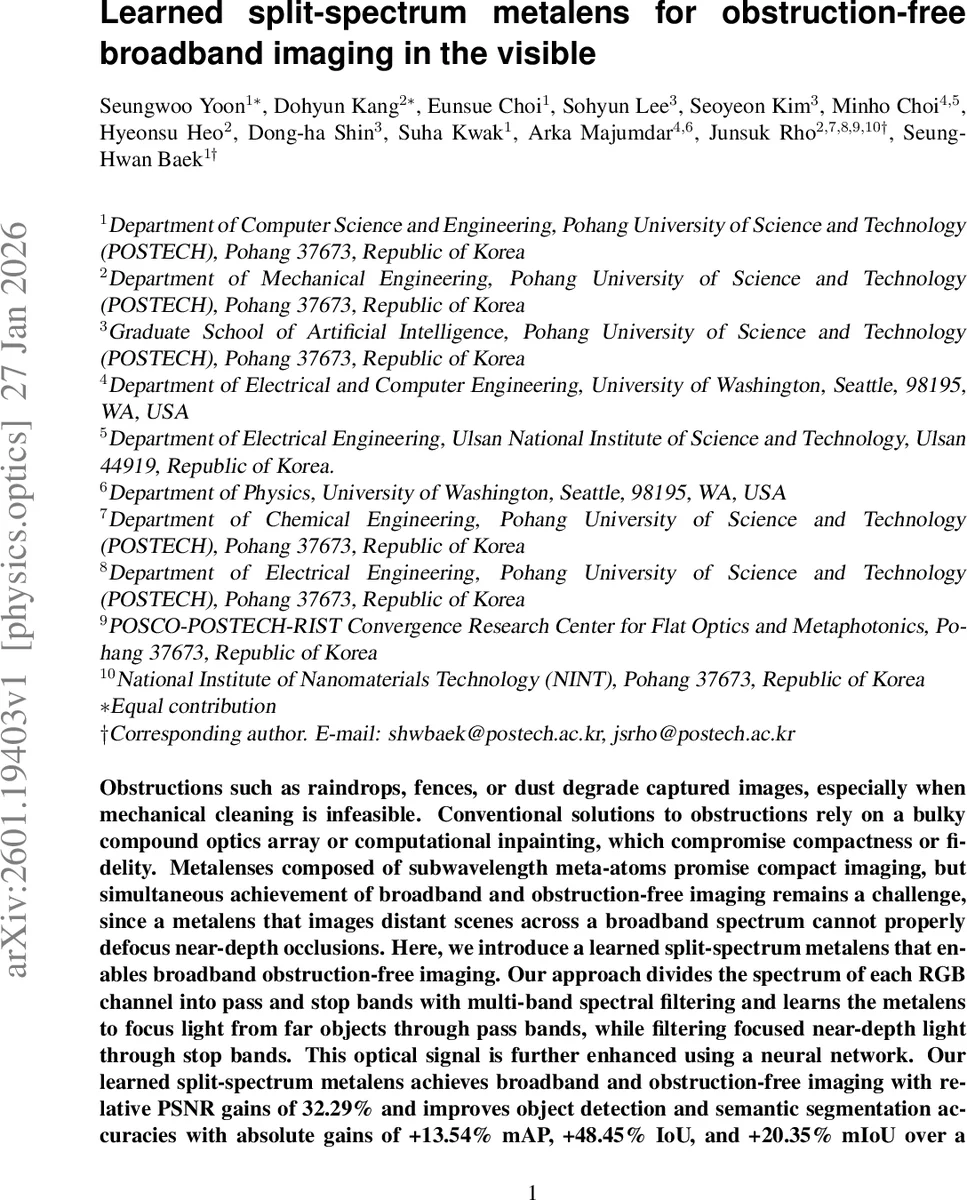

학습형 분할 스펙트럼 메탈렌스로 가시광선 광대역 무장애 영상 구현

초록

본 논문은 가시광선 영역에서 멀리 있는 장면을 고해상도로 촬영하면서 근거리 장애물(빗방울, 먼지 등)을 물리적으로 차단하는 ‘분할 스펙트럼 메탈렌’ 설계를 제안한다. 파장을 RGB 채널별로 통과대역과 차단대역으로 나누고, 메탈렌을 학습시켜 통과대역에서는 원거리 초점을 맞추고 차단대역에서는 근거리 광을 차단한다. 최종 이미지는 경량 신경망으로 복원하며, 기존 하이퍼볼릭 메탈렌 대비 PSNR 32 % 향상 및 객체 검출·세그멘테이션 성능을 크게 개선한다.

상세 분석

이 연구는 메탈렌 설계에 물리‑학적 제약인 ‘깊이‑파장 대칭(depth‑wavelength symmetry)’을 정량화한 새로운 분석 모델을 제시한다. 식 (2) z = λ_d f / (λ − λ_d) 로, 설계 파장 λ_d와 실제 파장 λ 사이의 차이가 초점 거리 z에 어떻게 매핑되는지를 명시한다. 이 모델에 따르면, 특정 파장에서 원거리(∞)에 초점을 맞춘 메탈렌은 파장 변동에 따라 근거리(z_near)에서도 동일한 PSF를 재현한다는 것이 핵심 문제이다. 따라서 광대역에서 동시에 원거리 선명도와 근거리 흐림을 얻는 것이 불가능해진다.

저자들은 이 한계를 극복하기 위해 ‘스플릿 스펙트럼(split‑spectrum)’ 전략을 도입한다. RGB 각각을 두 개의 서브밴드(통과대역 Λ_pass와 차단대역 Λ_stop)로 나누고, 다중밴드 필터를 통해 차단대역을 완전 차단한다. 메탈렌은 Λ_pass에 해당하는 파장에서만 원거리 초점을 형성하도록 학습되며, 근거리에서 동일 파장에 해당하는 PSF는 Λ_stop에 매핑돼 센서에 도달하지 못한다. 이렇게 하면 파장‑깊이 대칭을 파장 선택적으로 끊어, 광학적으로 근거리 장애물을 억제한다.

학습 프레임워크는 (i) 메타‑원자 회전각 θ(x,y)를 파라미터화한 차분 가능한 PSF 시뮬레이터와 (ii) 차분 가능한 이미지 합성기 f_img을 결합한다. 손실 함수 L_img은 캡처된 이미지와 깨끗한 목표 이미지 간의 L2 차이를 최소화하고, L_psf은 원거리 PSF의 샤프니스와 효율성을 보강한다. 중요도 샘플링을 통해 파장 통합 비용을 감소시키면서도 센서 스펙트럼에 맞춘 가중치를 부여한다. 최적화는 DIV2K 데이터셋과 무작위 생성된 장애물 이미지로 진행되며, 학습 과정에서 PSNR와 PSF 품질이 동시에 향상되는 것을 확인한다.

메타‑원자는 실리콘 나이트라이드(SiN_x)를 사용해 457 nm, 530 nm, 628 nm 중심 파장에서 각각 78.4 %, 72.9 %, 66.9 %의 변환 효율을 달성한다. 전체 통과대역 평균 효율은 67.3 %에 이른다. 설계된 메탈렌은 4 mm 초점거리와 2.516 mm 구경을 갖는 4 mm × 2.516 mm 크기의 평면으로, 고속 전자빔 리소그래피(EBL)로 제작되었다.

실험 결과, 하이퍼볼릭 메탈렌은 단일 파장에 최적화돼 색수차와 장애물 잔상이 크게 나타난다. 학습형 광대역 메탈렌은 색수차는 개선되지만 근거리 흐림을 제공하지 못한다. 반면 제안된 스플릿 스펙트럼 메탈렌은 통과대역에서 원거리 PSF는 선명하고, 근거리에서는 거의 전혀 포착되지 않아 원본 이미지에 장애물 흔적이 최소화된다. 신경망 복원 단계에서 PSNR는 20.94 dB(32.29 % 향상)를 기록했으며, 무장애 상황에서도 23.41 dB(23.90 % 향상)를 달성한다.

시각 인식 측면에서는 VIsDrone(드론 영상) 객체 검출에서 mAP 0.1704, KvasiR‑SEG(내시경)에서 IoU 0.8317, Cityscapes(자율주행)에서 mIoU 0.6701을 얻어, 기존 하이퍼볼릭 및 학습형 광대역 메탈렌 대비 각각 13.5 %~48 % 이상의 절대 성능 향상을 보였다. 이는 물리적 차단이 이미지 품질을 높여, 사전 미세조정 없이도 상용 비전 모델이 바로 활용될 수 있음을 의미한다.

결론적으로, 깊이‑파장 대칭을 수학적으로 해석하고, 파장 선택적 차단을 통해 이를 물리적으로 깨뜨리는 ‘학습형 분할 스펙트럼 메탈렌’은 가시광선 광대역 무장애 촬영을 실현한다. 이 접근법은 소형 로봇, 드론, 내시경 등 공간 제약이 큰 시스템에 바로 적용 가능하며, 향후 컬러 홀로그래피, 3D 디스플레이 등 다른 diffractive optics 분야에도 확장될 잠재력을 가진다.
