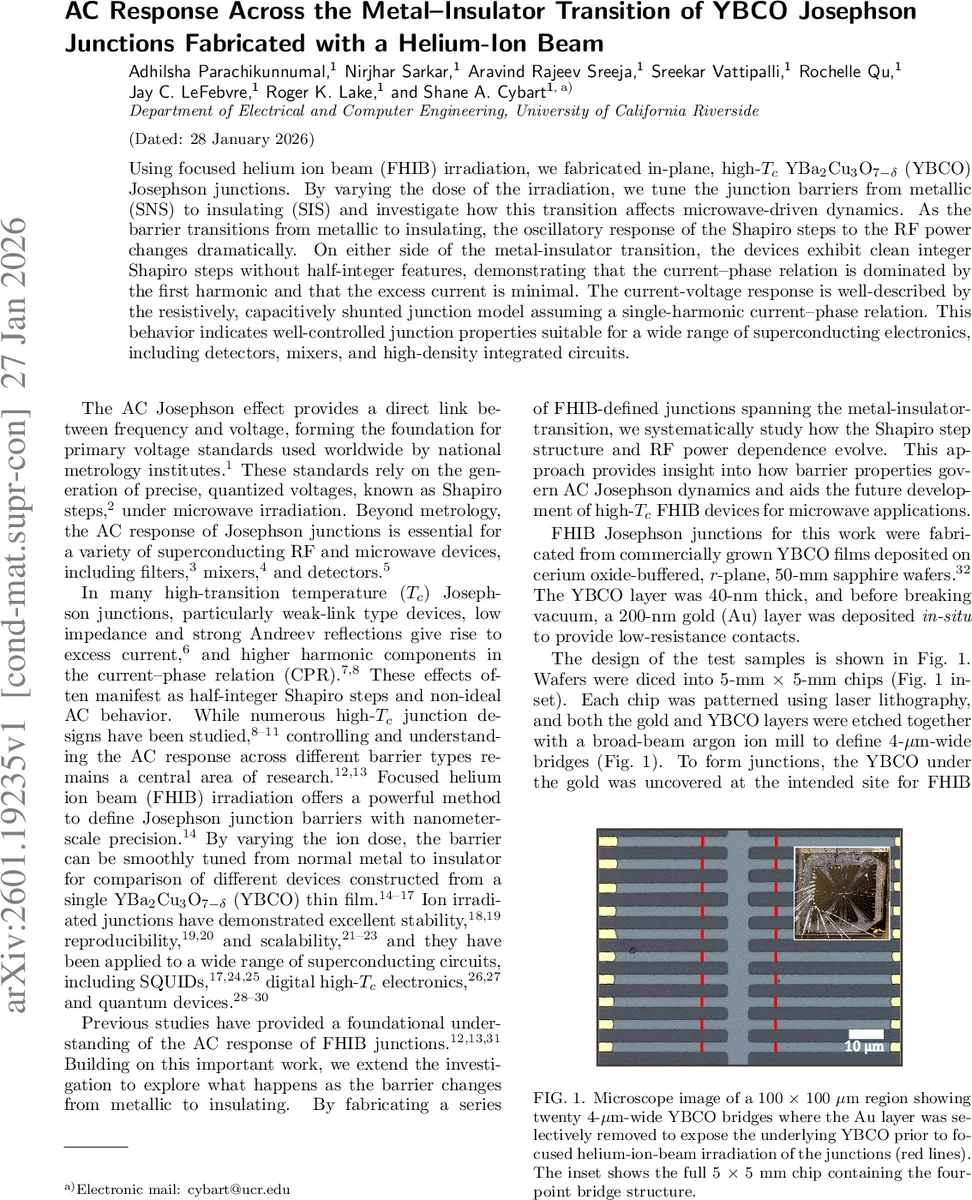

헬륨이온 빔으로 만든 YBCO 조셉슨 접합의 금속‑절연 전이와 AC 응답

초록

집속 헬륨 이온 빔(FHIB)으로 YBCO 얇은막에 다양한 선량을 조사해 장벽을 금속성(SNS)에서 절연성(SIS)으로 연속적으로 변환하였다. 18 GHz 마이크로파를 가했을 때 양쪽 모두 정수 Shapiro 단계만 나타났으며, 반정수 단계는 보이지 않아 전류‑위상 관계가 1차 고조파만 지배함을 확인했다. 단계 전류의 RF 전력 의존성은 Bessel‑형 진동을 보였고, Kautz 모델과 수정된 RCSJ 시뮬레이션을 통해 열 잡음과 기하학적 효과가 차이를 만든다는 점을 분석하였다. 결과는 고품질 YBCO 조셉슨 접합이 검출기·믹서·고밀도 회로 등에 활용 가능함을 시사한다.

상세 분석

본 연구는 FHIB(Focused Helium Ion Beam) 기술을 이용해 YBa₂Cu₃O₇₋δ(YBCO) 얇은막에 나노미터 규모의 장벽을 정밀하게 형성하고, 이온 선량을 1.6 × 10¹⁶ ions/cm²에서 3.4 × 10¹⁶ ions/cm²까지 변화시켜 장벽의 전기적 특성을 금속성(SNS)에서 절연성(SIS)으로 연속적으로 조절한다. 전송 측정(I–V)에서 SNS 접합은 I_c가 온도에 따라 (1−T/T_c)² 형태로 감소하고 저항은 거의 선형적으로 감소하는 전형적인 데드게네스(SNS) 거동을 보이며, SIS 접합은 저온에서 저항이 증가하고 I_c가 포화되는 SIS 특성을 나타낸다. 이러한 전이 구간을 정확히 파악하기 위해 2.4 × 10¹⁶ ions/cm²의 중간 선량 시료를 제작했으며, 이 시료는 온도와 RF 전력에 따라 SNS와 SIS 양쪽의 특징을 모두 보여 ‘크로스오버’ 현상을 명확히 확인하였다.

AC 응답 실험에서는 18 GHz 마이크로파를 가하고 RF 전력을 단계적으로 증가시켜 Shapiro 단계의 전류 진폭을 측정하였다. 양쪽 모두 정수 단계(n=0~4)만 관찰되었고, 반정수 단계나 비정상적인 잔류 전류는 전혀 나타나지 않아 전류‑위상 관계(CPR)가 순수한 사인형 1차 고조파(I_s = I_c sin φ)로 지배됨을 증명한다. 단계 전류 진폭은 Bessel 함수와 유사한 진동을 보였으며, Kautz 모델을 적용해 이론적 최대 진폭과 실험값을 비교하였다. SNS 접합은 이론값 대비 약 60 % 감소, SIS 접합은 약 59 % 감소했으며, 이는 열 잡음, 접합 길이(≈3 nm)와 폭(≈4 µm) 사이의 비율, 그리고 점접촉과 긴 접합 사이의 중간 영역에 위치함에 따른 전자역학적 복합 효과 때문으로 해석된다.

또한, 수정된 RCSJ(Resistively and Capacitively Shunted Junction) 모델에 열 잡음과 3차 고조파 성분을 포함시켜 수치 시뮬레이션을 수행하였다. 실험 데이터와의 최적 맞춤을 위해 3차 고조파 진폭을 I_c의 2 % 수준으로 설정했으며, 이는 Shapiro 단계의 진폭 진동 구간에서만 의미 있는 차이를 만든다. 2 % 이하의 비선형성은 실제 장치가 메타 물질 특성(Andreev 반사, 초전도-정상-초전도 간의 투과성)에도 불구하고 거의 순수한 1차 고조파 CPR을 유지함을 의미한다.

결과적으로, FHIB를 이용한 YBCO 조셉슨 접합은 선량 제어만으로 금속‑절연 전이와 그에 따른 AC 동작 특성을 정밀하게 조절할 수 있음을 보여준다. 이는 고주파 검출기, 믹서, 초전도 양자 회로 등 다양한 응용 분야에서 일관된 전기적 파라미터와 낮은 과잉 전류를 요구하는 시스템에 적합한 플랫폼이 된다.
