전기증착 복제 기술로 만든 초고해상도 X‑레이 거울, 싱크로트론과 우주 천문학을 잇다

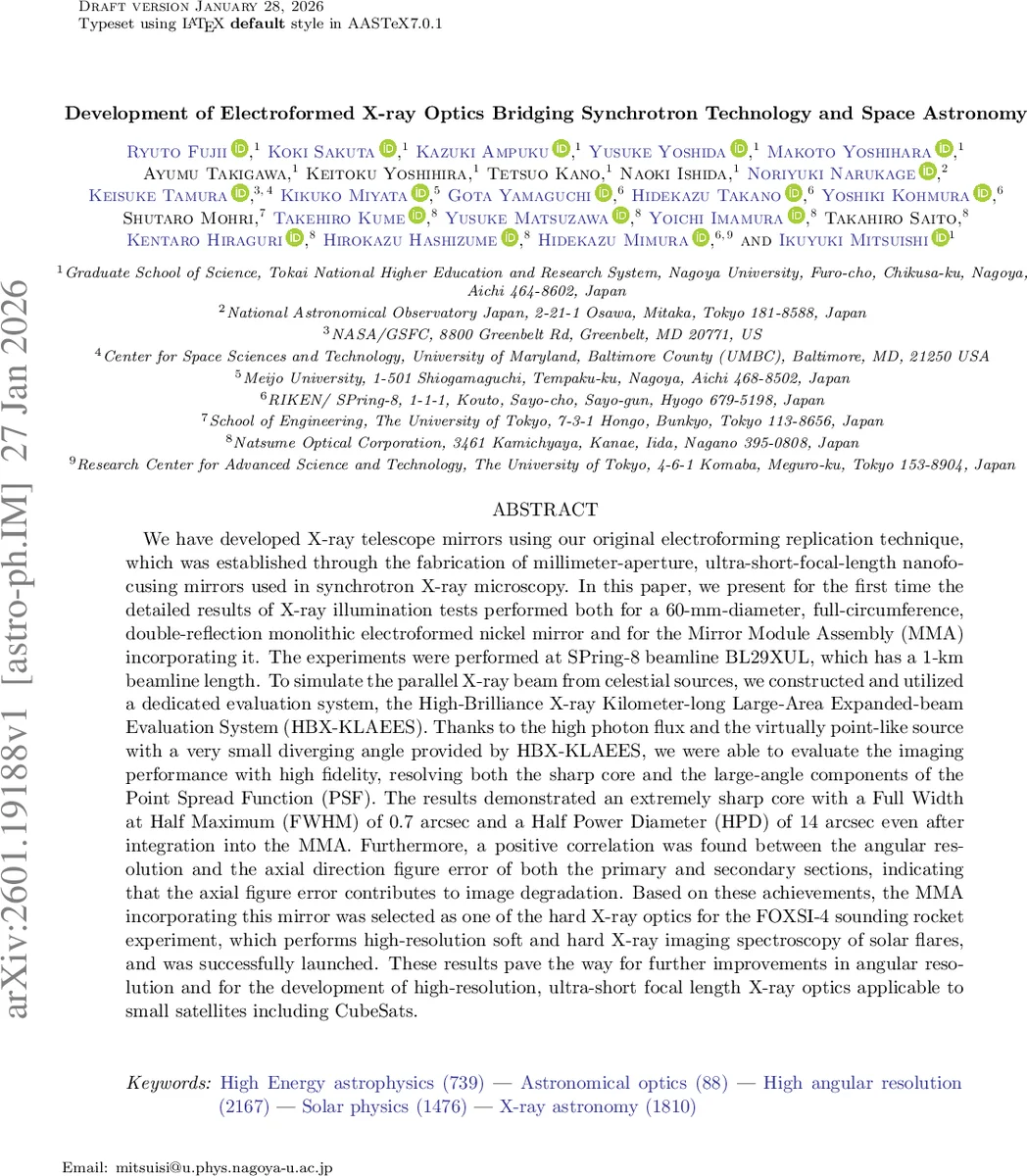

초록

본 연구는 전기증착 복제 기술을 이용해 60 mm 직경의 Wolter‑I형 니켈 거울을 제작하고, SPring‑8 1 km 빔라인에서 고정밀 평행 X‑레이 빔으로 시험하였다. 핵심 PSF의 FWHM는 0.7″, HPD는 14″를 달성했으며, 축 방향 형상오차가 해상도 저하에 직접적인 영향을 미침을 확인하였다. 이 거울은 FOXSI‑4 소형 로켓의 하드 X‑레이 광학으로 채택되었으며, CubeSat 등 소형 위성용 초단초점 고해상도 X‑레이 광학 개발에 중요한 기반을 제공한다.

상세 분석

전기증착 복제 공정은 기존 싱크로트론용 초단초점 나노포커 거울 제작 노하우를 확대 적용한 것으로, 10 mm에서 60 mm 직경으로 스케일업하면서도 표면 결함을 최소화하기 위해 진공 탈기와 무교반 증착 방식을 채택하였다. 이를 통해 축·주축 방향 모두에서 31 µm 이하의 형상오차를 달성했으며, 레이 트레이싱 시 HPD 12″ 수준을 예측하였다. 실제 BL29XUL 빔라인에서 12 keV의 고광도 평행 빔을 이용해 두 가지 시험(스팟 스캔·전체 확대 빔)으로 거울 및 MMA(Mirror Module Assembly)의 성능을 평가하였다. 스팟 스캔에서는 40개 위치에서 로컬 PSF를 측정해 축형상오차와 FWHM·HPD 사이의 양의 상관관계를 확인했으며, 전체 확대 빔(HBX‑KLAEES)에서는 핵심 PSF가 0.7″ FWHM, 전체 PSF가 14″ HPD를 보였다. 이러한 결과는 전기증착 니켈 거울이 고정밀 광학 정렬과 구조적 강성을 동시에 만족함을 의미한다. 또한, MMA 설계에서 거울을 후면 개구만으로 고정하고 전·후면 라이트 블로커를 배치함으로써 발사 충격에 대한 내구성을 확보하면서도 광학 경로에 불필요한 산란을 최소화하였다. 축형상오차가 해상도 저하의 주요 원인으로 확인된 점은 향후 미세 연마·형상 보정 기술 도입을 통해 10″ 이하 HPD 달성 가능성을 시사한다.
