트리튬 그래핀의 sp³ 결함 장기 진화와 라만 분광학적 분석

초록

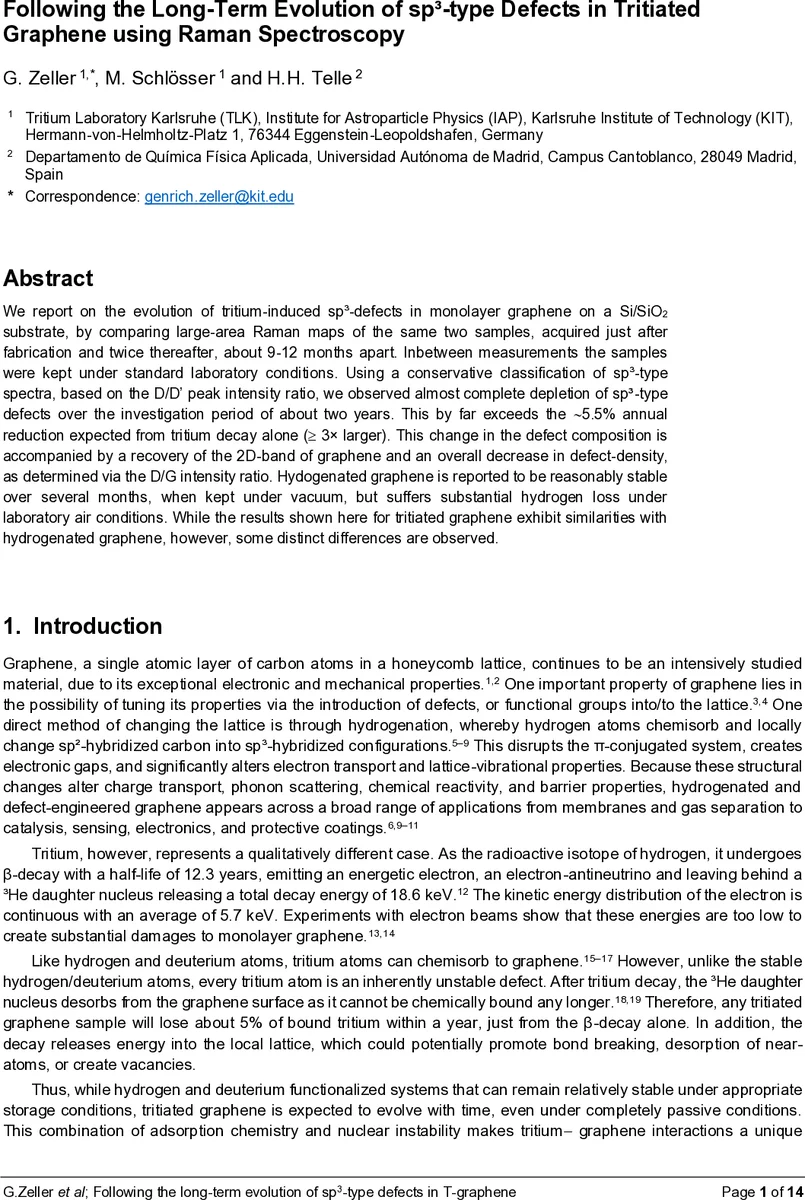

본 연구는 실험실 대기 조건에서 1~2년간 보관한 트리튬 도핑 그래핀의 sp³ 결함 변화를 라만 분광법으로 추적하였다. D/D’ 피크 비율을 이용해 sp³ 결함을 구분하고, D/G 비율로 전체 결함 밀도를 평가한 결과, 트리튬 붕괴에 의한 연간 5.5% 감소보다 약 3배 높은 결함 소멸이 관찰되었으며, 2D 밴드 회복과 전반적인 결함 감소가 동반되었다.

상세 분석

이 논문은 트리튬(T) 원자에 의해 그래핀 표면에 형성된 sp³ 결함이 시간에 따라 어떻게 변하는지를 정량적으로 규명한다. 실험에 사용된 시료는 CVD‑grown 단층 그래핀을 90 nm SiO₂/Si 기판 위에 전이시킨 것으로, 400 mbar의 T₂ 가스(97.2 % T₂) 환경에서 55 h 노출시켜 약 19 MBq의 트리튬을 흡착시켰다. 두 개의 시료(A, B)를 각각 트리튬 노출 후 바로 라만 맵을 획득하고(캠페인 0), 이후 337일(캠페인 I)과 688~725일(캠페인 II) 후에 동일한 실험 조건으로 재측정하였다. 시료 B는 추가로 300 °C·22 h와 500 °C·22 h의 열처리를 수행한 ‘가열 트리튬 그래핀(hTG)’으로 만든다. 라만 측정은 532 nm 레이저(120 mW→캠페인 I, 100 mW→캠페인 II)와 10×(NA 0.25) 대물렌즈를 사용해 7.2 µm 직경의 빔을 조사했으며, 스펙트럼은 NIST SRM2242a 표준으로 교정하였다.

핵심 분석은 Eckmann 모델을 적용해 D(≈1340 cm⁻¹)와 D’(≈1620 cm⁻¹) 피크의 강도 비(I_D/I_D’)를 sp³ 결함과 빈자리(vacancy) 결함을 구분하는 지표로 활용한 것이다. sp³ 결함은 I_D/I_D’ ≈ 2–3 범위에 머무는 반면, 빈자리 결함은 이 비율이 크게 증가한다. 또한 I_D/I_G 비율은 전체 결함 밀도의 근사 척도로 사용되며, 그래핀의 ‘Stage 1’(저결함)에서 ‘Stage 2’(고결함) 사이의 전이점을 파악한다.

결과적으로 TG‑I(첫 번째 저장 후)에서는 I_D/I_G ≈ 0.70, I_D/I_2D ≈ 3.5 등 높은 결함 신호가 관찰되었으며, I_D/I_D’ 비율이 sp³ 결함에 해당함을 확인했다. 그러나 TG‑II(두 번째 저장 후)에서는 I_D/I_G가 1.28까지 상승하면서 2D 밴드가 회복되고, I_D/I_2D는 2.90으로 감소해 전반적인 결함 밀도가 크게 낮아졌다. 특히 I_D/I_D’ 비율이 현저히 감소해 sp³ 결함이 거의 사라진 것으로 해석된다. 반면 hTG 시료는 열처리 후 초기 결함이 크게 감소했으며, 두 측정 사이에 스펙트럼 변화가 미미했다. 이는 열처리가 sp³ 결함을 영구적으로 제거하고, 이후 대기 노출에서도 안정적인 상태를 유지함을 시사한다.

트리튬 붕괴 자체는 연간 약 5 %의 트리튬 손실을 초래하지만, 실험에서 관찰된 결함 감소율은 약 15–20 %에 달한다. 이는 β‑입자에 의한 국부적인 에너지 전달이 결합된 트리튬 원자를 탈착시키고, 주변 탄소‑수소 결합을 파괴해 sp³ 결함을 소멸시키는 메커니즘이 작용함을 의미한다. 또한, 실험실 대기(21 °C, RH ≈ 40 %)에서 수분 및 산소와의 반응이 수소(또는 트리튬) 탈착을 촉진한다는 점이 기존 진공 보관 수소화 그래핀의 안정성 보고와 일치한다.

이 연구는 트리튬‑그래핀 시스템이 시간에 따라 결함 구성을 급격히 바꾸며, 특히 sp³ 결함이 거의 사라지는 현상을 보여준다. 이는 트리튬을 이용한 장기 방사선원, β‑전자 발생체, 혹은 동위원소 분리 막 등 실용적 응용에서 성능 저하를 야기할 수 있음을 경고한다. 동시에, 열처리를 통한 결함 ‘고정화’가 장기 안정성을 확보하는 한 방법이 될 수 있음을 제시한다.
