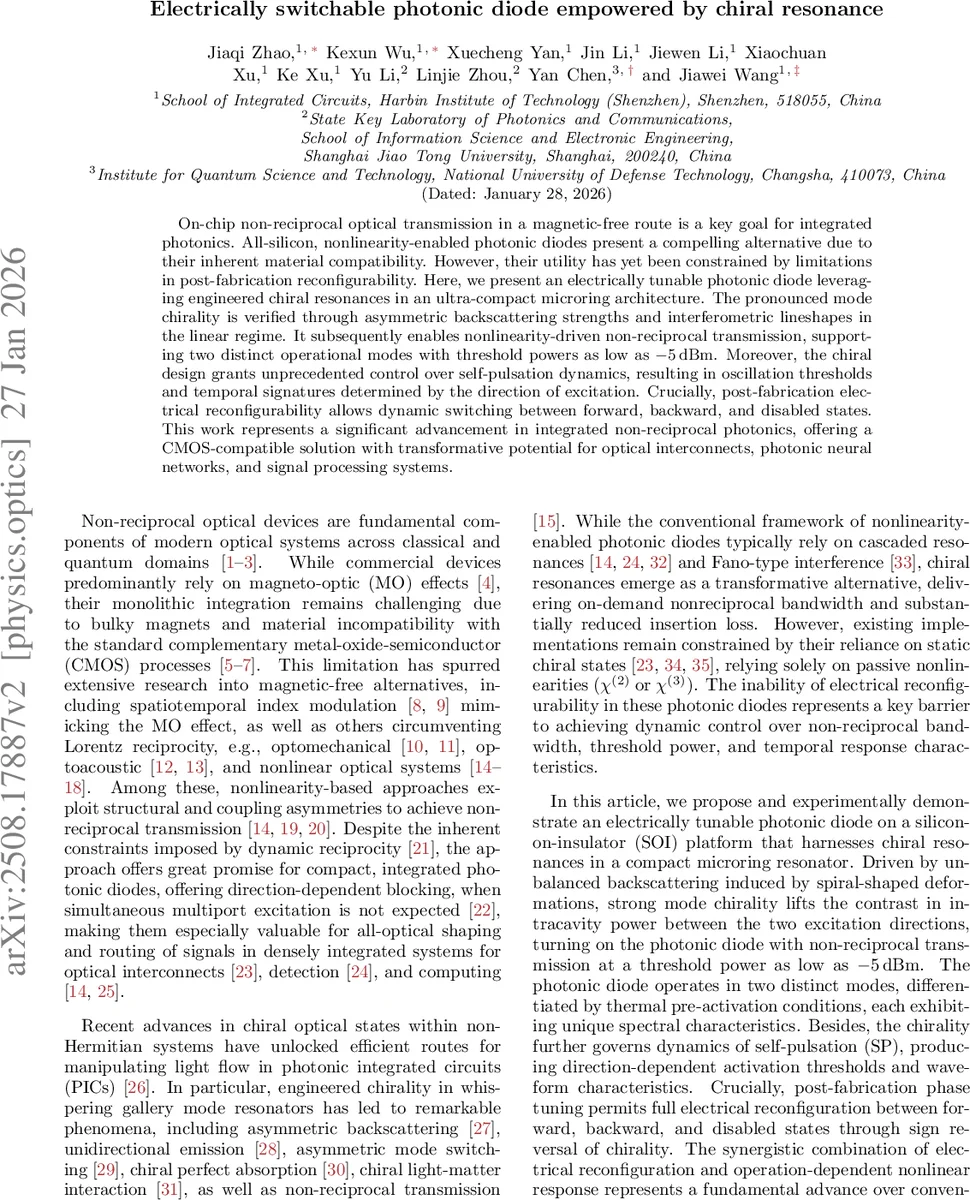

전기 제어 가능한 초소형 광다이오드 나선형 마이크로링 키랄 공명 활용

초록

실리콘 온 인슐레이터(SOI) 기반 초소형 마이크로링에 나선형 변형을 도입해 비대칭 뒤산란을 유도하고, 전기식 위상 변조기로 키랄성을 제어함으로써 전류에 따라 전방, 후방, 차단 세 가지 동작 상태를 실현한 전기 스위치 가능한 광다이오드를 제시한다. 비선형 효과와 열-전하 상호작용을 이용해 -5 dBm 이하의 낮은 임계 전력으로 비가역 전송을 달성하고, 방향에 따라 다른 자체 펄스 진동을 구현한다.

상세 분석

본 연구는 CMOS 호환 실리콘 마이크로링에 나선형 변형을 적용해 두 개의 뒤산란 계수 A(CW→CCW)와 B(CCW→CW)를 비대칭적으로 조절함으로써 모드 키랄성 α=(|A|−|B|)/(|A|+|B|)를 크게 만들었다. α가 음수이면 전방 전송이 허용되고 후방 전송이 차단되는 ‘전방 상태’를, 양수이면 그 반대인 ‘후방 상태’를, α≈0이면 두 방향 전송이 동일해 차단되는 ‘비활성 상태’를 구현한다. 전기 위상 변조기는 실리콘의 유효 굴절률 Δn_eff를 미세하게 변화시켜 A와 B를 실시간으로 조정하고, 따라서 전류 신호만으로 키랄성 부호를 전환할 수 있다.

비선형 구간에서는 두 광자 흡수(TPA)와 자유 전자 흡수(FCA)가 자유 전자를 생성하고 열을 발생시킨다. 자유 전자 분산(FCD)과 열광학(TO) 효과가 서로 반대 방향으로 공명 파장을 이동시키지만, 열 효과가 우세해 전반적으로 레드시프트와 공명 폭 확대가 나타난다. 이때 전방·후방 각각 다른 내부 광강도 P1, P2가 형성되어 비대칭적인 열 축적이 일어나며, 결과적으로 전송 스펙트럼이 방향에 따라 급격히 변한다.

두 가지 작동 모드가 제시된다. 첫 번째 ‘프리액티베이션 모드’는 파장을 연속 스캔하면서 열이 누적돼 공명점이 고온 상태의 히스테리시스 경로를 따라 이동한다. 이 과정에서 -7 dBm 이하의 입력 전력부터 비가역 전송 구역이 형성되고, -3 dBm에서 최대 18 dB 차단비를 달성한다. 비가역 대역폭은 입력 전력이 증가함에 따라 2.9 nm까지 확장된다. 두 번째 ‘인디펜던트 모드’는 고정 파장으로 냉각된 공명을 직접 자극해 열 누적 없이 순간적인 임계 온도에 도달한다. 이 경우 -5 dBm 수준에서 비가역 전송이 시작되고, 차단비는 약 13 dB에 머문다.

또한, 키랄성에 의해 유도된 자체 펄스(self‑pulsation, SP) 현상이 관찰된다. 높은 입력 전력(≈0 dBm)에서 Hopf 분기가 일어나 1–2 MHz 주파수의 펄스가 발생한다. 전방 주입은 약 0 dBm에서 SP가 시작되는 반면, 후방 주입은 -2 dBm에서 시작해 전방보다 낮은 임계 전력을 요구한다. SP 파형은 임계 근처에서는 0.1 µs 정도의 긴 감쇠 구간을 보이며, 고전력에서는 자유 전자 분산이 지배해 15 ns 수준의 짧은 펄스를 만든다. 이러한 방향 의존적 SP는 전송 손실이 거의 없고, 비가역 대역 외에서는 거의 반사 없이 전파된다.

전체적으로, 나선형 변형을 통한 키랄성 제어와 전기 위상 변조를 결합함으로써 비자성, 저손실, 전류 기반 재구성이 가능한 광다이오드를 구현했으며, 이는 광 인터커넥트, 포톤 신경망, 고속 신호 처리 등에 실용적인 CMOS‑compatible 솔루션을 제공한다.
