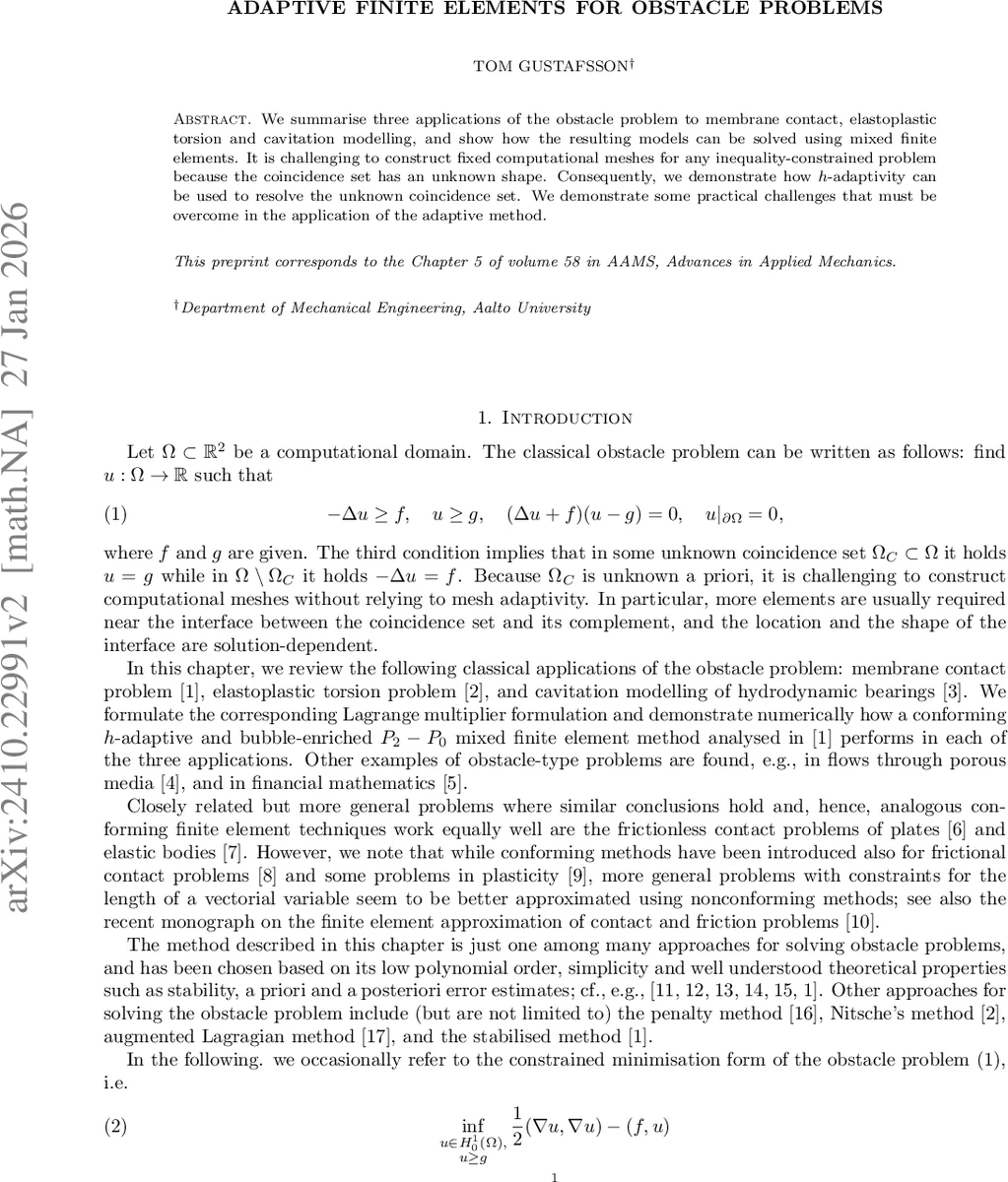

적응형 유한요소로 풀어내는 장애물 문제와 그 응용

초록

본 논문은 막 접촉, 탄성소성 비틀림, 그리고 수리학적 캐비테이션 모델링이라는 세 가지 실제 사례에 장애물 문제를 적용하고, 혼합 유한요소와 h‑적응 전략을 이용해 미지의 접촉(동시) 영역을 효율적으로 해석하는 방법을 제시한다.

상세 분석

논문은 먼저 2차원 영역 Ω에 정의되는 고전적인 장애물 문제를 수식적으로 정리하고, ‑Δu ≥ f, u ≥ g, (‑Δu‑f)(u‑g)=0이라는 KKT 조건을 통해 접촉 집합 Ω_C 를 명시한다. Ω_C 의 위치와 형태가 사전에 알려지지 않기 때문에 고정 메쉬로는 정확한 해를 얻기 어렵다. 이를 해결하기 위해 저자는 h‑적응(요소 크기 조절) 방식을 채택하고, 특히 버블이 풍부한 P2–P0 혼합 유한요소 쌍을 사용한다. P2 버블 요소는 변위 u 를 고차 정확도로 근사하면서, P0 상수 요소는 라그랑주 승수 λ (접촉력)을 효과적으로 포착한다.

세 가지 물리적 응용을 각각 장애물 문제 형태로 변환한다. 첫 번째는 막이 강체와 접촉하는 경우로, 변위 u 가 강체 표면 g 위에 머물도록 하는 부등식 제약을 갖는다. 두 번째는 탄성소성 비틀림 문제에서 응력 함수 φ 가 경계조건과 함께 |∇φ| ≤ τ√3 라는 비선형 제약을 만족하도록 변형되며, 이를 ψ = –φ 로 바꾸어 표준 장애물 형태로 재구성한다. 세 번째는 유압 베어링의 레이놀즈 방정식에 캐비테이션 압력 p_cav 를 하한으로 두는 간단한 캐비테이션 모델을 적용해, 압력 p 가 p_cav 이상이 되도록 하는 장애물 문제로 만든다.

변분 형태는 라그랑주 승수 λ 를 도입해 이중 형태로 전개되며, 연속 문제에서는 λ ∈ H^{‑1}(Ω) 로 정의된다. 이산화 단계에서 λ 를 P0 상수 함수 공간 Q_T 로 제한함으로써 λ_T ∈ L^2(Ω) 로 변환하고, 양의 부분 집합 Λ_T 를 정의해 불평등 제약을 유지한다. 저자는 Theorem 1을 통해 요소별 잔차 η_K, η_∂K, η_{C,K} 로 구성된 a‑posteriori 오류 추정식을 제시하고, 이를 기반으로 적응적 메쉬 정제 전략을 설계한다.

비선형성은 λ·(u‑g)=0 조건에서 발생하는데, 이를 프라임-듀얼 액티브 셋(Primal‑Dual Active Set) 알고리즘으로 해결한다. 핵심 아이디어는 λ_T 를 (λ_T‑π_T(u_T‑g))⁺ 로 투영하는 것이며, 각 요소마다 λ_T 가 0 이거나 π_T(u_T‑g)=0 인 두 경우 중 하나가 선택된다. 이 절차는 실제로 반탄성 뉴턴 방법에 해당하므로 수렴 속도가 매우 빠르다. 구현 예시로 scikit‑fem 기반 파이썬 코드를 제공하여, 메쉬 생성, 행렬 조립, 액티브 셋 판정, 선형 시스템 해결 과정을 명확히 보여준다.

마지막으로 적응적 스킴의 구현 세부사항을 논의한다. 오류 지시자를 이용해 요소를 선택·정제하고, 정제된 메쉬에서 다시 라그랑주 승수와 변위를 업데이트한다. 적응 루프는 일반적인 SOLVE‑ESTIMATE‑MARK‑REFINE 사이클을 따르며, 특히 장애물 문제에서는 접촉 영역 근처에서 급격한 메쉬 축소가 필요함을 강조한다. 실험 결과는 세 응용 모두에서 접촉(또는 캐비테이션) 경계가 정확히 포착되고, 전역 오류가 기대 수렴 차수보다 빠르게 감소함을 보여준다. 전체적으로 이 논문은 장애물 문제에 대한 혼합 유한요소와 적응적 메쉬 전략을 체계적으로 정리하고, 실제 공학 문제에 적용 가능한 구현 가이드를 제공한다.
