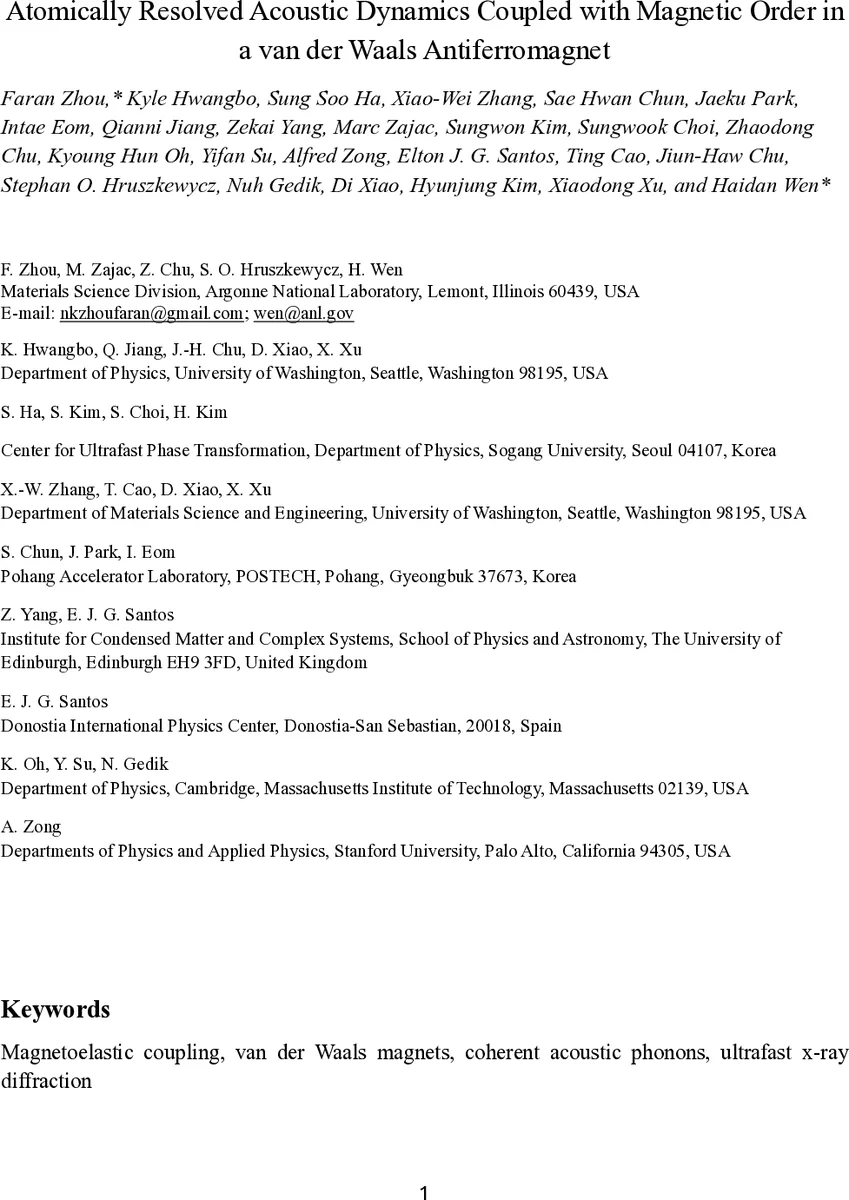

원자 수준에서 본 2차원 반강자성체의 음향 동역학과 자기 순서 결합

초록

본 연구는 초고속 X선 회절을 이용해 van der Waals 반강자성체 FePS₃의 원자‑레벨 음향 포논 동역학을 직접 측정하고, Néel 온도(Tₙ) 전후에 발생하는 자기 순서와의 강한 결합을 규명한다. 두 종류의 전단 모드와 하나의 종방향 모드가 확인되었으며, 특히 전단 모드의 진폭이 반강자성 단계에서 8배 이상 증가하고, 전방향 전위가 Tₙ을 지나 약 20° 회전하는 등 자성‑탄성 상호작용이 뚜렷이 드러난다.

상세 분석

FePS₃는 층간 결합이 약한 van der Waals 구조를 가지면서, 117 K에서 zigzag 형태의 2차원 반강자성을 나타낸다. 이 물질의 스핀‑격자 결합은 기존 광학·전자 회절 실험에서 주로 in‑plane 변위를 탐지했으나, 본 연구는 12 keV 초단파 X선을 이용해 both in‑plane (hkl = (0 0 2))와 out‑of‑plane (hkl = (1 0 2)) 브래그 피크를 동시 관측함으로써 전방향 원자 변위를 정량화했다.

광펌프(400 nm, 3.1 eV)로 전자‑포논 열화가 일어나면 샘플 내부에 수십 켈빈 규모의 온도 구배가 형성되고, 이 구배에 의해 초음파 파동이 발생한다. 시간‑해상도 X선 회절 신호는 3가지 고유 주파수(≈1.1 GHz, 3.5 GHz, 4.6 GHz)를 보이며, 각각을 f₃, f₁, f₂로 명명한다. f₁(3.5 GHz)은 quasi‑transverse 모드로, 원자 변위는 주로 c축(층간) 방향이지만 파동벡터는 거의 in‑plane에 평행한다. 이 모드의 변위 방향이 Tₙ을 지나 약 20° 회전하고, 전파 속도가 5 % 변하는데, 이는 스핀 교환 상호작용이 변하면서 탄성 상수가 재조정되기 때문이다.

f₂(4.6 GHz)는 interlayer shear acoustic 모드로, 파동벡터는 out‑of‑plane, 원자 변위는 in‑plane에 국한된다. 흥미롭게도 이 모드의 진폭은 Tₙ 이하에서만 크게 나타나며, Tₙ 위에서는 거의 사라진다. 이는 층간 전단 강성이 반강자성 정렬에 의해 강화된 결과로, 이전 전자‑회절 연구와 일치한다. 또한, f₂의 전파 속도는 2.5 km·s⁻¹ 수준으로, 계산된 전단 탄성 상수와 좋은 일치를 보인다.

f₃(1.1 GHz)은 quasi‑longitudinal interlayer breathing 모드로, 변위와 파동벡터가 모두 c축에 정렬된다. 이 모드의 진폭은 f₁·f₂에 비해 현저히 작으며, 온도 의존성도 약하다.

Kiessig 프린지 분석을 통해 각 모드의 분산 관계를 직접 도출했으며, 실험값은 첫‑원리 계산(DFT 기반 포논 분산)과 정량적으로 일치한다. 특히, f₁과 f₂의 속도 차이는 스핀‑격자 결합에 의해 발생하는 비등방성 탄성 텐서 변화를 직접 증명한다.

이러한 원자‑레벨 측정은 기존 광학 펄스 실험이 제공하지 못하는 q‑벡터 정보를 제공함으로써, 초고속 스핀트로닉스에서 스트레인‑매개 제어 메커니즘을 설계하는 데 필수적인 데이터베이스를 구축한다.
