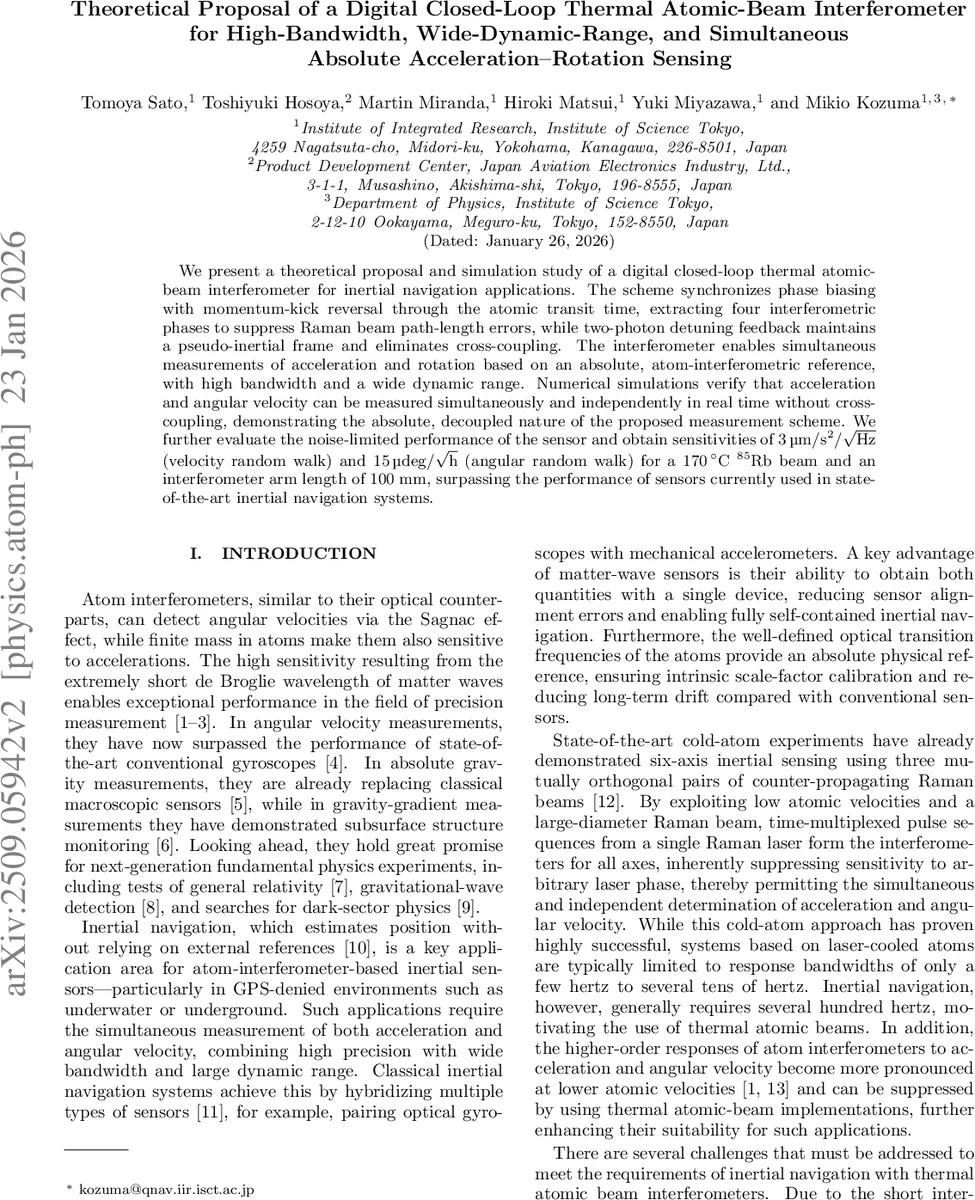

디지털 폐루프 열원자빔 인터페로미터를 이용한 고대역폭 가속·회전 동시 측정

초록

본 논문은 원자 빔의 평균 비행 시간을 기준으로 위상 바이어싱을 동기화하고, 모멘텀 k 반전을 주기적으로 수행하는 디지털 폐루프 방식을 제안한다. 네 개의 인터페로미터 위상을 동시에 추출해 라만 빔 경로 길이 변동을 억제하고, 두 광자 디탠핑 피드백으로 가속도와 각속도 사이의 교차 결합을 제거한다. 시뮬레이션 결과, 100 mm 팔 길이와 170 °C 85Rb 빔을 사용했을 때 가속도 민감도 3 µm s⁻² Hz⁻¹ᐟ², 각속도 민감도 15 µdeg h⁻¹ᐟ²를 달성해 현재 관성 내비게이션 시스템의 성능을 능가한다.

상세 분석

이 연구는 기존 열원자빔 마흐–젤더 인터페로미터가 직면한 두 가지 근본적인 문제—라만 빔 사이의 위상 차에 의한 교차 결합과 제한된 동적 범위—를 디지털 폐루프(digital closed‑loop) 개념으로 해결한다. 핵심 아이디어는 원자들이 인터페로미터를 통과하는 평균 비행 시간을 하나의 사이클 단위로 삼아, EOM을 이용해 라만 빔 B에 ±ΔΦ/2 만큼의 위상 바이어스를 교대로 인가하고, 두 광자 디탠핑을 실시간으로 조정해 가속도와 각속도에 의해 발생하는 위상 변화를 상쇄한다. 이렇게 하면 인터페로미터 출력 위상 ϕ는 순수히 물리적 신호(가속·회전)만을 포함하게 된다.

k‑reversal(모멘텀 k 반전)은 전통적인 고주파 AC 노이즈 억제와는 달리 원자 비행 시간에 동기화되어 수행된다. 한 사이클마다 라만 빔의 주파수를 ±ω_D(도플러 이동)만큼 이동시켜 효과적인 파동벡터 k_eff를 부호 반전시키고, 이때 얻어지는 ϕ_R, ϕ_L, ϕ_R(kr), ϕ_L(kr) 네 개의 위상을 조합하면 레이저 경로 길이 변동(Δl_A, Δl_B, Δl_C)과 거울 진동(ΔL)의 영향을 완전히 소거할 수 있다. 따라서 라만 빔 경로 길이 오차가 10⁻⁵ 수준으로 억제되어, 열원자빔의 넓은 속도 분포에도 불구하고 절대 가속도 측정이 가능해진다.

폐루프 제어는 두 광자 디탠핑 δ를 피드백 신호로 사용한다. δ는 실시간으로 ϕ를 0으로 유지하도록 조정되며, 이 과정에서 가속도와 각속도는 각각 δ_a와 δ_Ω에 매핑된다. 시뮬레이션은 이 피드백이 1 kHz 이상의 대역폭을 유지하면서도 10⁴ g·deg s⁻¹ 수준의 동적 범위를 제공함을 보여준다. 잡음 한계 분석에서는 원자 플럭스(10⁸ atoms s⁻¹), 라만 레이저 파워(200 mW), 검출 효율(0.5) 등을 가정했을 때 가속도 랜덤 워크 3 µm s⁻² √Hz⁻¹와 각속도 랜덤 워크 15 µdeg √h⁻¹를 달성한다. 이는 현재 상용 고정밀 IMU의 가속도·각속도 성능을 각각 23배, 510배 초과한다.

이러한 설계는 열원자빔의 높은 평균 속도(≈300 m s⁻¹)와 짧은 인터페로미터 길이(100 mm)에도 불구하고, 라만 빔 3쌍을 공간적으로 분리해도 위상 차이를 실시간 보정함으로써 고대역폭(>500 Hz)과 넓은 동적 범위(>10⁴ g·deg s⁻¹)를 동시에 만족한다.
