조합 스퍼터링 조성 최적화 방법

초록

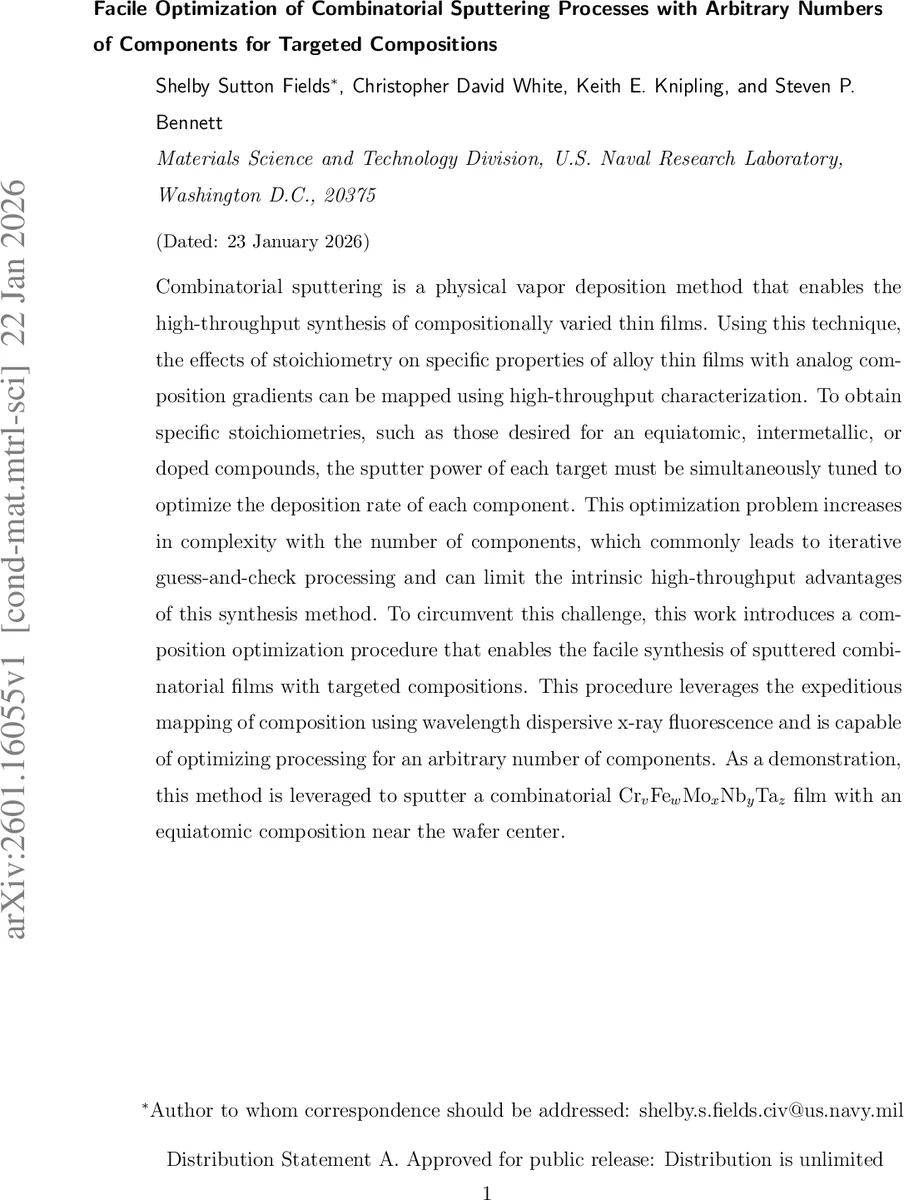

본 논문은 파장분산형 X‑ray 형광(WDXRF) 매핑을 이용해 다성분 스퍼터링 공정의 전력 조건을 빠르게 보정하는 절차를 제시한다. 5원소(Cr‑Fe‑Mo‑Nb‑Ta) 합금의 등원소 조성을 웨이퍼 중심에 구현하는 실험을 통해, 임의의 성분 수에 대해 동일한 방법을 적용할 수 있음을 입증한다.

상세 분석

이 연구는 조합 스퍼터링에서 목표 조성을 얻기 위한 전력 최적화 문제를 정량적·자동화된 워크플로우로 전환한다는 점에서 의미가 크다. 기존에는 목표 조성에 도달하기 위해 여러 차례의 시도와 경험적 조정이 필요했지만, 저자들은 각 타깃 재료의 증착률을 WDXRF 기반 면밀한 질량밀도 프로파일로 모델링한다. 2차원 가우시안 함수를 사용해 증착된 단일 원소 필름의 질량밀도 분포를 피팅하고, 전력과 질량밀도 진폭 사이의 선형 관계(질량‑전력 비)와 위치·폭(σx, σy, x0, y0) 파라미터를 추출한다. 이 파라미터는 타깃 종류와 스퍼터 건, 챔버 조건이 동일하면 전력 변화에 따라 거의 일정하게 유지된다. 따라서 새로운 원소를 추가하거나 전력을 조정할 때는 기존 파라미터를 그대로 사용하고, 전력에 비례하는 진폭만 재계산하면 된다.

다성분 공동증착 실험에서는 Mo와 Cr을 동일 전력(3.9 W cm⁻²)으로 동시에 증착하고, 개별 증착 결과와 비교하였다. 두 원소의 질량밀도 비율이 공간적으로 일관되며, 가우시안 피팅 파라미터의 변동이 ±3 % 이내에 머물러 전력 보정이 독립적으로 적용될 수 있음을 확인했다. 특히, 증착 중심부와 최대 진폭 지점에서 오차가 0 %에 가깝게 나타나, 목표 조성(등원소) 달성에 높은 정확성을 제공한다.

이 절차는 (1) WDXRF 매핑을 통한 빠른 전역 조성 측정(6 inch 웨이퍼당 2 시간), (2) 파이썬 lmfit을 이용한 자동 피팅, (3) 전력‑진폭 선형 보정식 활용이라는 세 단계로 구성된다. 또한, 타깃 간 비대칭 배치나 기울기 등 물리적 비대칭이 존재해도 가우시안 중심 위치만 보정하면 되므로, 복잡한 기하학적 보정 없이도 다성분 시스템에 적용 가능하다.

실험적으로는 Cr‑Fe‑Mo‑Nb‑Ta 5원소 합금을 6 inch Si 웨이퍼에 증착하고, 웨이퍼 중심에서 거의 등원소 비율(≈20 % each)을 달성하였다. EDS 검증 결과, WDXRF 기반 예측과 차이가 2 % 이하로 일치했으며, 이는 전력 최적화가 실제 조성 제어에 충분히 정밀함을 보여준다.

결론적으로, 이 방법은 전력 조정 과정을 수학적 모델링과 자동화된 데이터 분석으로 대체함으로써, 조합 스퍼터링의 고속·고정밀 특성을 크게 향상시킨다. 특히, 성분 수가 늘어나도 추가적인 실험 비용이 거의 증가하지 않아, 고차원 합금 라이브러리 구축에 매우 유리하다.
