단일 실험으로 N메틸아세트아미드의 포화증기압 및 승화·증발 엔탈피 측정

초록

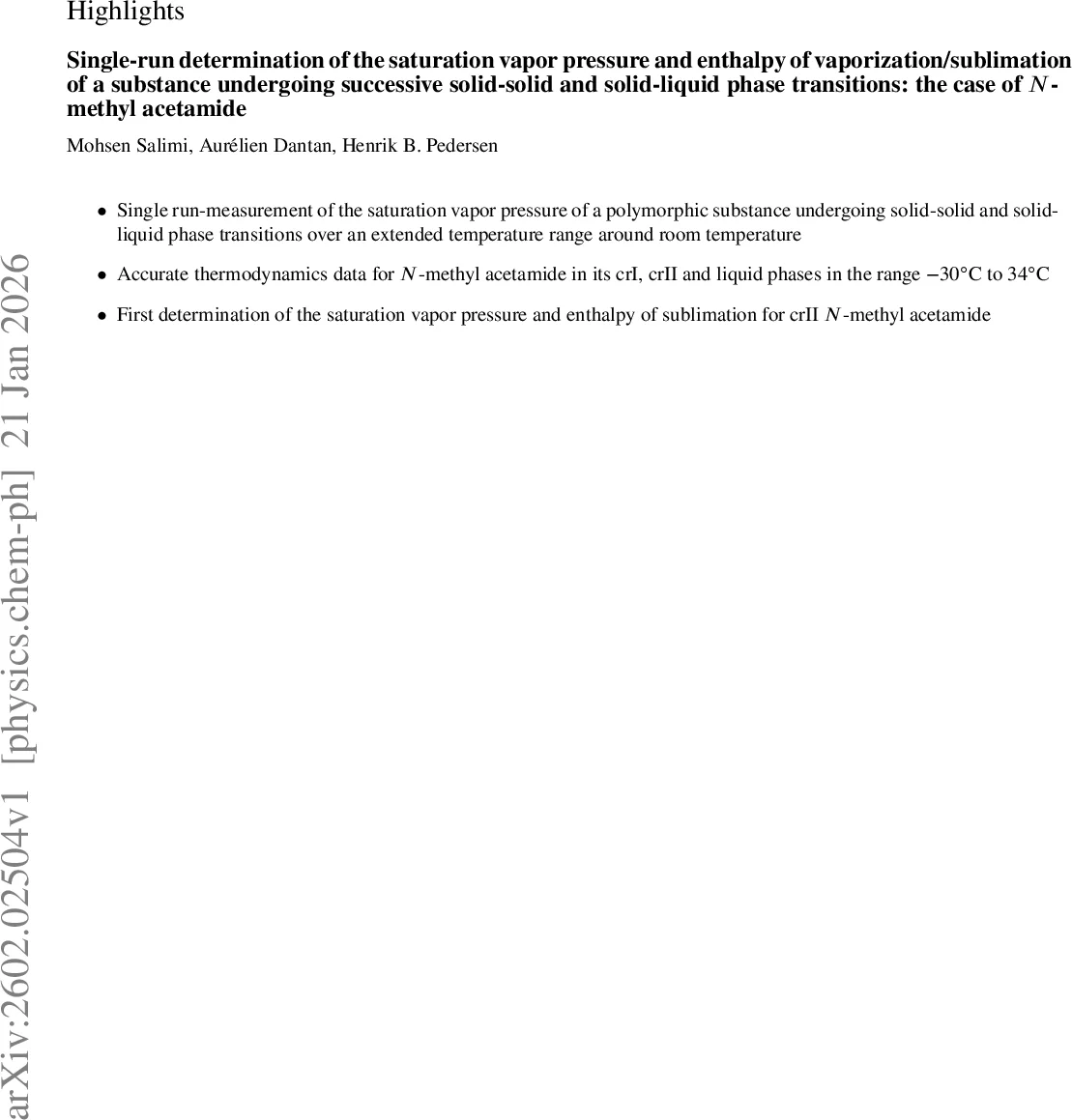

본 연구는 −30 °C에서 34 °C까지의 온도 구간에서 N‑메틸아세트아미드(NMA)의 포화증기압을 동적 진공 챔버 방법으로 한 번의 실험만으로 측정하였다. 시료가 저온에서 서서히 실험실 온도로 열평형에 도달하면서 1 °C 부근의 결정구조 전이(crII→crI)와 30 °C 부근의 고체‑액체 전이를 순차적으로 겪는다. 이를 통해 각 상(crI, crII, 액체)의 포화증기압과 승화·증발 엔탈피를 정확히 규정했으며, 특히 crII 상에 대한 최초의 데이터도 제공한다.

상세 분석

이 논문은 저휘발성 물질의 열역학적 특성을 넓은 온도 범위에서 동시에 파악할 수 있는 새로운 실험적 접근법을 제시한다. 핵심은 세 개의 진공 챔버(로드, 트랜스퍼, 실험 챔버)로 구성된 ASVAP 시스템이며, 시료를 −30 °C 이하로 급냉한 뒤 고진공 상태에서 실험 챔버의 온도(상온 이상)와 접촉시켜 서서히 열평형에 이르게 한다. 열평형 시간(≈1 h)은 증발·응축 속도보다 훨씬 길어, 순간적인 정압 상태가 유지되므로 챔버 내부 압력 p_V는 시료의 포화증기압 p_sat(T_S)와 온도 의존적인 보정 함수 f_u(T_S,T_V,ω_i)와 직접적으로 연결된다.

보정 함수는 통계적 반응 이론(SRT) 모델에 기반해, 분자 진동 자유도(DOF=30)를 조화 진동으로 가정하고, 실제 기체 열용량을 이용해 유효 자유도 D_e,u를 도출한다(식 7). 이를 통해 압력‑온도 곡선(p_V vs T_S)을 식 (8)의 지수 형태로 피팅하고, p*_sat와 ΔH*_u(각 상의 기준 온도 T*_u에서의 엔탈피)를 자유 변수로 추정한다.

시료 정제 과정도 상세히 다루며, 물과 같은 고증기압 불순물이 남을 경우 p_V가 과대평가되는 현상을 실험적으로 확인한다. 충분한 정제(다중 진공‑가열 사이클) 후에만 일관된 p_V‑T_S 곡선이 얻어지며, 특히 1 °C 부근에서 급격한 압력 상승이 crII→crI 전이와 연관됨을 확인한다.

열역학적 파라미터는 Clausius‑Clapeyron 식(식 1)과 온도 의존 엔탈피(식 4,5)를 결합해 모델링한다. 열용량 차이 β_u와 α_u는 문헌값을 선형 보간하거나, crII에 대해서는 crI 데이터를 외삽하여 사용한다. 피팅 결과는 각 상에 대해 p_sat와 ΔH가 기존 문헌값(예: Gopal & Rizvi 1968, Zaitsev et al. 2019)과 매우 높은 일치도를 보이며, 특히 crII 상에 대한 최초의 승화 엔탈피(≈65 kJ·mol⁻¹)와 포화압(p_sat≈0.38 Pa at –20 °C) 데이터를 제공한다.

이 방법의 장점은 (1) 단일 실험으로 여러 상의 열역학 데이터를 동시에 획득, (2) 저압 센서와 정밀 온도 제어를 이용해 10⁻⁴ Pa 수준의 압력 정확도 달성, (3) 다중 상 전이를 명확히 구분할 수 있는 고해상도 압력‑온도 프로파일 제공이다. 한계점으로는 (가) 시료 정제에 소요되는 시간과 반복성, (나) 고진공 유지와 센서 교정에 대한 엄격한 요구, (다) 비조화 진동이나 복합 상 변이(예: 비균일 용융) 시 모델의 적용 범위가 제한될 수 있다는 점을 들 수 있다. 향후 연구에서는 자동화된 정제 프로토콜과 다양한 다결정·다중 폴리모픽 물질에 대한 적용을 통해 방법론을 확장할 계획이다.
