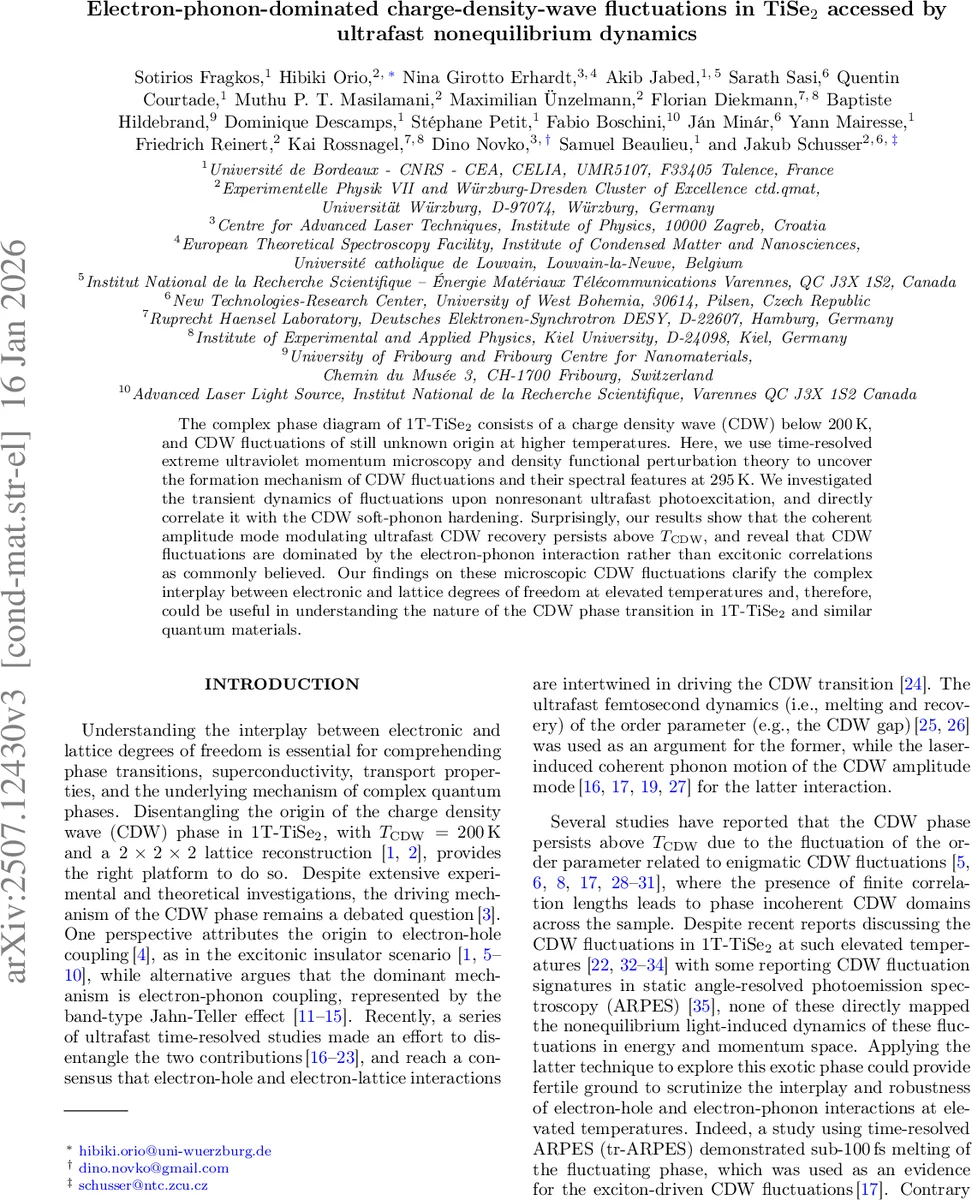

초고속 비평형 동역학으로 밝힌 티타늄 셀레늄의 전자‑포논 주도 전하밀도파 동요

초록

본 연구는 실온(295 K)에서 1T‑TiSe₂의 전하밀도파(CDW) 플럭투에이션을 초고속 극자외선(XUV) 모멘텀 현미경과 밀도범함수 섭동이론(DFPT)을 결합해 조사하였다. 비공명 펌프‑프로브 실험에서 CDW 플럭투가 170 fs 이내에 급격히 소멸하고 ≈700 fs에 걸쳐 회복되며, 회복 과정이 3.5 THz A1g 진폭 포논에 의해 주기적으로 변조되는 것이 확인되었다. 실험·이론 모두 전자‑포논 상호작용이 플럭투 형성의 주된 메커니즘임을 보여주어, 기존의 excitonic‑driven 설설을 재평가한다.

상세 분석

이 논문은 1T‑TiSe₂의 CDW 전이 온도(T_CDW ≈ 200 K) 위인 실온에서 관측되는 CDW 플럭투의 미시적 기원을 규명하고자 한다. 실험적으로는 1030 nm, 135 fs 펄스를 이용한 적외선 펌프와 21.6 eV XUV 프로브를 결합한 시간분해 극자외선 모멘텀 현미경을 사용하였다. 이 장치는 전체 2π 입사각을 포괄하는 3차원 광전자 강도 I(E_B, k_x, k_y)를 수집함으로써 매트릭스 요소에 의한 스펙트럼 가중치 억제를 최소화한다. 실온에서 M(L) 포인트에 나타나는 back‑folded Se 4p 밴드는 CDW 플럭투의 직접적인 지표이며, 이는 실험과 DFPT 기반 전자‑포논 상호작용 계산이 모두 재현한다.

펌프‑프로브 지연을 변화시키며 얻은 4차원 데이터(I(E_B, k_x, k_y, Δt))를 분석한 결과, CDW 플럭투는 펌프 도착 직후(≈170 fs) 급격히 소멸하고, 약 700 fs에 걸쳐 회복한다. 흥미롭게도 회복 곡선에 3.5 THz(≈23 meV)의 주기가 남아 있으며, 이는 A₁g 진폭 포논 모드와 일치한다. 이는 CDW 진폭 모드가 T_CDW > 에서도 존재함을 의미한다.

이론 측면에서는 DFPT를 이용해 온도 의존적인 연성(soft) 포논의 강직도 변화를 계산하였다. 고온에서 해당 포논이 여전히 강하게 전자와 결합하지만, 광학 펌프에 의해 전자 분포가 변하면서 포논이 경화(hardening)되고 전자‑포논 상호작용이 일시적으로 억제된다. 이러한 동적 포논 경화가 실험에서 관측된 플럭투 소멸과 시간적으로 일치한다. 반면, excitonic 상관관계는 온도 상승과 광자 흡수에 따라 급격히 소멸한다는 기존 계산과 일치하지만, 실험에서 보인 플럭투의 강인성(고플루언스 플럭투가 0.95 mJ cm⁻² 펌프에서도 완전히 사라지지 않음)과는 모순된다. 따라서 전자‑포논 결합이 플럭투 형성의 주된 메커니즘이며, excitonic 효과는 보조적인 역할에 불과하다는 결론에 도달한다.

또한, 실험에서 관측된 CDW 플럭투의 스펙트럼 무게 감소는 M 포켓 주변에서 국소적인 ‘스펙트럼 스멜트’ 형태로 나타나며, 이는 다른 TMDC(예: 2H‑TaSe₂, 2H‑NbSe₂)의 pseudogap 현상과 유사하다. 이러한 현상은 전자‑포논 결합이 강한 영역에서 전자 상태가 부분적으로 억제되는 메커니즘을 시사한다.

결과적으로, 이 연구는 (1) 실온에서도 존재하는 CDW 플럭투의 전자‑포논 주도성을 실험·이론적으로 입증하고, (2) 초고속 광자 자극에 의해 플럭투가 급격히 소멸·회복되는 동역학을 정량화하며, (3) CDW 진폭 포논이 고온에서도 코히런트하게 진동한다는 새로운 현상을 보고한다. 이는 1T‑TiSe₂뿐 아니라 유사한 전하밀도파 물질들의 상전이 메커니즘을 재해석하고, 비정통 초전도성, 광학 비선형성, 카이랄성 등 응용 가능성을 확대하는 데 중요한 통찰을 제공한다.
