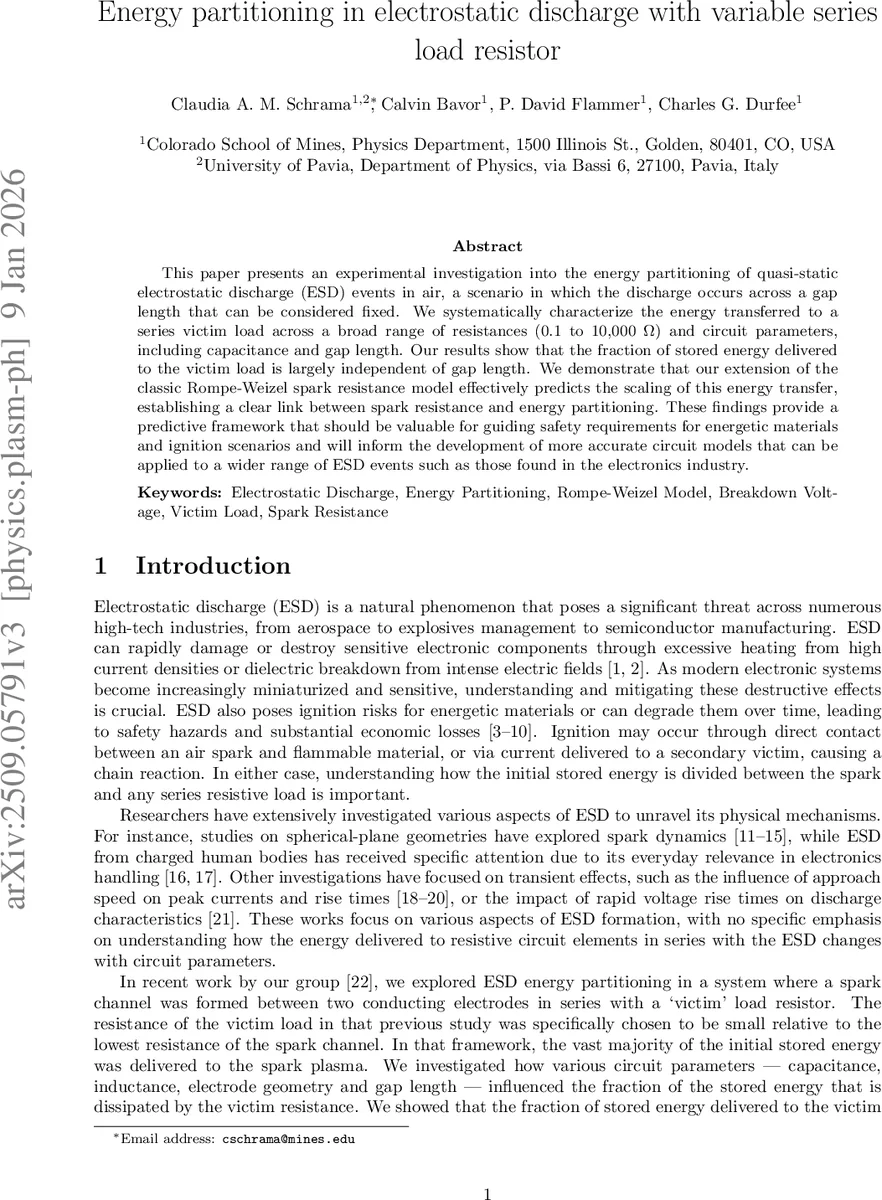

전기 방전 에너지 분배와 가변 저항 부하의 관계

초록

**
본 연구는 고정된 방전 간격을 갖는 정전기 방전(ESD)에서 저장된 에너지가 시리즈로 연결된 저항 부하에 어떻게 분배되는지를 실험적으로 조사한다. 0.1 Ω부터 10 kΩ까지 5 오더의 저항값과 다양한 전압·전하·간격 조건을 변화시켜 측정했으며, Rompe‑Weizel 스파크 저항 모델을 확장해 에너지 전달 비율을 정확히 예측함을 보였다. 결과는 방전 간격에 크게 의존하지 않으며, 스파크 저항과 부하 저항의 비율이 에너지 분배를 결정한다는 점을 강조한다.

**

상세 분석

**
이 논문은 전통적인 정전기 방전 모델에 비선형 스파크 저항을 명시적으로 포함함으로써, 에너지 전달 메커니즘을 정량화한다는 점에서 학술적 의의가 크다. 먼저 저자들은 외부 커패시터(Cₓ)를 이용해 일정한 초기 전압을 인가하고, 스파크 갭과 저항(Rₓ, R_c)으로 구성된 회로를 설계하였다. 저항값을 0.1 Ω에서 10 kΩ까지 변화시키면서, 방전 전압(V_b)과 전류(I) 파형을 고속 고전압 프로브(HVP)와 전류 시점 저항(CVR)으로 동시에 기록하였다.

데이터 처리 단계에서 가장 중요한 부분은 시간 의존 스파크 저항 R_S(t)를 추출하는 방법이다. 저자들은 전압과 전류의 위상 차이를 단순 나눗셈으로 계산하면 인덕턴스에 의한 전압 강하가 반영되지 않아 비현실적인 스파크 저항 스파이크가 발생한다는 점을 지적하고, L·dI/dt 항을 보정한 식 R_T(t)=
