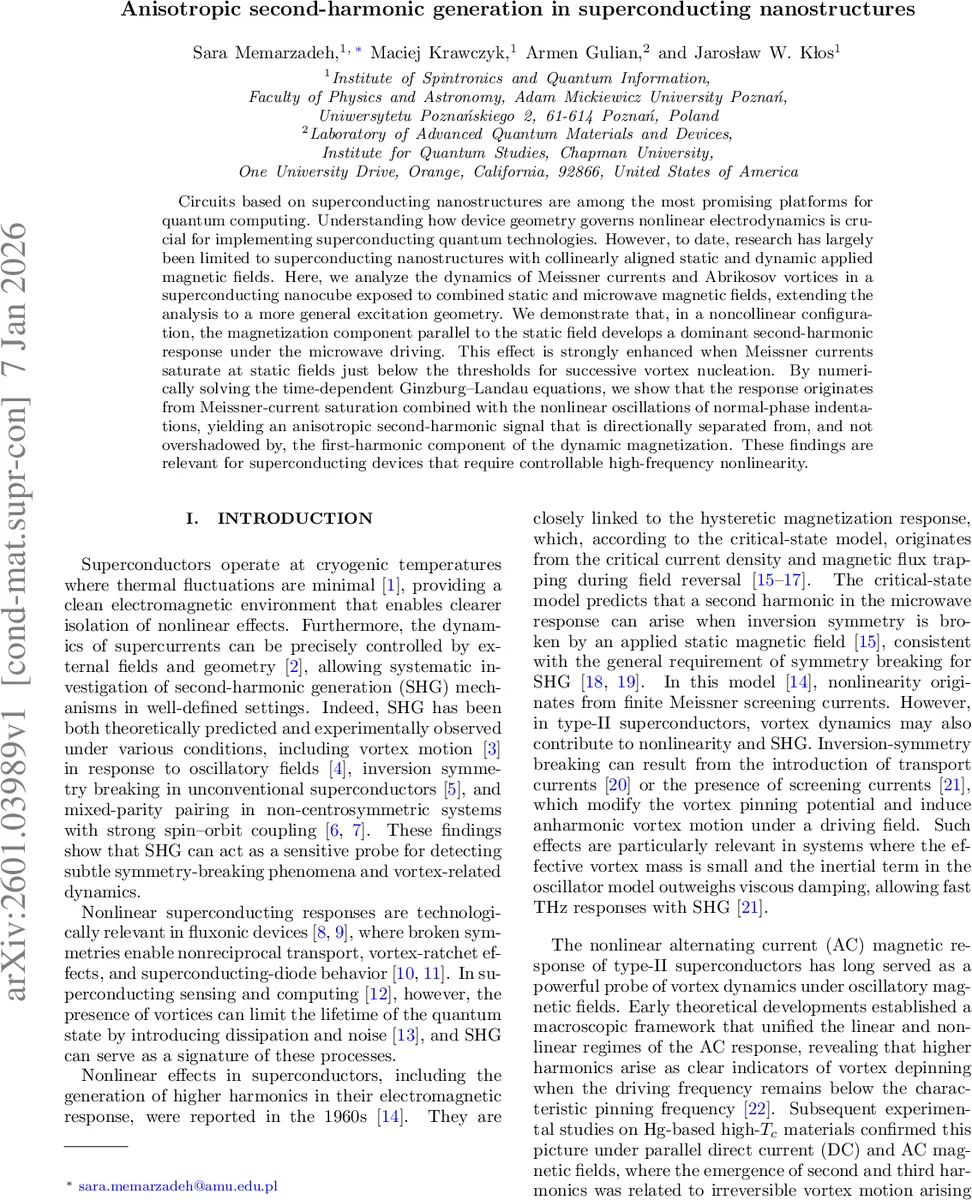

비등방성 초고조파 발생을 이용한 초전도 나노구조의 비선형 전자기학

초록

본 연구는 정적 자기장과 마이크로파 자기장이 비공선형으로 결합된 상황에서 초전도 나노큐브의 메이스너 전류와 어브리코소프 와전류의 동역학을 시간‑의존성 Ginzburg‑Landau 방정식으로 시뮬레이션한다. 정적장에 근접한 임계값에서 메이스너 전류가 포화될 때, 비공선형적인 정상상 영역의 진동이 두 번째 고조파(2nd harmonic)를 강하게 유도한다. 특히 정적장과 직교하는 마이크로파 자극이 가해질 경우, 정적장 방향의 자기화 성분이 두 번째 고조파를 지배하게 되며, 이는 1차 고조파와 방향적으로 분리되어 관측된다. 이러한 anisotropic SHG는 초전도 양자 회로에서 고주파 비선형성을 제어하는 새로운 설계 원칙을 제공한다.

상세 분석

본 논문은 초전도 나노프리즘(측면 길이 a = 250 nm, 두께 h = 250 nm) 내부에서 발생하는 비선형 전자기 응답을 정밀하게 분석한다. 연구자는 Ginzburg‑Landau 매개변수 κ = 3, 런던 침투 깊이 λ = 60 nm, 코히런스 길이 ξ = λ/κ ≈ 20 nm인 타입‑II 초전도체를 가정하고, 시간‑의존성 Ginzburg‑Landau(TDGL) 방정식을 COMSOL Multiphysics 기반의 3차원 유한요소 해석으로 풀었다. 정적 자기장 B_DC는 z축으로, 마이크로파(AC) 자기장은 y축 또는 z축으로 각각 가해졌다. AC 자극은 시스템이 B_DC에 의해 정적 평형에 도달한 뒤(t₀≫0) Heaviside 함수로 스위치‑온되며, ω_B는 마이크로파 주파수(수 GHz 수준)이다.

시뮬레이션 결과, B_DC가 약 240 mT, 400 mT, 550 mT에서 각각 네 개씩의 어브리코소프 와전류가 핵생성(nucleation)되는 급격한 전이점이 관찰되었다. 이 전이점 바로 전에는 메이스너 전류가 포화 상태에 이르며, 전류 밀도가 임계값에 도달하면 와전류가 급격히 발생한다. 포화된 메이스너 전류는 정상상(ψ≈0) 영역을 주변에 형성하고, AC 자극에 의해 이 정상상 영역이 비선형적으로 진동한다. 특히 AC가 y축(정적장과 직교)으로 가해질 때, 와전류 라인은 y‑z 평면 내에서 흔들리며, 정상상 인덴테이션이 주기적으로 팽창·수축한다. 이 과정에서 z축 방향의 자기화 성분 M_z는 입력 주파수의 두 배인 2ω_B 성분을 강하게 띠게 되며, 이는 전통적인 비선형 임계전류 모델(critical‑state model)에서 예측되는 두 번째 고조파와 일치한다.

반면 AC가 z축(정적장과 평행)으로 가해질 경우, 와전류는 주로 ‘숨쉬기(breathing)’ 모드로 수축·팽창하며, M_z는 기본 주파수 ω_B에 대한 비선형 왜곡을 보이지만, 2nd harmonic 성분은 상대적으로 약하다. 이는 전류 흐름이 대칭을 유지하기 때문에 역전 대칭(breaking of inversion symmetry)이 충분히 강하게 작용하지 않기 때문이다.

핵심 메커니즘은 두 가지로 요약된다. 첫째, 메이스너 전류 포화에 따른 정상상 영역의 비선형 진동이다. 이때 정상상 영역은 전자‑포논 상호작용에 의해 완화된 TDGL 파라미터 σ = 1에 의해 충분히 빠르게 반응한다. 둘째, 어브리코소프 와전류의 집합적 움직임이다. 와전류가 존재하는 경우, AC 자극에 의해 와전류 코어가 회전·진동하면서 전류 경로가 비대칭적으로 변형되고, 이는 M_z에 2nd harmonic을 유도한다.

또한, 시뮬레이션은 B_DC가 와전류 핵생성 직전(예: 370 mT)일 때 SHG가 최대가 됨을 보여준다. 이는 메이스너 전류가 거의 포화 상태에 이르면서 작은 추가적인 AC 자극이 정상상 영역을 크게 변형시키기 때문이다. 따라서 SHG 강도는 B_DC와 B_AC의 상대 크기, 그리고 두 필드 사이의 각도에 민감하게 의존한다.

이 연구는 기존에 주로 collinear(동일축) DC‑AC 조합만을 다루던 문헌과 달리, 비공선형(orthogonal) 구성을 체계적으로 탐구함으로써 초전도 나노소자 설계에 새로운 자유도를 제공한다. 특히, 2nd harmonic 신호가 1st harmonic과 방향적으로 분리되어 측정 가능하므로, 양자 비트의 비선형 제어, 고주파 필터링, 비가역적 전송소자 등에 활용될 수 있다.
