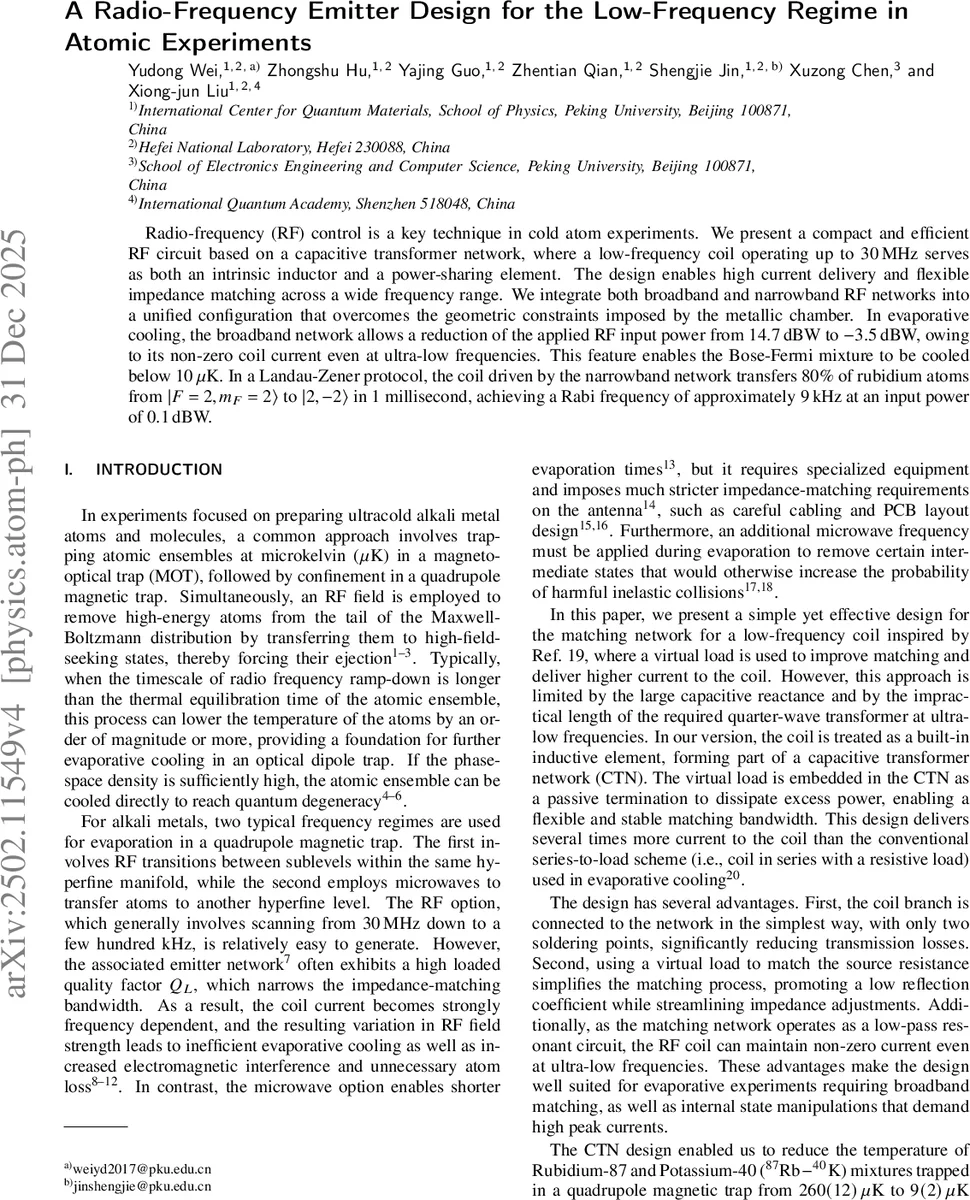

초저주파 원자 실험을 위한 고전류 RF 방출기 설계

초록

본 논문은 30 MHz 이하에서 동작하는 저주파 코일을 내장 인덕터 및 전력 분배 요소로 활용한 정전용량 변압기 네트워크(CTN)를 제안한다. CTN은 넓은 주파수 대역에서 낮은 로드 Q와 높은 전류 전달을 동시에 달성하여, 증발 냉각 시 입력 전력을 14.7 dBW에서 –3.5 dBW로 감소시키고 10 µK 이하의 온도로 냉각한다. 또한 좁은 대역 버전으로 0.1 dBW 입력에 9 kHz 정도의 라비 주파수를 얻어 1 ms 내에 루비듐 원자를 80 % 전이시킨다.

상세 분석

이 연구는 초저주파(≤30 MHz) 영역에서 기존 L형 매칭 네트워크(L‑TN)의 한계를 극복하기 위해 정전용량 변압기 네트워크(CTN)를 설계·분석하였다. CTN은 코일 자체를 네트워크의 내장 인덕터로 사용하고, 두 개의 정전용량(C₁, C₂)과 가상 부하를 통해 입력 임피던스를 50 Ω에 정밀 매칭한다. 핵심 식(1)·(2)는 코일의 저항·인덕턴스와 정전용량 값에 따라 입력 어드미턴스 Y_in을 정의하고, 공진 주파수 ω₀≈1/√(L_C·C_eq) 를 도출한다. 여기서 C_eq는 두 정전용량의 병렬 합의 역수의 합에서 1을 뺀 값이다.

CTN의 로드 Q_L은 Q_L = (R_in‖R_S)/(ω₀ L_C) 로 표현되며, 코일 저항 R_C가 작을수록 Q_L이 낮아져 매칭 대역폭이 넓어진다. 식(4)는 공진 시 코일에 전달되는 전력 P_C와 가상 부하에 전달되는 전력 P_L의 비율을 β=R_C/R_L 로 나타내며, β≪1인 실험적 상황에서 코일 전류 I_peak≈2Q_L·√(P₀/R_S) 로 추정된다. 이는 전통적인 series‑to‑load 방식에 비해 약 2Q_L 배의 전류 증폭을 의미한다.

실험에서는 다양한 코일 재료(두께가 다른 에나멜 구리선, 테플론 코팅 주석선, RG316 케이블 브레이드)를 사용해 L_C와 R_C를 측정하고, 각각에 최적의 C₁·C₂ 값을 계산하였다. 결과적으로 저저항 에나멜 구리선은 높은 전류를 제공하지만 매칭 영역을 벗어나고, RG316은 매칭은 최적이지만 전류가 제한된다. 선택적 커패시터 C_op을 직렬로 삽입하면 C_eq가 변해 공진점이 이동하고, 저저항 코일도 매칭 영역 내에서 높은 전류를 얻을 수 있다.

광범위한 매칭 대역폭과 높은 전류 전달을 동시에 달성함으로써, 증발 냉각 단계에서 RF 입력 전력을 14.7 dBW→–3.5 dBW 로 18 dB 이상 절감하고, 87Rb‑40K 혼합 기체를 10 µK 이하로 냉각하였다. 또한 좁은 대역 CTN을 이용해 0.1 dBW 입력 전력으로 약 9 kHz 라비 주파수를 얻어, 1 ms 내에 루비듐 원자를 |F=2,m_F=2⟩→|2,–2⟩ 로 80 % 전이시키는 Landau‑Zener 프로토콜을 구현했다. 이러한 성과는 CTN이 초저주파 영역에서 고전류, 저손실, 넓은 매칭 대역을 제공함을 실증한다.
