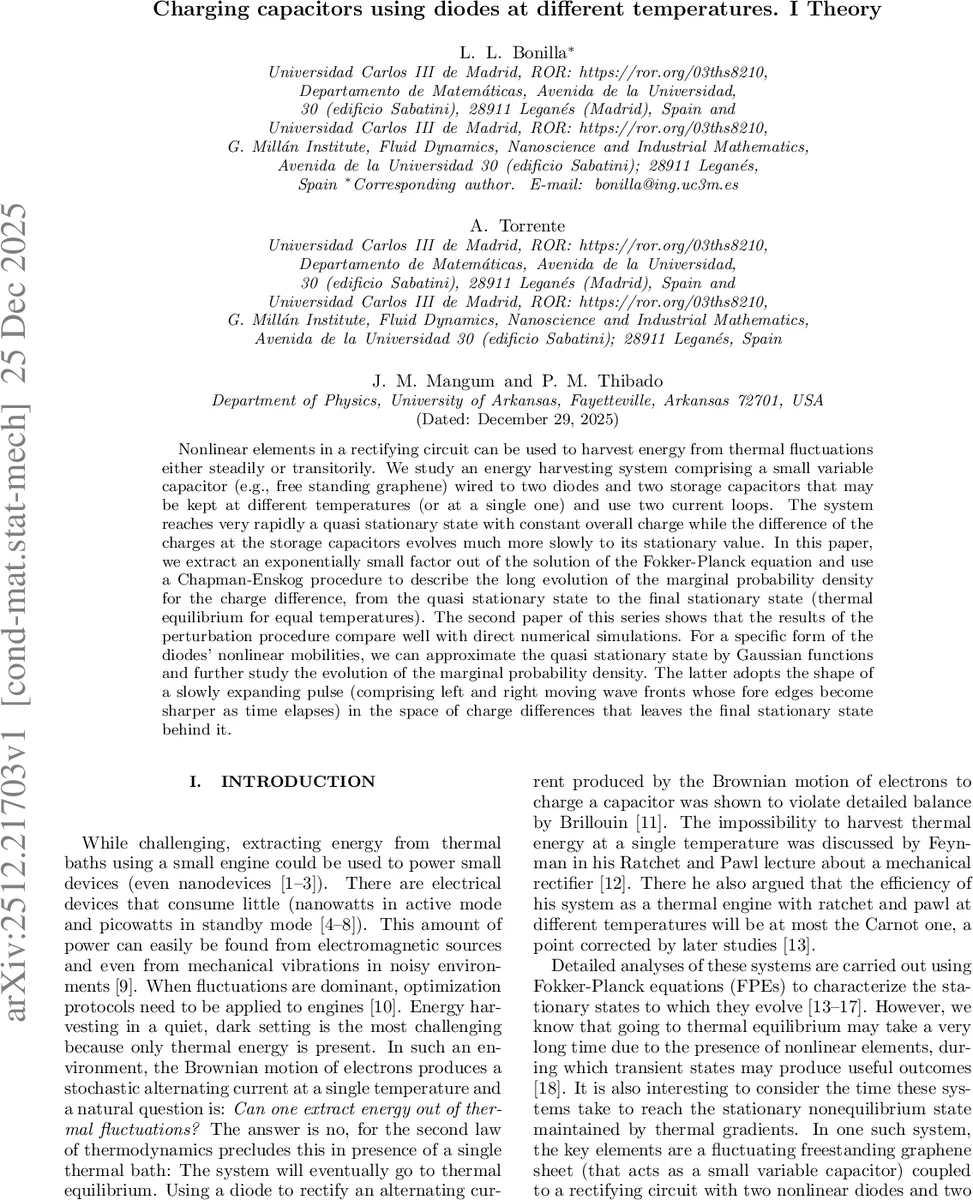

온도 차이를 이용한 다이오드 회로의 전하 축적 이론

초록

이 논문은 가변 커패시터와 두 개의 비선형 다이오드, 서로 다른 온도의 저장 커패시터들로 구성된 회로에서 열 요동을 이용해 전하를 축적하는 메커니즘을 이론적으로 분석한다. Fokker‑Planck 방정식과 Chapman‑Enskog 전개를 이용해 빠른 준정상 상태와 느리게 진화하는 전하 차이의 마진 확률밀도 함수를 도출하고, 최종 평형 혹은 비평형 정류 상태로의 접근 과정을 설명한다.

상세 분석

본 연구는 열 잡음에 의해 발생하는 전류를 정류하여 에너지를 수집하는 회로를 수학적으로 모델링한다. 핵심 요소는 자유막 그래핀(가변 커패시터)과 두 개의 비선형 다이오드, 그리고 각각 다른 온도 T₁, T₂에 놓인 저장 커패시터 C₁, C₂이다. 그래핀의 변위에 따라 전기용량 C₀=εA/d가 변하고, 이로 인해 발생하는 변위 전류가 다이오드의 전압‑전류 특성 µ(u) = 1/(1+e^{‑u/w})에 따라 각각의 저장 커패시터에 충전된다. 시스템 전체의 확률밀도 ρ(q₁,q₂,t)는 식 (1a)와 같은 2차원 Fokker‑Planck 방정식으로 기술되며, 여기서 µ_i(u_i)와 온도 의존 항이 비선형 확산·드리프트 항을 만든다.

비차원화 과정에서 작은 파라미터 ε = C₀/(2C₁)≪1과 w≪1을 도입해 변수 ξ=(q₁‑q₂)/C₀·V₀, η=(q₁+q₂)/C₀·V₀(1+ε) 로 변환한다. 이때 전하 차이 ξ는 ε에 의해 크게 억제된 ‘빠른’ 자유도이며, 총 전하 η는 ‘느린’ 자유도로 남는다. ε→0 한계에서 평형 확률밀도는 ρ_eq∝exp
