열이력과 전단대 상호작용이 금속유리 연성에 미치는 영향

초록

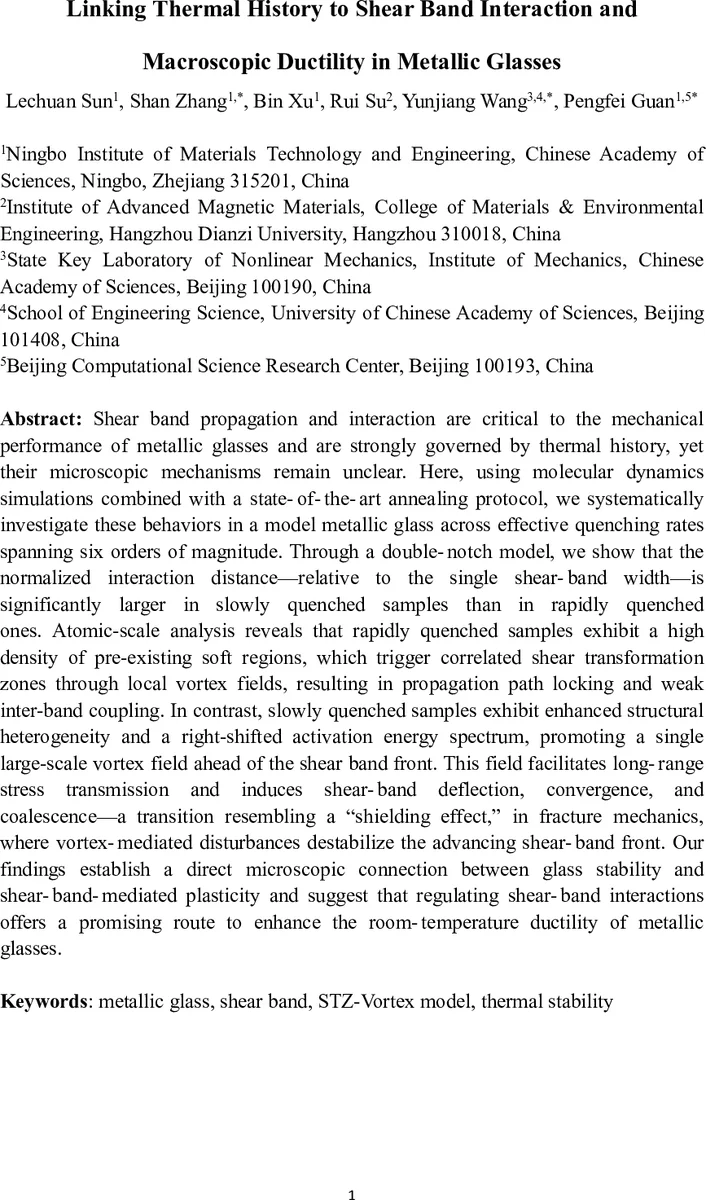

본 연구는 분자동역학 시뮬레이션과 초저속 냉각(HTC) 공정을 결합해, 급냉과 저냉 두 종류의 Zr₅₀Cu₄₀Al₁₀ 금속유리에서 전단대(전단밴드)의 전파·상호작용을 비교하였다. 급냉 시에는 연성 부위가 많이 존재해 전단대가 경로를 고정하고 상호결합이 약한 반면, 저냉 시에는 구조적 이질성이 커져 대규모 와류장이 전단대 전면에 형성되어 장거리 응력 전달과 전단대 편향·수렴·합류를 촉진한다. 이러한 차이는 전단대 간 상호작용 거리와 스트레스 드롭(Δτ/τ_y) 변화에 직접 반영되며, 저냉 유리는 보다 큰 상호작용 거리와 향상된 연성을 보인다.

상세 분석

본 논문은 금속유리의 연성 향상을 위한 전단대 상호작용 메커니즘을 원자 수준에서 정량화하려는 시도로, 두 가지 핵심 변수를 설정하였다. 첫 번째는 열이력, 즉 효과적인 냉각 속도(10⁴ K/s vs 10¹⁰ K/s)이며, 두 번째는 이중 노치(double‑notch) 구조에서 두 전단대 사이의 초기 간격 D를 변조해 전단대 간 상호작용 강도를 제어한 것이다. 시뮬레이션은 LAMMPS 기반으로 Zr₅₀Cu₄₀Al₁₀ 합금을 EAM 포텐셜로 모델링했으며, 저냉 시에는 HTC(Hybrid Thermal Cycling)와 Swap‑MC를 결합해 실험적 주조 속도에 근접한 구조를 생성하였다.

구조적 차이는 두 샘플의 원자 배치와 자유 부피 분포에서 뚜렷이 나타난다. 급냉(H‑Sample)은 높은 자유 부피와 낮은 단거리 순서(SRO)로 인해 연성 부위(soft region)가 고르게 퍼져 있다. 이러한 부위는 로컬 와류(vortex)장을 형성해 인접한 전단 변형대(STZ)와 결합하지만, 와류장의 크기가 작고 지속 시간이 짧아 전단대 전면에 장거리 응력 전달이 제한된다. 결과적으로 전단대는 ‘경로 고정(path locking)’ 현상을 보이며, 두 전단대가 서로를 크게 방해하지 못하고 독립적으로 전파한다.

반면 저냉(L‑Sample)은 구조적 이질성이 강화되고, 에너지 장벽이 오른쪽으로 이동하는 활성화 에너지 스펙트럼을 보인다. 이는 큰 규모의 와류장이 전단대 전면에 형성되어, 전단 변형을 앞서서 장거리 전단 응력을 전파한다는 의미다. 와류장은 전단대 앞쪽에 ‘방패 효과(shielding effect)’를 제공해 전단대가 급격히 전파되는 것을 억제하고, 대신 전단대가 편향·수렴·합류하는 복합 경로를 만든다. 이러한 메커니즘은 전단대 간 상호작용 거리를 기하학적 전단대 폭(δ) 대비 크게 확대시키며, Δτ/τ_y 감소(즉, 스트레스 오버슈트 완화)와 직접 연관된다.

정량적으로는 전단대 간 스케일링 거리 S/δ가 약 2~3일 때 Δτ/τ_y가 최소값을 보이며, 이는 전단대가 최적의 상호작용을 통해 에너지 소산을 극대화하고 연성을 향상시키는 구간이다. 급냉 샘플에서는 이 최소값이 상대적으로 작은 S에서 나타나는 반면, 저냉 샘플은 더 큰 S에서 나타나, 와류장의 장거리 전파가 상호작용 범위를 확대함을 시사한다.

또한, 원자 수준에서의 전단 변형 시각화는 급냉 샘플에서 전단대 전면에 4~5개의 독립적인 STZ가 순차적으로 활성화되는 반면, 저냉 샘플에서는 연속적인 와류장이 STZ를 포괄하고, 전단대가 넓은 영역에 걸쳐 부드럽게 전파되는 모습을 보여준다. 이는 급냉에서 전단대가 ‘정지‑재시작(stop‑and‑go)’ 형태로 전파되는 반면, 저냉에서는 ‘연속적 연화(continuous softening)’가 일어나 전단대가 넓게 퍼지는 차이로 연결된다.

결과적으로, 열이력에 따른 구조적 안정성은 전단대 내부의 STZ‑Vortex 상호작용을 재조정하고, 전단대 간 장거리 상호작용을 촉진하거나 억제한다. 저냉 유리의 경우, 전단대 간 ‘방패 효과’를 이용해 전단대가 서로를 방해하고 에너지 소산을 확대함으로써 실질적인 연성 향상이 가능함을 입증하였다. 이러한 통찰은 전단대 상호작용을 제어하는 미세구조 설계(예: 전처리, 나노구조 도입) 전략이 금속유리의 실용적 연성 개선에 핵심적인 역할을 할 수 있음을 시사한다.
