플루오라이드 도핑으로 향상된 디옵사이드 소결성 및 생체활성

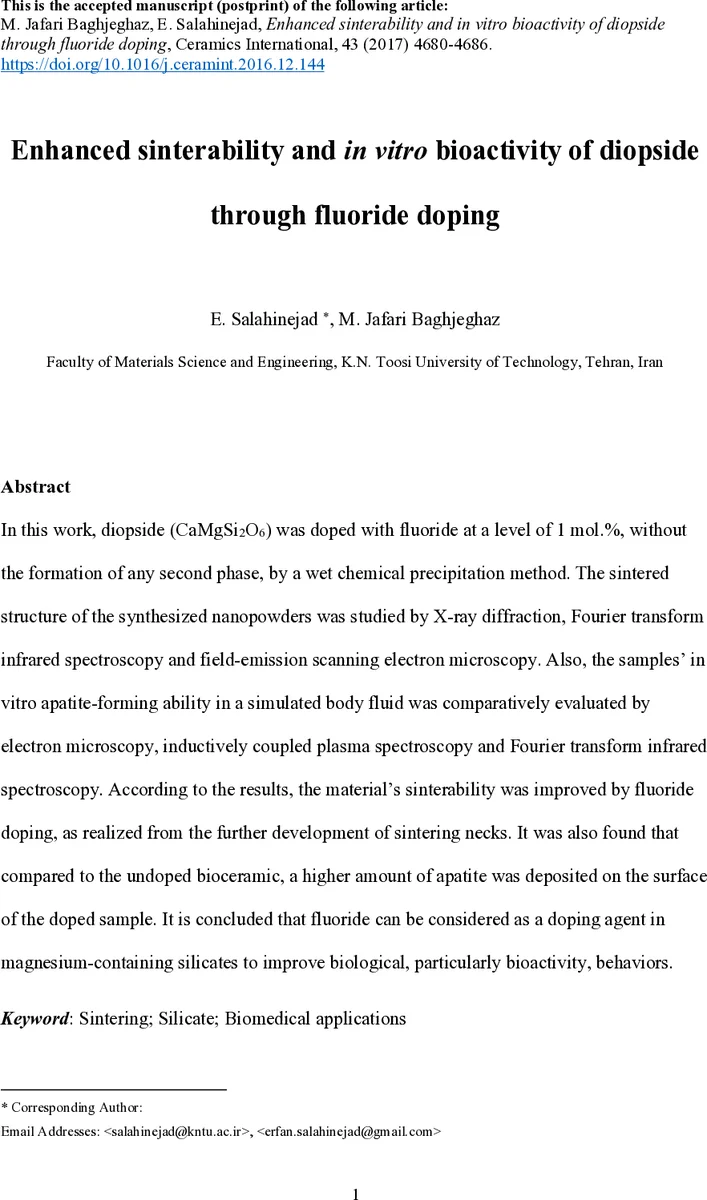

초록

본 연구에서는 1 mol% 플루오라이드를 디옵사이드(CaMgSi₂O₆) 입자에 첨가하여 두 번째 상 없이 순수한 구조를 유지하면서 소결성을 개선하고, 인공 체액(SBF) 내에서의 무기질 침전(아파타이트) 형성을 촉진함을 확인하였다.

상세 분석

본 논문은 마그네슘 함유 실리케이트인 디옵사이드를 1 mol% 수준의 플루오라이드(F⁻)로 도핑하는 새로운 합성 경로를 제시한다. 전구체는 CaCl₂, MgCl₂, SiCl₄와 MgF₂를 이용한 습식 침전법으로, pH 10에서 암모니아 용액을 첨가해 침전물을 얻고 120 °C에서 건조한 뒤 1200 °C에서 2 h 소결하였다. XRD 분석 결과, 플루오라이드 도핑 시 두 번째 상이 전혀 검출되지 않았으며, 피크 강도와 날카로움이 증가해 결정성 및 결정립 크기가 52 nm(무도핑)에서 66 nm(도핑)으로 확대된 것을 확인했다. 이는 플루오라이드가 실리케이트의 용융점을 낮추어 동일 온도에서의 동질 온도가 상승함에 따라 결정 성장과 재결정이 촉진된 것으로 해석된다. FTIR 스펙트럼에서는 Si‑F 결합에 해당하는 800 cm⁻¹·930 cm⁻¹ 피크가 나타났으며, 기존 Si‑O 피크가 2‑5 cm⁻¹ 정도 고주파 이동하는데, 이는 전기음성도가 높은 플루오라이드가 O를 부분적으로 대체하면서 Si‑O 결합의 전자 구성이 변했기 때문이다. SEM 및 FE‑SEM 관찰에서는 도핑 시 입자 평균 크기가 300 nm에서 800 nm으로 증가하고, 소결 목(neck) 직경이 150 nm에서 500 nm으로 확대되어 소결 진행도가 현저히 향상된 것을 확인하였다. 또한, 건조 단계에서 NH₄Cl이 다량 존재하여 소결 과정에서 승화하면서 다공성을 유도, 이는 체액과의 접촉 면적을 확대해 생체활성에 기여한다. SBF 침윤 실험(3 일) 결과, 무도핑 시 표면에 미세한 아파타이트 전구체가 일부만 형성된 반면, 도핑 시 표면 85 % 이상이 20 nm 두께의 균일한 판상 아파타이트(탄산·플루오로카보네이트 혼합)로 덮였다. EDS 분석은 P와 Ca 신호가 강화된 것을 보여 아파타이트 형성이 촉진됨을 뒷받침한다. FTIR에서는 1000 cm⁻¹ 부근의 인산 피크와 1420‑1550 cm⁻¹의 탄산 피크가 강화되었으며, 3570 cm⁻¹의 OH 피크가 소멸해 탄산·플루오로카보네이트 아파타이트가 형성된 것을 확인한다. ICP‑AES 측정에서는 침윤 전후 Ca, Mg, Si 농도가 상승했으며, 이는 디옵사이드 매트릭스의 부분 용해와 동시에 초포화 용액을 형성해 아파타이트 석출을 촉진하는 메커니즘으로 해석된다. 종합하면, 플루오라이드 도핑은 디옵사이드의 소결 촉진, 결정성 향상, 그리고 체액 내에서의 아파타이트 형성 능력을 동시에 개선하는 효과적인 전략임을 입증한다.
