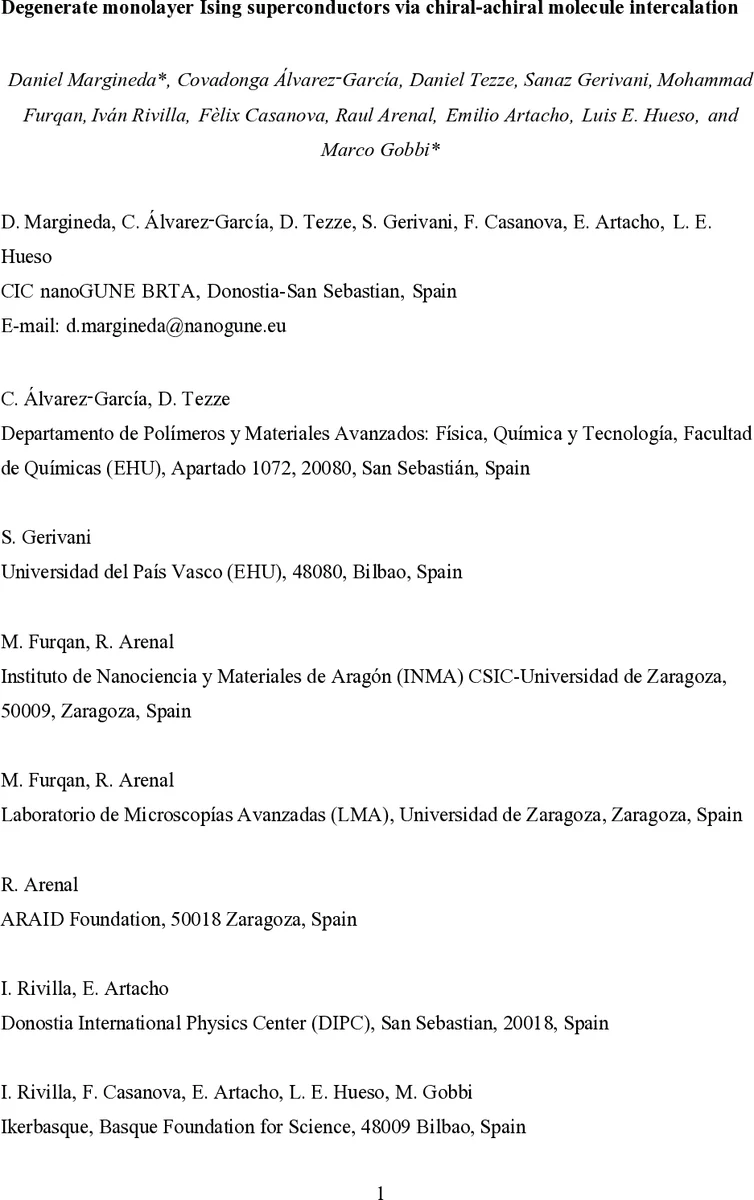

분자 삽입으로 구현한 단층 이징 초전도체

초록

본 연구는 나노두께 TaS₂와 NbSe₂에 카이랄·비카이랄 유기 양이온을 삽입해 층간 결합을 약화시키고, 전자적으로 분리된 단층과 유사한 이징 초전도 특성을 구현한다. TaS₂는 분자 크기와 대칭에 관계없이 완전한 층간 탈동조를 보여 2D 이징 초전도성을, NbSe₂는 큰 분자와 전하 전달에 의해서만 거의 2D 거동을 나타낸다. 전송은 모든 시료에서 역전되지 않아 전반적인 반전 대칭이 보존됨을 확인하였다.

상세 분석

이 논문은 전통적인 기계적 박리나 화학적 박리 없이, 전극 전위 차이에 의해 자발적으로 진행되는 갈바니 전기화학적 삽입(galvanic intercalation) 방법을 이용해 15~30 nm 두께의 2H‑TaS₂와 2H‑NbSe₂ 플라크에 유기 양이온을 삽입한다. 삽입된 분자는 인덱스가 서로 다른 알킬암모늄(TEA, CTA 등)과 L‑Pr, D‑Pr이라는 두 개의 카이랄 프로린 유도체로 구성되어, 크기와 대칭성이 다양하게 조절된다. XRD와 STEM 분석을 통해 삽입 후 층간 거리 d₍int₎가 1.0–1.5 nm로 확대되고, 정규적인 유기·무기 초격자(superlattice)가 형성됨을 확인하였다. 전하 전달은 한 분자당 전자 하나가 TMD 층에 주입되는 형태이며, Hall 측정에서 전하 농도 감소가 관찰되는데, 이는 전자 도핑뿐 아니라 실제 전류가 흐르는 유효 층 수가 감소했기 때문이라고 저자들은 해석한다.

전기 전도성 측면에서 TaS₂ 계열은 삽입 후 전이 온도 T_c가 2.8 K(비카이랄)에서 최대 4.7 K(카이랄 D‑Pr)까지 상승한다. 특히, T_c가 단층 TaS₂(≈2.5 K)와 거의 일치하거나 그 이상으로 향상된 점은 층간 결합이 완전히 차단되어 전자들이 사실상 독립적인 단층으로 동작한다는 강력한 증거이다. Hall 데이터는 CDW 전이(≈70 K)에서의 부호 전이가 억제되고, 전자·정공 혼합이 사라져 전하 운반체가 전자 중심으로 전이함을 보여준다. 이는 CDW 억제와 연관된 전자 구조 변화를 의미한다.

NbSe₂ 계열은 반대 양상을 보인다. 삽입된 분자의 크기가 클수록 T_c가 감소하고, 가장 큰 분자(CTA)에서도 3 K 이하로 제한된다. 이는 NbSe₂가 원래 3D 전자 구조를 가지고 있어 층간 결합이 완전히 차단되기 어렵기 때문이다. Hall 측정에서는 전하 농도 감소가 약 1 × 10¹³ cm⁻² 수준에 머물며, 전류가 전체 두께에 걸쳐 흐른다. 따라서 NbSe₂에서는 전하 전달이 초전도 특성에 미치는 영향이 제한적이며, 층간 거리 확대가 주된 2D화 요인으로 작용한다.

이징 초전도성 검증을 위해 상전계 상한장 H_c2(θ) 를 각도 의존적으로 측정하였다. TaS₂ 초격자에서는 θ = 0°(면내)에서 H_c2가 파울리 한계(1.84 T_c)보다 크게 초과하고, 각도 의존성 곡선이 2D 이징 모델에 매우 잘 맞는다. 특히 카이랄 D‑Pr 삽입체에서도 동일한 2D 특성이 유지되며, H_c2‖(0) ≈ 7 H_P ≈ 32 T까지 도달한다. 이는 층간 탈동조가 완전히 이루어졌음을 의미한다. NbSe₂에서도 비슷한 쿠스 형태가 관찰되지만, H_c2‖(0) 값은 삽입체 크기에 따라 점진적으로 증가하며, 최대 약 3 T 수준에 머문다. 이는 NbSe₂가 완전한 2D화에 도달하지 못했음을 시사한다.

전송 비가역성(비대칭 전류-전압 특성) 검사는 모든 시료에서 부재함을 확인하였다. 이는 삽입된 분자가 비카이랄이든 카이랄이든 전체 초격자의 반전 대칭을 보존한다는 강력한 증거이며, 이전에 보고된 비대칭 초전도(Parity‑breaking)와는 근본적으로 다르다. 저자들은 이를 “전자적으로 분리된 단층이 서로 반대 스핀 분할 밴드를 갖고, 열·터널링을 통해 약하게 결합한다”는 모델로 설명한다. 즉, 각 층은 자체적으로 이징 스핀 고정(Ising spin‑locking)을 유지하지만, 전체 구조는 전역적인 inversion symmetry을 유지한다.

결론적으로, 이 연구는 (1) 갈바니 삽입을 통한 분자 삽입이 TMD 초격자의 층간 거리와 전하 농도를 정밀하게 조절할 수 있는 실용적 방법임을, (2) TaS₂에서는 분자 크기·대칭과 무관하게 완전한 2D 이징 초전도성을 구현함을, (3) NbSe₂에서는 층간 전자 구조가 더 강하게 3D적이어서 큰 분자와 충분한 전하 전달이 필요함을, (4) 전송 비가역성이 없으며 반전 대칭이 보존되는 점에서 카이랄 분자 자체가 비정통 초전도성을 유도하지 않음을 명확히 밝혔다. 이는 차세대 초전도 디바이스(예: 토폴로지컬 퀴스, 스핀트로닉스) 구현을 위한 재료 플랫폼으로서, 고품질, 대면적, 공정 친화적인 분자‑TMD 초격자를 제공한다는 점에서 큰 의미를 가진다.
