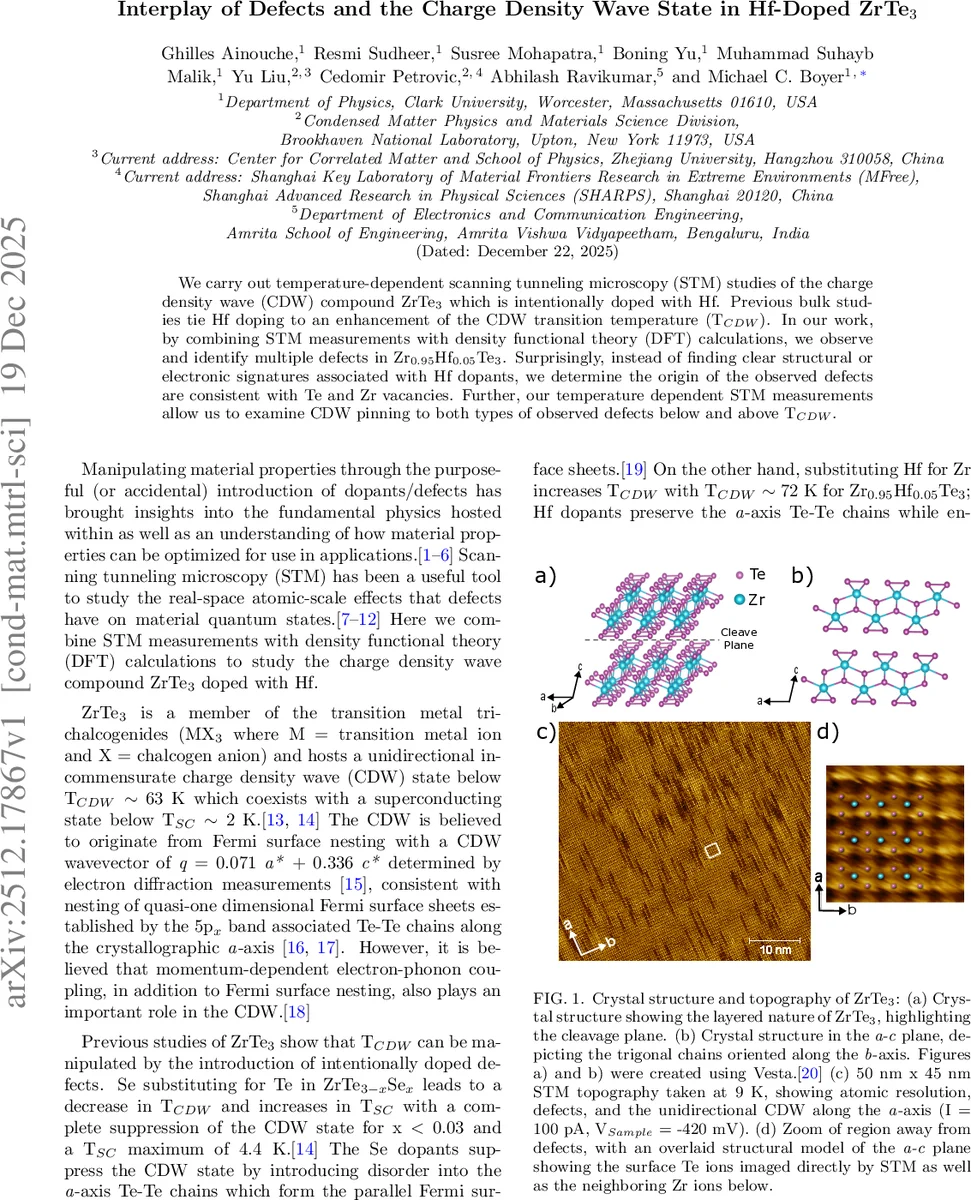

Hf 도핑 ZrTe₃에서 결함과 전하밀도파의 상호작용

초록

Zr₀.₉₅Hf₀.₀₅Te₃를 저온·고온 STM으로 조사한 결과, 관찰된 결함은 Hf 대신 Te와 Zr 결손에 기인함을 DFT 시뮬레이션으로 확인하였다. 두 종류의 결함(어두운 결함과 밝은 결함)이 CDW와 결합(pinning)되는 방식을 온도에 따라 분석하였다.

상세 분석

본 연구는 Hf가 도핑된 ZrTe₃의 표면을 9 K에서 92 K까지 온도 의존적으로 스캐닝 터널링 현미경(STM)으로 관찰하고, 전자구조 계산(Density Functional Theory, DFT)으로 실험 데이터를 재현함으로써 결함의 본질을 규명하였다. 초기 기대와 달리, STM 영상에서 반복적으로 나타나는 두 종류의 결함은 Hf 원자 치환이 아니라 Te 원자 결손(Extended Dark Defect, EDD)과 Zr 원자 결손(Extended Bright Defect, EBD)으로 해석된다.

EDD는 a축을 따라 약 14~15개의 단위셀에 걸쳐 어두운 선형 형태를 보이며, 라인컷 분석에서 중앙에 단일 피크가 나타나는 것이 특징이다. 이는 Te(2)–Te(3) 쌍 중 하나가 사라지고 남은 Te 원자가 중앙으로 재배열된 구조적 변형을 의미한다. DFT 최적화와 Tersoff‑Hamann 방식의 STM 시뮬레이션은 이러한 피크와 어두운 영역을 정확히 재현했으며, 결함 부근의 전자밀도 감소가 관측된다.

EBD는 a축을 따라 약 12개의 단위셀에 걸쳐 밝은 선형 형태를 보이며, 라인컷에서는 중심부가 약간 함몰된 상승 곡선을 나타낸다. 구조적 변형이 미미해 보이지만, DFT에서 Zr 결손을 도입하면 주변 네 개의 Te 원자가 비대칭적으로 이동하고, 표면에서 밝은 전자밀도 상승이 발생한다. 시뮬레이션 결과는 실험 이미지와 정량적으로 일치한다.

Hf 원자 치환을 가정한 DFT 시뮬레이션은 표면 전자구조에 거의 변화를 주지 않으며, STM 이미지에서도 차이를 찾을 수 없었다. 이는 Hf가 Zr와 전자 수와 원자 반경이 거의 동일해 격자 변형을 최소화한다는 기존 보고와 일치한다.

CDW 파동벡터 q_CDW = 0.07 a*는 FFT 분석에서 기존 X‑ray·전자회절 결과와 동일하게 확인되었다. 온도 상승에 따라 CDW 강도가 약해지지만, 결함 주변에서는 CDW가 여전히 국소적으로 고정(pinned)되는 현상이 관찰되었다. 특히 EDD(Te 결손) 부근에서는 CDW 위상이 크게 왜곡되어 결함이 CDW의 위상 고정점 역할을 함을 확인했다. 반면 EBD(Zr 결손)에서는 CDW 위상이 비교적 완만하게 변형되며, 결함이 전자적 포텐셜 변화를 통해 CDW를 약하게 고정한다는 점이 드러났다.

이러한 결과는 결함 종류에 따라 CDW와의 상호작용 메커니즘이 다르며, 결함이 전자-포논 결합을 통해 CDW 전이 온도(T_CDW)를 상승시키는 역할을 할 수 있음을 시사한다. 특히 Te 결손이 a축의 Te‑Te 사슬을 직접 파괴함으로써 전자 밴드 구조와 Fermi surface 네스팅을 변형시키고, 이는 T_CDW 상승과 연관될 가능성을 제시한다.

전체적으로, Hf 도핑이 실제로는 결함(특히 Te와 Zr 결손)을 유도하거나 기존 결함을 억제하지 않으며, 관측된 CDW 강화는 이러한 비의도적 결함에 기인한다는 중요한 교훈을 제공한다. 이는 전이금속 삼할로겐화물에서 의도적·비의도적 도핑이 전자상태와 격자 진동을 어떻게 재구성하는지를 이해하는 데 중요한 실험·이론적 기반을 제공한다.
