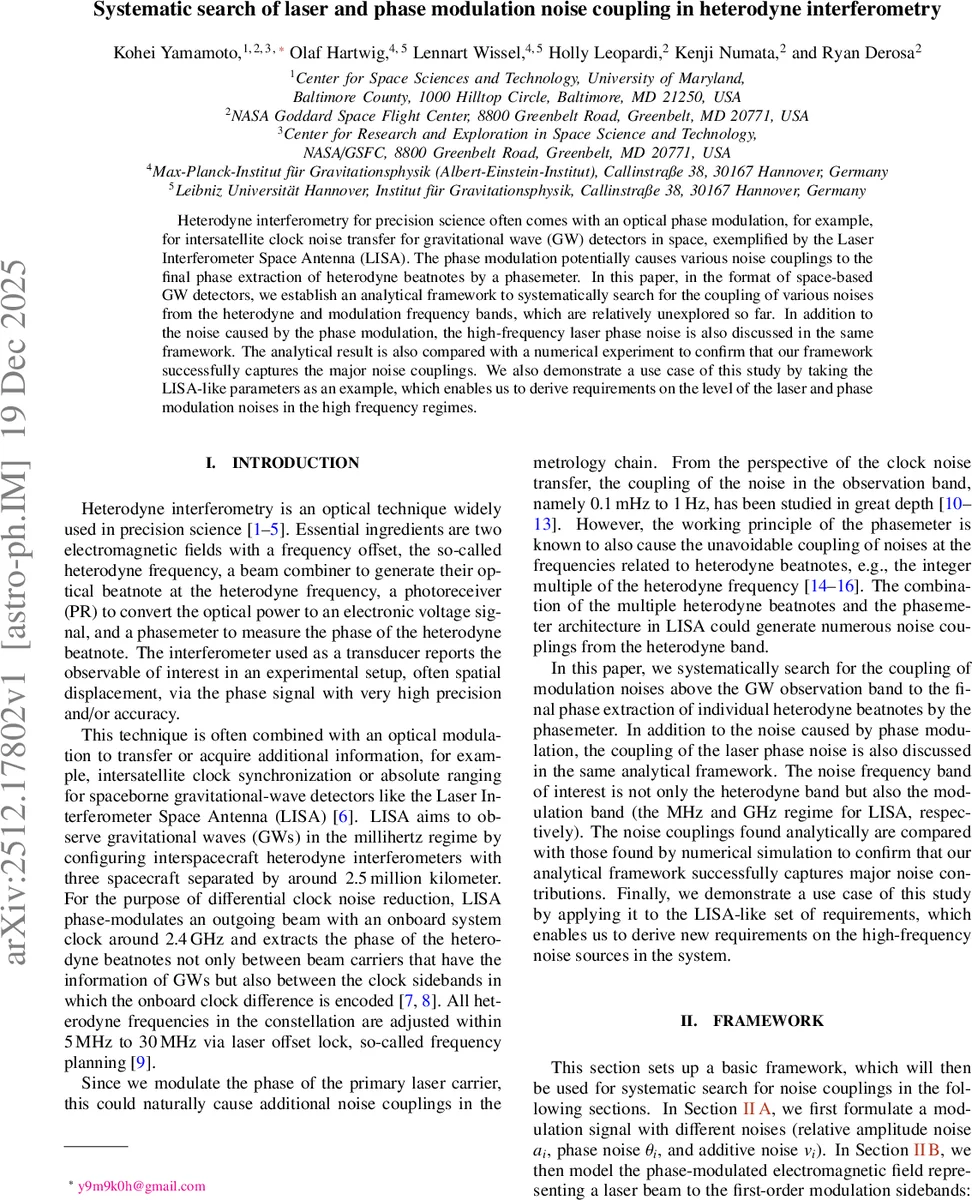

헤테로다인 인터페로메트리에서 레이저·위상 변조 잡음 결합의 체계적 탐색

초록

본 논문은 LISA와 같은 우주형 중력파 탐지기에 사용되는 헤테로다인 인터페로메트리에서 위상 변조와 고주파 레이저 위상 잡음이 최종 위상 추출에 어떻게 결합되는지를 분석한다. 변조·헤테로다인 두 주파수 대역을 포괄하는 수학적 프레임워크를 구축하고, 자체·상호 잡음 결합 메커니즘을 정리한 뒤, 수치 시뮬레이션으로 검증한다. LISA‑유사 파라미터를 적용해 고주파 잡음 요구사항을 도출한다.

상세 분석

논문은 먼저 레이저 빔에 인가되는 전기광 변조 신호를 전압 형태 V_i(τ)=a_0(1+a_i)cos(ω_{m,i}τ+ϕ_{star,i}+θ_i)+v_i 로 정의하고, 변조 깊이 m_i와 전압 잡음 n_i를 도입한다. 변조된 빔은 Jacobi‑Anger 전개를 이용해 1차 측면밴드(usb, lsb)와 캐리어를 포함하는 복합 전기장 E_i 로 표현된다. 여기서 레이저 고주파 위상 잡음 p_i와 변조 전압 잡음 n_i는 동일한 형태로 취급한다. 두 빔 E_i, E_j가 포토디텍터에서 간섭하면 세 종류의 헤테로다인 비트노트(캐리어‑캐리어, usb‑usb, lsb‑lsb)가 생성되고, 각각의 진폭은 J_0(m_i)J_0(m_j), J_1(m_i)J_1(m_j) 등 Bessel 함수로 가중된다.

phasemeter는 신호 s = k cos(ωτ+ϕ_k)+l cos((ω+ε)τ+ϕ_l) 형태를 받아 ϕ_k를 추출한다. 작은 부조파 l/k가 존재하면 ϕ_read ≈ ϕ_k + (l/k) sin(ετ+ϕ_l−ϕ_k) 로 위상 오차가 발생한다는 식을 이용해 잡음 결합을 정량화한다.

잡음 결합은 크게 두 범주로 나뉜다. ① 자기 잡음(self‑noise) 결합: 동일 비트노트 내에서 진폭 변동 a_n 혹은 위상 변동 ϕ_n이 2f_RIN 혹은 2f‑down‑conversion 메커니즘을 통해 관측 대역(ε)으로 전이된다. 진폭 잡음은 ω_n=2ω_A 일 때 ϕ_read에 ½ m_n sin(ρ−2ϕ_A) 형태로 기여하고, 위상 잡음은 Jacobi‑Anger 전개 후 J_1(m_n)≈m_n/2 를 이용해 ϕ_read에 −½ m_n cos(ρ−2ϕ_A) 로 나타난다. ② 상호 잡음(mutual‑noise) 결합: 한 비트노트의 잡음이 다른 비트노트의 위상 추출에 영향을 미친다. 여기서는 ω_n=ω_{het}±Δω_m 등 조건을 만족할 때 교차 항이 ϕ_read에 (l/k) sin(…) 형태로 나타난다.

헤테로다인 대역(수 MHz)과 변조 대역(수 GHz) 모두에서 위와 같은 조건을 만족하는 잡음 주파수가 존재한다. 변조 대역 잡음은 변조 신호 자체가 고주파이므로, 위의 식을 적용하면 효과적으로 헤테로다인 대역으로 다운컨버전된다. 따라서 두 대역을 통합해 전체 잡음 전이 맵을 구축할 수 있다.

이론적 전이를 수치 시뮬레이션(FFT 기반 신호 합성 + 디지털 phasemeter 모델)으로 검증했으며, 주요 결합 항목(2f_RIN, 2f‑down‑conversion, 상호 비트노트 교차) 모두 예측값과 일치함을 확인했다. 마지막으로 LISA‑유사 파라미터(Δf_m≈2.4 GHz, ω_{het}=5–30 MHz 등)를 적용해 고주파 레이저 위상 잡음 및 변조 전압 잡음에 대한 요구 수준을 도출했다. 예를 들어, 변조 전압 잡음 n_i는 ‑120 dBc/√Hz 이하, 레이저 위상 잡음 p_i는 10 Hz/√Hz 이하가 필요함을 제시한다. 이러한 요구는 기존 LISA 설계와 비교해 더 엄격한 고주파 잡음 제어가 필요함을 의미한다.

전반적으로 논문은 헤테로다인 인터페로메트리 시스템에서 고주파 잡음이 어떻게 저주파 관측 대역에 침투하는지를 체계적으로 분석하고, 설계 단계에서 잡음 예산을 정확히 배분할 수 있는 실용적인 도구를 제공한다.
