단일 이온 이방성으로 제어되는 LnMn₆Sn₆ 페리자성 카고메 금속의 마그논 특성

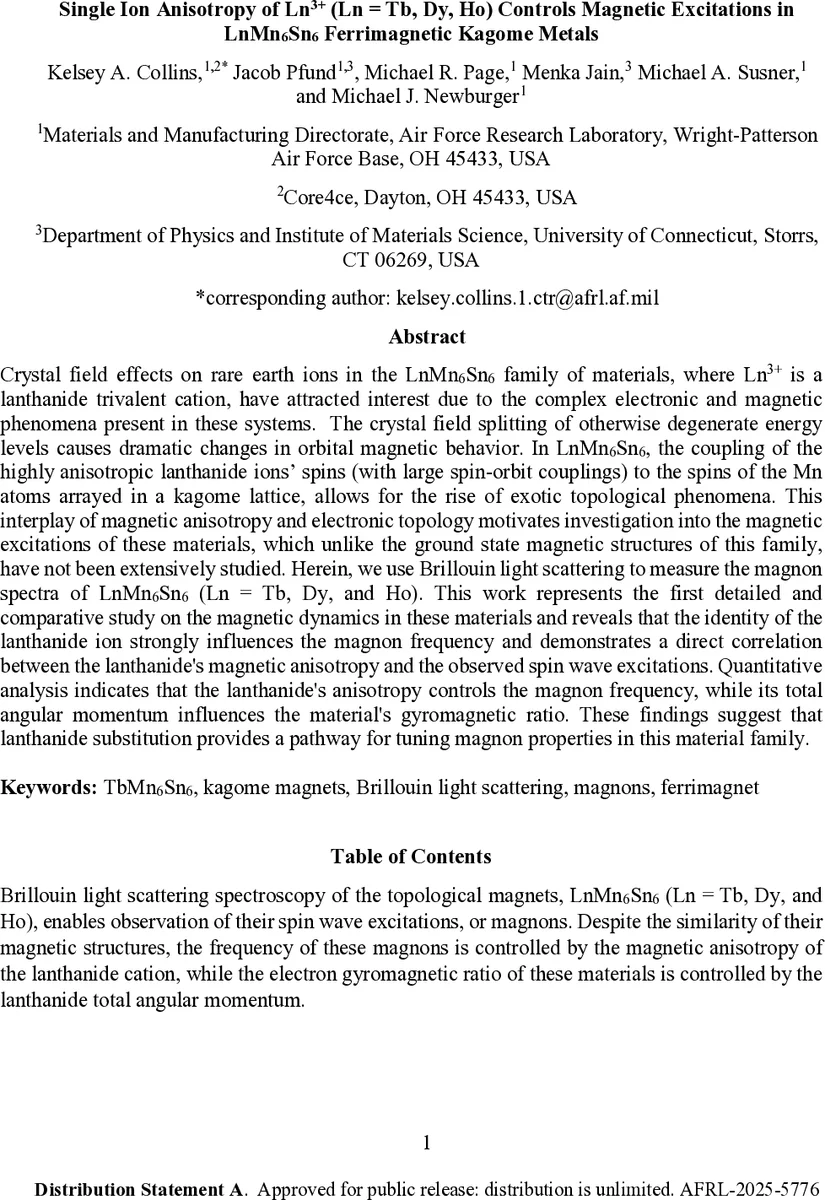

초록

본 연구는 Brillouin 광산란(BLS) 기법을 이용해 LnMn₆Sn₆(Ln = Tb, Dy, Ho) 삼중결정의 마그논 스펙트럼을 최초로 비교 측정하였다. 결과는 란탄이온의 단일 이온 이방성이 마그논의 고유 진동수에 직접적인 영향을 미치며, 란탄이온의 전각운동량(J)이 물질의 회전비(gyromagnetic ratio)를 결정한다는 두 가지 핵심 관계를 밝힌다. 온도와 외부 자기장의 변화에 따른 마그논의 이동 및 소멸 현상은 스핀 재배향 전이와 광학적 인덱스 변화에 기인한다는 가설을 제시한다.

상세 분석

본 논문은 최근 급부상하고 있는 토폴로지카마그네틱 계열인 LnMn₆Sn₆(Ln = Tb, Dy, Ho)에서 란탄이온(Ln³⁺)의 결정장(CF) 분할에 의해 발생하는 단일 이온 이방성(SIA)이 마그논 동역학에 미치는 영향을 정량적으로 규명한다. 저자들은 532 nm 파장의 레이저를 이용한 마이크로‑BLS 실험을 수행했으며, 입사광과 탐지광이 c축에 수직인 뒤편 산란 구성을 채택해 GHz‑대의 스핀파(마그논)를 직접 검출하였다.

1. 마그논 주파수와 SIA: TbMn₆Sn₆에서는 0 T, 실온에서 약 17.6 GHz의 마그논 피크가 관측되었으며, 외부 자기장을 ab면에 평행하게 증가시킬수록 주파수가 27.9 GHz까지 상승한다. DyMn₆Sn₆와 HoMn₆Sn₆에서도 유사한 단일 마그논 피크가 존재하지만, 각각 약 22 GHz, 20 GHz 수준으로 Tb계보다 낮은 주파수를 보인다. 이는 Tb³⁺(J = 6, 강한 축방향 이방성) → Dy³⁺(J = 15/2, 중간 이방성) → Ho³⁺(J = 8, 약한 이방성) 순으로 SIA가 감소함에 따라 마그논 강성도가 감소함을 의미한다.

2. 회전비와 전각운동량: 외부 자기장에 대한 주파수 변이율(d f/d H)은 Ln³⁺의 전각운동량 J에 비례한다. Tb³⁺(J = 6)에서는 가장 큰 기울기를 보이며, Dy³⁺와 Ho³⁺는 차례로 감소한다. 이는 전자 스핀‑궤도 결합이 강한 란탄이온이 전체 자화에 기여하는 비중이 크기 때문에, 유도된 유효 회전비 γ_eff = γ·(1 + α J) 형태로 표현될 수 있음을 시사한다.

3. 스핀 재배향 전이와 온도 의존성: BLS 측정에서 0 T, 253 K 이하에서는 마그논 피크가 사라지는 현상이 관찰되었다. 이는 TbMn₆Sn₆의 스핀 재배향 전이 온도(T_SR ≈ 312 K)와 연관된 것으로, 저온에서는 축방향(easy‑axis) 상태로 전이하면서 마그논 모드가 억제되거나 광학적 흡수 계수가 변해 신호가 소멸한다는 두 가지 가능성을 제시한다. Dy와 Ho 계열도 각각 T_SR ≈ 272 K, 185 K를 갖으며, 실온에서는 이미 평면(easy‑cone) 상태에 있어 BLS 신호가 지속된다.

4. Kagome 층의 토폴로지와 마그논: Mn 원자들이 2‑차원 Kagome 격자를 형성함으로써 비정상적인 밴드 구조와 디랙/와일 점을 제공한다. 란탄이온의 SIA가 Mn‑층의 스핀 구조를 강제함으로써, 전자‑스핀 결합이 강화되고 토폴로지 마그논(디스퍼전리스 밴드와 보호된 에지 모드)의 존재 가능성이 높아진다. 비록 현재 실험에서는 직접적인 토폴로지 마그논을 확인하지 못했지만, 마그논 주파수 조절이 가능한 플랫폼으로서의 잠재력을 강조한다.

5. 실험적 한계와 향후 과제: 레이저 가열 및 비열광학 효과가 스핀 재배향을 유도할 가능성이 제기되었으며, 이는 BLS 신호 해석에 불확실성을 남긴다. 또한, 외부 자기장의 포화 영역을 초과하지 못한 점, 고해상도 파동벡터 의존성 측정이 부재한 점이 있다. 향후 중성자 산란, THz‑펄스 분광법, 그리고 마그논 밴드 구조 계산을 결합하면 토폴로지 마그논의 존재와 SIA‑조절 메커니즘을 보다 명확히 할 수 있을 것이다.
