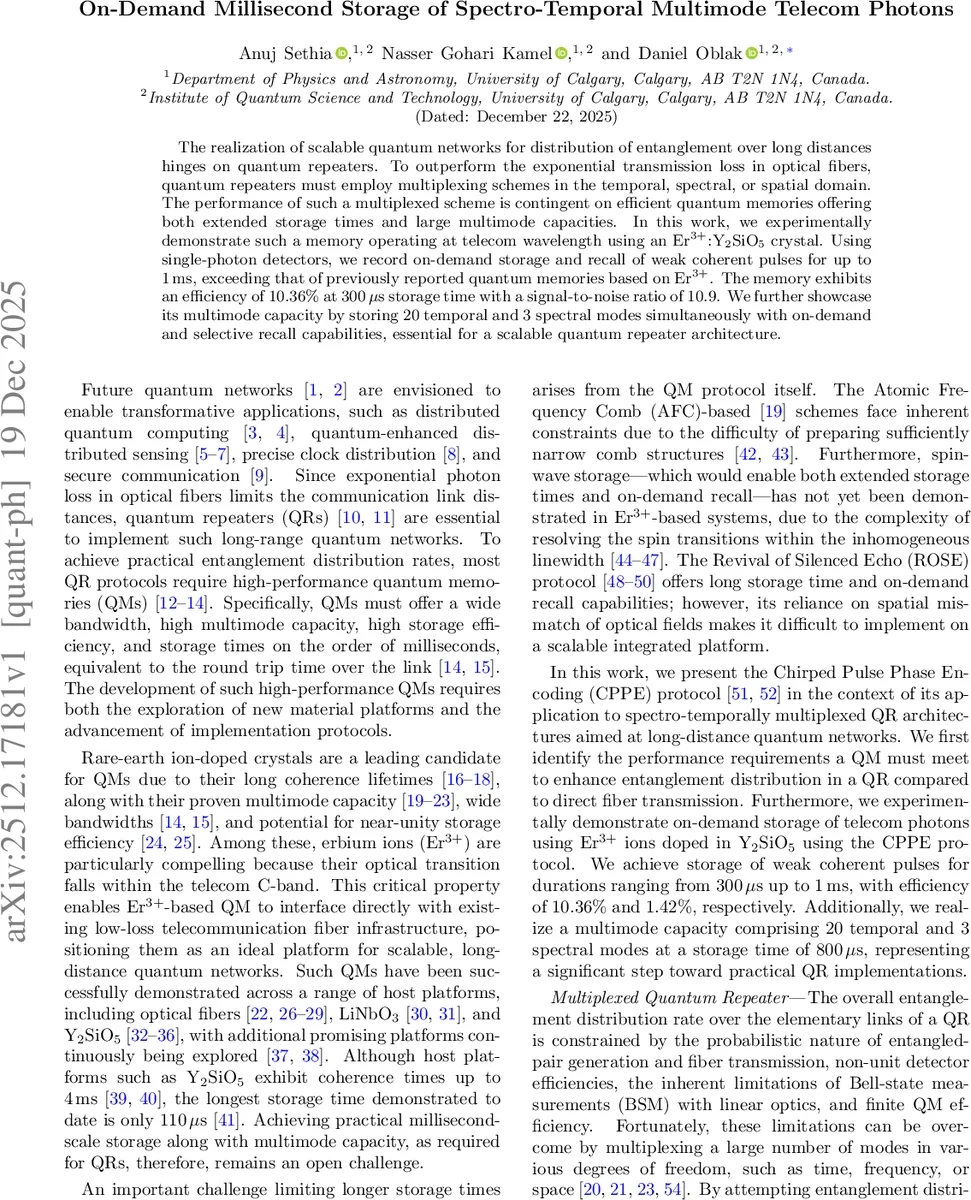

통신 파장 양자 메모리, 밀리초 저장과 다중모드 구현

초록

본 연구는 1 ms까지 온디맨드 저장이 가능한 에르븀 도핑 Y₂SiO₅ 결정 기반 양자 메모리를 구현하고, 300 µs에서 10.36 %의 효율과 SNR 10.9를 달성하였다. 또한 20개의 시간 모드와 3개의 주파수 모드를 동시에 저장·선택적 복구함으로써 장거리 양자 반복기에 필요한 멀티모드 용량을 입증하였다.

상세 분석

이 논문은 텔레콤 C‑밴드(≈1550 nm)와 직접 호환되는 에르븀(Er³⁺) 이온을 Y₂SiO₅ 매트릭스에 도핑한 결정에서 Chirped Pulse Phase Encoding(CPPE) 프로토콜을 적용한 양자 메모리의 실험적 구현을 상세히 보고한다. 핵심은 두 개의 강한 챈프 펄스를 이용해 원자 집합의 집단 회전을 비가역적으로 제어함으로써 기본 에코를 억제하고, 두 번째 챈프 이후에 발생하는 재에코를 온디맨드로 회수하는 방식이다. 이 과정에서 챈프 펄스는 sech 형태의 진폭과 선형 주파수 스윕을 갖는 adiabatic rapid passage(ARP)를 수행하도록 설계되어, 파워와 주파수 변동에 대한 내성을 확보한다. 실험에서는 5 ppm ¹⁶⁷Er³⁺:Y₂SiO₅ 크리스털을 500 mK 초저온 He‑3 냉각기 안에 배치하고, 3 T 외부 자기장을 D₁‑D₂ 평면에 135° 각도로 인가해 전자 스핀 레벨을 분리하였다. 광입력은 0.75 µs FWHM의 로렌츠형 약한 코히런트 펄스로, 평균 광자 수는 결정 입구에서 약 720 개이며, 전체 광전송 효율(≈20 %)을 고려하면 메모리 내 실제 흡수 광자는 약 144 개 수준이다. 저장 효율은 300 µs에서 10.36 %, 1 ms에서는 1.42 %로, 지수적 감쇠를 보이며 추정된 광학 코히런스 시간 T₂는 858 µs(±80 µs)이다. 잡음은 주로 챈프 펄스가 완전한 π‑펄스를 이루지 못해 발생하는 자발 방출이며, SNR은 300 µs에서 10.9, 1 ms에서는 1.5 수준이다. 멀티모드 측면에서 저자들은 800 µs 저장 동안 25개의 시간 모드를 연속으로 입력하고, 3개의 주파수 셀(각 4 MHz 간격)으로 구분된 스펙트럼 영역에 동시에 저장하였다. 시간 모드 간 최소 간격은 7 µs이며, 이는 τ₂(두 번째 챈프와 재에코 사이의 지연)보다 짧아야 재에코와 겹치지 않는다. 선택적 복구는 두 번째 챈프 이후 AOM을 이용해 특정 주파수 성분만을 통과시킴으로써 구현되었으며, 각 스펙트럼 모드별 효율은 1.20 %~1.66 % 범위에 머물렀다. 전체 멀티모드 용량은 Mₜ×Mₛ≈60(시간 × 주파수)으로, 양자 반복기 설계에 요구되는 최소 용량(≥60)과 일치한다. 마지막으로 저자들은 양자 반복기 성능 모델을 제시해, 메모리 효율 η₀≥65 %와 코히런스 시간 T₂≥3 ms, 멀티모드 수 M≥60이 충족될 때 직통 전송보다 엔탱글먼트 전송률이 우위에 설 수 있음을 보였다. 현재 실험은 η₀≈23 %에 불과하지만, 광학 깊이 향상, 임피던스 매칭, 그리고 광학 캐비티 삽입 등을 통해 η₀를 65 % 이상으로 끌어올릴 여지가 충분히 존재한다.
