스크리닝된 그래핀에서 구현된 카이랄‑헬리컬 접합의 양자화 전송

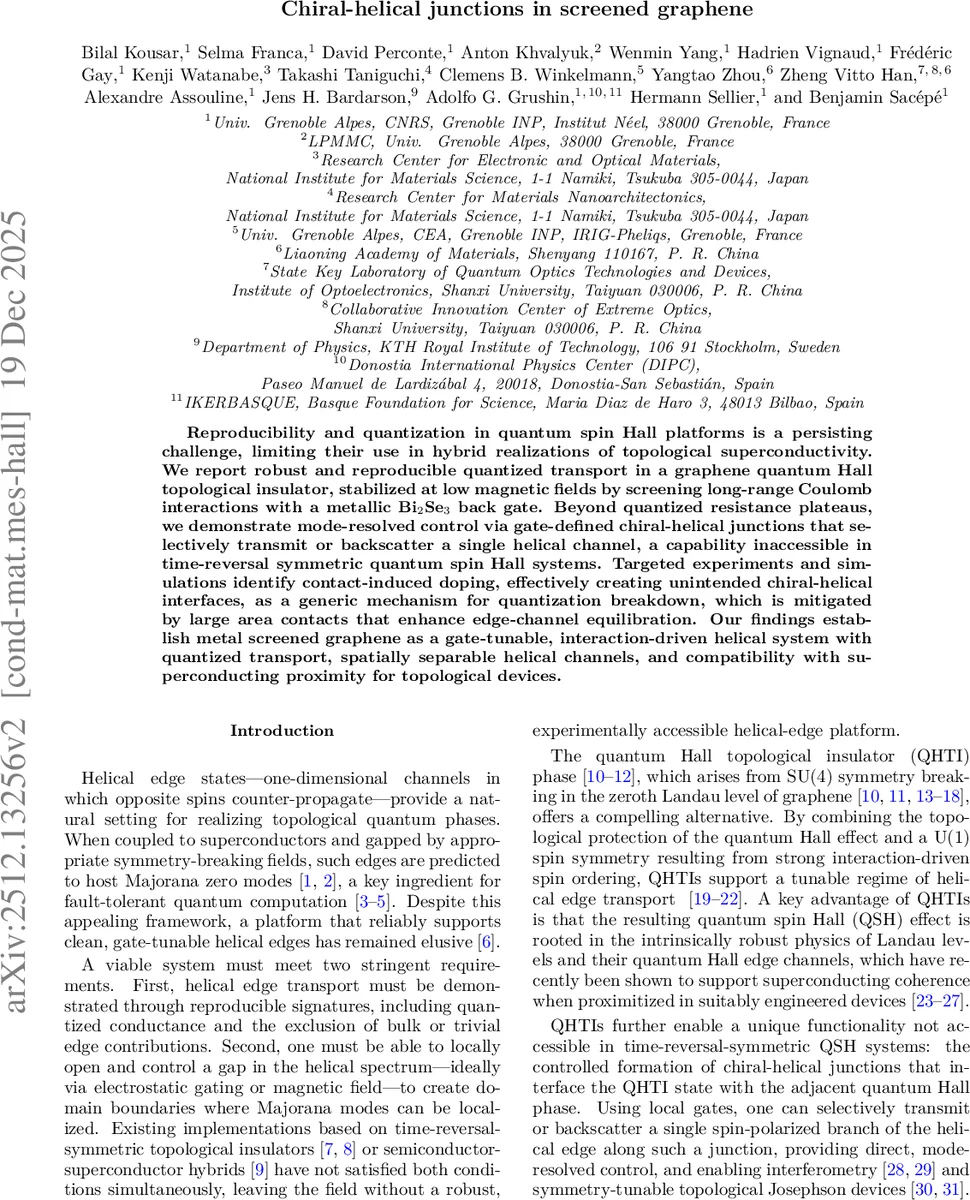

초록

본 연구는 금속 Bi₂Se₃ 백게이트로 장거리 쿠롱 상호작용을 스크리닝한 그래핀에서 저자기장(≈2 T)에서도 양자 홀 위상절연체(QHTI) 상태를 안정화하고, 전극 접촉에 의한 도핑을 제어함으로써 전송 저항이 3/2·h/e²로 정확히 양자화되는 현상을 재현하였다. 또한 게이트로 정의된 카이랄‑헬리컬 접합을 이용해 단일 헬리컬 채널을 선택적으로 전송·반사시켜, 전통적인 시간역대칭 QSH 시스템에서는 불가능한 모드‑해상도 제어를 실현하였다.

상세 분석

이 논문은 두 가지 핵심 기술적 난관을 동시에 해결한다. 첫째, 그래핀의 제로랜드레벨에서 SU(4) 대칭이 깨지면서 발생하는 양자 홀 위상절연체(QHTI) 상태는 일반적으로 높은 자기장(>15 T)이나 비선형 유전율을 가진 기판(예: SrTiO₃)에서만 관찰되었다. 저자들은 얇은 hBN(≈6 nm) 층으로 그래핀을 Bi₂Se₃ 금속 플레이트와 분리함으로써, 금속의 자유 전자가 장거리 쿠롱 상호작용을 효율적으로 스크리닝하도록 설계하였다. 이 구조는 전기적 비선형성이나 히스테리시스를 최소화하고, 저자기장(≈1.8 T)에서도 QHTI가 안정화되는 것을 실증한다.

둘째, QHTI에서 헬리컬 에지 상태는 전도성(무갭)이며, 전송 저항이 3/2·h/e²로 양자화되어야 한다. 실험에서는 Hall 바와 2단자 장치를 이용해 다양한 전극 배치와 온도(0.075 K, 4.2 K)에서 저항 플래토를 관찰했으며, 전극 면적을 크게 하면 접촉에 의한 도핑으로 형성되는 비의도적 카이랄‑헬리컬 인터페이스가 완화되어 양자화 정확도가 향상됨을 확인했다.

가장 혁신적인 부분은 상부 게이트를 이용해 국소적으로 채우기 인자 ν를 조절함으로써 카이랄‑헬리컬 접합을 형성하고, ν=0(헬리컬) 영역과 ν=±2(카이랄) 영역을 접합하는 0‑2‑0 구조를 구현한 것이다. 이 접합에서는 스핀 선택적 전송이 가능해, 한쪽 헬리컬 채널은 그대로 전파되고 다른 하나는 카이랄 채널과 스핀‑동일한 모드 간에 균등화(equilibration)되어 반사된다. Landauer‑Büttiker 모델에 기반한 스핀‑선택적 균등화 계산은 실험에서 관찰된 저항값(≈1.62·h/e²)과 정량적으로 일치한다. ν=±6으로 확장했을 때는 N=1 Landau 레벨과의 부분 균등화가 발생해 저항이 약간 감소하지만, 여전히 모델이 설명 가능한 범위에 있다.

또한, 접촉 도핑이 원인인 양자화 실패 메커니즘을 체계적으로 분석하였다. 작은 전극은 그래핀에 강한 전하 주입을 일으켜 의도치 않은 카이랄‑헬리컬 경계를 만들고, 이는 에지 채널 간 비균등한 스캐터링을 초래한다. 반면, 넓은 면적 전극은 에지 채널 간의 전하 및 스핀 평형을 촉진해 양자화된 저항을 회복시킨다. 이러한 결과는 QHTI 기반 디바이스 설계 시 전극 설계가 핵심 파라미터임을 강조한다.

마지막으로, 저자들은 QHTI가 높은 자기장에서는 밸리 편극 절연상태(ν=0)로 전이한다는 점을 확인했으며, 이는 스크리닝 효율이 감소하면서 장거리 쿠롱 상호작용이 다시 강화되기 때문이다. 이 전이점은 스핀‑대칭을 깨는 외부 자장을 가함으로써 헬리컬 스펙트럼에 가변적인 갭을 도입할 수 있음을 시사한다. 따라서 초전도 근접 효과와 결합한 토폴로지컬 조셉슨 장치 구현에 매우 유리한 플랫폼으로 평가된다.
