하드 디스크 시스템의 확장 결함과 용융 기준

초록

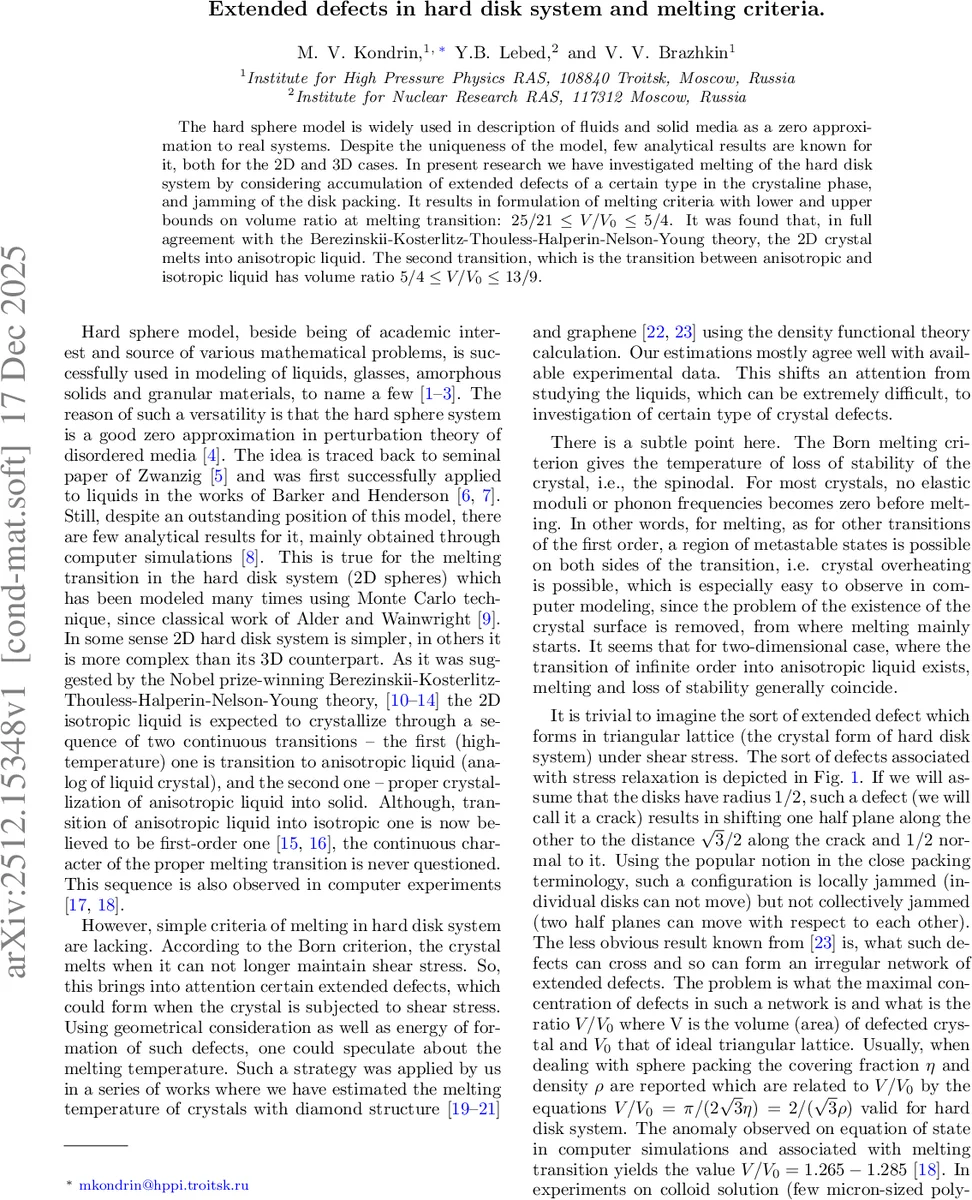

본 논문은 2차원 하드 디스크(원판) 시스템에서 삼각 격자에 발생하는 ‘크랙’ 형태의 확장 결함을 분석하여, 결정이 비등방성 액체로, 그리고 비등방성 액체가 등방성 액체로 전이되는 부피 비율(V/V₀) 구간을 이론적으로 도출한다. 저자들은 V/V₀ = 25/21 ≈ 1.190 ~ 5/4 ≈ 1.250을 첫 번째(결정‑비등방성 액체) 전이의 하한·상한, 5/4 ~ 13/9 ≈ 1.444를 두 번째(비등방성‑등방성 액체) 전이의 구간으로 제시하고, 기존 컴퓨터 시뮬레이션 및 콜로이드 실험 결과와 비교해 일치함을 확인한다. 또한 결함 농도와 자유에너지 변화를 통해 압력 추정식을 제시하고, 이 식이 고밀도 한계에서 비정상적인 거동을 보이므로 용융 기준으로만 해석해야 함을 강조한다.

상세 분석

논문은 먼저 2차원 하드 디스크 시스템의 이상적인 삼각 격자를 ‘완전 조밀(ideal triangular lattice)’이라 정의하고, 전단 응력에 의해 발생할 수 있는 ‘크랙’ 형태의 확장 결함을 도입한다. 디스크 반지름을 ½로 두면, 크랙을 따라 두 반평면이 서로 √3/2만큼 이동하고, 법선 방향으로 ½만큼 이동한다. 이러한 변형은 개별 디스크는 움직일 수 없지만, 두 반평면이 상대적으로 미끄러질 수 있는 ‘국부적 조밀(jammed)’ 상태를 만든다. 저자들은 이러한 크랙이 격자 내에 최대한 많이 배열될 때의 기하학적 면적 비율 V/V₀을 계산한다.

첫 번째 경우는 ‘19‑core’ 구조로, 21개의 디스크가 포함된 육각형 영역을 기준으로 크랙이 차지하는 면적을 구하면 V/V₀ = 25/21 ≈ 1.190이 된다. 여기서 19개의 내부 디스크는 서로 접촉을 유지하고, 6개의 코너 디스크는 삼각형 공동에 위치해 자유롭게 움직일 수 있다. 저자들은 실제 시스템에서는 약한 인력(예: 퍼터베이션 힘)이 코너 디스크를 고정시켜 전체 구조가 ‘거의 국부적으로 조밀(near‑locally jammed)’ 상태가 된다고 가정한다. 이 구조는 실험·시뮬레이션에서 관측되는 용융 전이 전의 부피 비율과 일치하므로, 결정‑비등방성 액체 전이의 하한으로 채택한다.

두 번째 경우는 ‘7‑core’ 구조로, 크랙 네트워크가 더 조밀해져 디스크가 서로 접촉을 잃고 완전히 ‘비조밀(unjammed)’ 상태가 된다. 이때 V/V₀ = 13/9 ≈ 1.444가 되며, 이는 등방성 액체에 해당한다.

‘14‑core’ 중간 구조를 도입해 5/4 ≈ 1.250이라는 중간값을 얻는다. 이는 19‑core와 7‑core 사이의 전이 구간으로, 비등방성 액체에 해당한다. 따라서 저자들은
 25/21 ≤ V_m/V₀ ≤ 5/4 (결정 → 비등방성 액체)
 5/4 ≤ V_i/V₀ ≤ 13/9 (비등방성 → 등방성 액체)
라는 두 구간을 제시한다.

또한 결함 농도 x = k/n에 대한 자유에너지 변화를 조합론적 엔트로피 항과 부피 항을 포함한 식으로 전개한다. 결함 길이 l이 농도에 따라 l = α/√x 로 변하고, 각 코너에서 세 개의 결함이 만나므로 구성 계수 Q = 3을 도입한다. 최종적으로
 ΔF ≈ P V₀ x/2 + k_BT n
