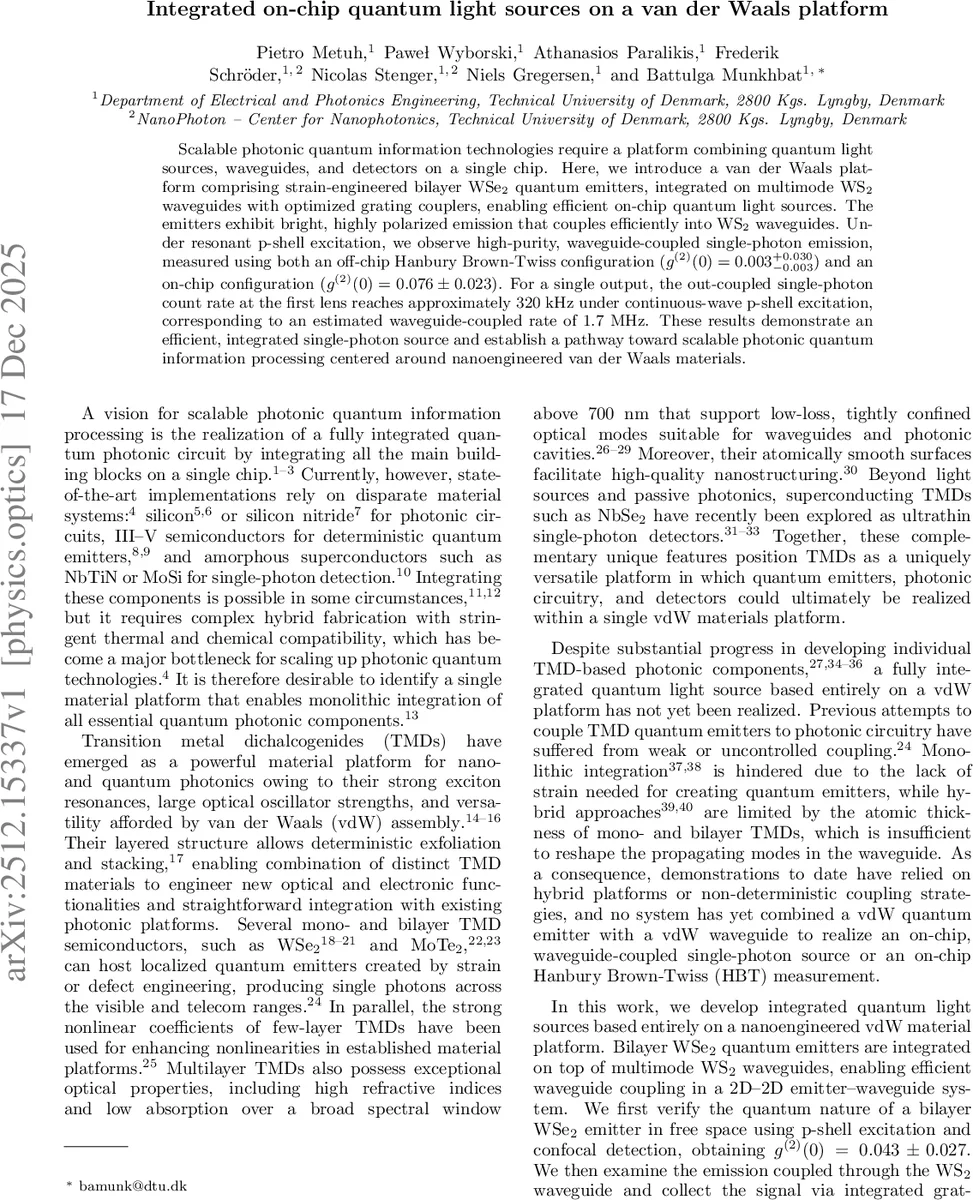

전이금속 칼코게나이드 기반 온칩 양자광원 통합 플랫폼

초록

**
본 연구는 스트레인으로 만든 이중층 WSe₂ 양자점들을 다중모드 WS₂ 파형가이드와 최적화된 격자 커플러에 직접 통합하여, 온칩에서 고순도 단일광자를 효율적으로 방출·전달하는 기술을 구현하였다. p‑쉘 공명 여기에서 측정된 2차 상관함수 g²(0)는 오프칩 0.003, 온칩 0.076을 기록했으며, 첫 번째 렌즈에서 320 kHz, 파형가이드 내에서는 1.7 MHz에 달하는 단일광자 전송률을 달성하였다.

**

상세 분석

**
이 논문은 전이금속 칼코게나이드(TMD) 물질군을 이용해 광학, 전자, 기계적 기능을 하나의 2차원(2D) 플랫폼에 집약하는 전략을 제시한다. 스트레인 엔지니어링을 통해 이중층 WSe₂에 국소화된 양자점(quantum emitters, QEs)을 형성하고, 이를 500 nm × 150 nm 크기의 다중모드 WS₂ 슬래브 파형가이드 위에 배치함으로써, 전기쌍극자와 파형가이드 모드 사이의 전자기장 중첩을 극대화하였다. 전자기 시뮬레이션(FDTD)과 근접장 스캐닝(sSNOM) 측정을 통해 TE₀₀, TM₀₀ 등 주요 모드가 800 nm~1190 nm 파장대에서 유효 굴절률 n≈2.9를 갖는 고손실이 낮은 전송 특성을 보임을 확인했다. 격자 커플러는 반원형 반링 구조를 4개 배치하고 피치를 780 nm, 듀티 사이클 55%로 최적화했으며, NA 0.81의 수집 렌즈에 대해 18.8%의 최대 추출 효율을 달성했다. 양자점은 p‑쉘(≈802 nm) 레이저로 공명 여기에서 여기되었으며, 자유공간에서 g²(0)=0.043±0.027의 고순도 단일광자를 방출한다. 파형가이드에 결합된 경우, 오프칩 HBT 측정에서 g²(0)=0.003⁺⁰·⁰³⁰₋₀·₀₀₃, 온칩 HBT(파형가이드 자체를 빔 스플리터로 활용)에서는 g²(0)=0.076±0.023을 기록, 광자 통계가 크게 손상되지 않음을 입증한다. 추정된 파형가이드 내 전송률 1.7 MHz는 현재 2D 기반 양자광원 중 최고 수준이며, 이는 격자 커플러와 파형가이드 손실을 포함한 전체 시스템 효율이 약 10% 수준임을 의미한다. 또한, WS₂ 파형가이드와 격자 커플러는 기존 실리콘 기반 포토닉스와 비교해 두께가 수십 나노미터에 불과해 집적도와 열관리 측면에서 큰 장점을 제공한다. 향후 NbSe₂와 같은 초전도 2D 재료를 SNSPD로 통합하면, 전광원·전송·검출을 모두 vdW 플랫폼 내에서 구현할 수 있는 완전한 양자 포토닉스 회로가 실현될 전망이다.

**
