은 나노쉘에서 H₂ 해리의 플라스몬·강장 필드 기여에 대한 첫 원리 연구

초록

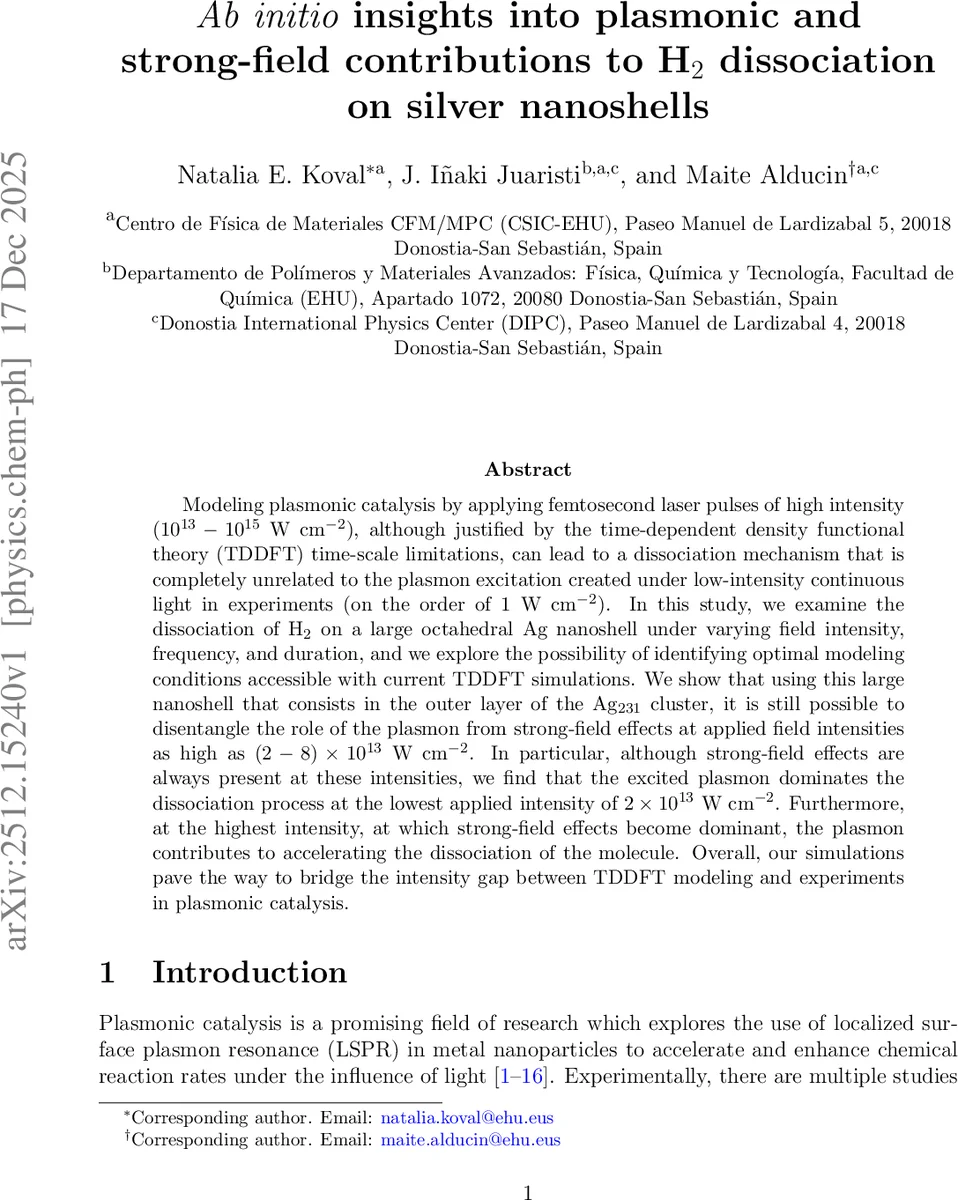

본 연구는 실험적 광세기(≈1 W cm⁻²)와 TDDFT 시뮬레이션이 허용하는 고강도(10¹³–10¹⁵ W cm⁻²) 사이의 격차를 메우기 위해, 큰 팔면체 은 나노쉘(Ag₍₂₃₁₎ 외층) 위에 흡착된 H₂의 해리 메커니즘을 다양한 레이저 파라미터(강도, 주파수, 펄스 지속시간) 하에서 조사한다. 2 × 10¹³ W cm⁻²에서는 플라스몬이 주도적으로 해리를 촉진하고, 8 × 10¹³ W cm⁻²에서는 강장 필드 비선형 효과가 우세하지만 플라스몬이 해리 속도를 가속한다는 결론을 얻었다.

상세 분석

본 논문은 플라스몬 촉매 작용을 실시간 TDDFT‑Ehrenfest (ED) 시뮬레이션으로 정량화하려는 시도에서, 기존 연구가 주로 1 nm 이하의 작은 은 나노입자에 고강도 펄스를 적용해 플라스몬과 강장 필드 효과를 구분하기 어려웠던 점을 극복하고자 한다. 이를 위해 저자들은 (i) 146개의 원자로 이루어진 외층만을 취한 팔면체 Ag₍₂₃₁₎ 나노쉘(Ag L1 231)을 모델 시스템으로 선택하고, (ii) H₂ 분자를 쉘 꼭짓점에 평행하게 배치하여 플라스몬 전기장이 최대 집중되는 위치에 놓았다. DFT‑PBE 기반 구조 최적화 후, 실시간 RT‑TDDFT로 2.48 eV(플라스몬 공명)와 8 eV(비공명) 두 주파수에 대해 Gaussian 펄스(σ = 5–15 fs, I_max = 2–8 × 10¹³ W cm⁻²)를 가하였다.

핵심 결과는 다음과 같다. 첫째, 플라스몬 공명 주파수에서 유도된 전기쌍극자 진폭이 비공명 경우보다 현저히 크며, 펄스 종료 후에도 오랜 시간 진동이 지속되는 선형 응답 특성을 보였다. 이는 큰 나노쉘이 전자 구름을 보다 효율적으로 집속해 플라스몬 모드를 유지함을 의미한다. 둘째, 동일한 강도(2 × 10¹³ W cm⁻²)에서도 비선형 응답이 완전히 억제되지 않아, 플라스몬 진동이 급격히 소멸하는 현상이 관찰되었지만, 전하 밀도 시각화에서는 플라스몬 특유의 집단 전자 이동이 명확히 드러났다. 셋째, H–H 결합 길이의 시간 전개를 살펴보면, 플라스몬 공명 펄스에서는 결합이 빠르게 늘어나며 200 fs 내에 1.5 Å를 초과하는 해리 전조를 보였고, 비공명 펄스에서는 동일 강도에서도 결합 연장이 미미했다. 이는 플라스몬이 전자-핵 결합을 약화시키는 “핫 전자” 전달 메커니즘이 작동함을 시사한다.

강도 8 × 10¹³ W cm⁻²로 상승시키면, 다광자 흡수와 전자 이온화가 두드러져 H₂와 나노쉘 모두가 부분적으로 양전하를 띠게 된다. 이 경우 비선형 전자 운동이 플라스몬 진동을 억제하지만, 플라스몬이 여전히 전자 구름을 재배열해 결합 길이 증가 속도를 가속한다. 즉, 강장 필드와 플라스몬이 상호 보완적으로 작용해 해리 효율을 높인다.

또한, 저자들은 펄스 지속시간을 늘릴수록(σ = 10 fs → 15 fs) 플라스몬 에너지 전달 효율이 감소하고, 강장 필드 비선형 효과가 지배적으로 변한다는 점을 강조한다. 이는 실험적 연속광(저강도, 장시간)과 TDDFT‑ED(고강도, 짧은 펄스) 사이의 매개 변수 매핑에 중요한 힌트를 제공한다.

전반적으로, 큰 팔면체 은 나노쉘을 이용하면 플라스몬과 강장 필드 효과를 비교적 낮은 강도에서도 구분할 수 있으며, 플라스몬이 주도적인 촉매 역할을 수행하는 강도 구간(≈2 × 10¹³ W cm⁻²)을 명확히 제시한다. 이는 향후 실험적 플라스몬 촉매 설계와 TDDFT 기반 모델링 간의 격차를 메우는 중요한 단계가 된다.
