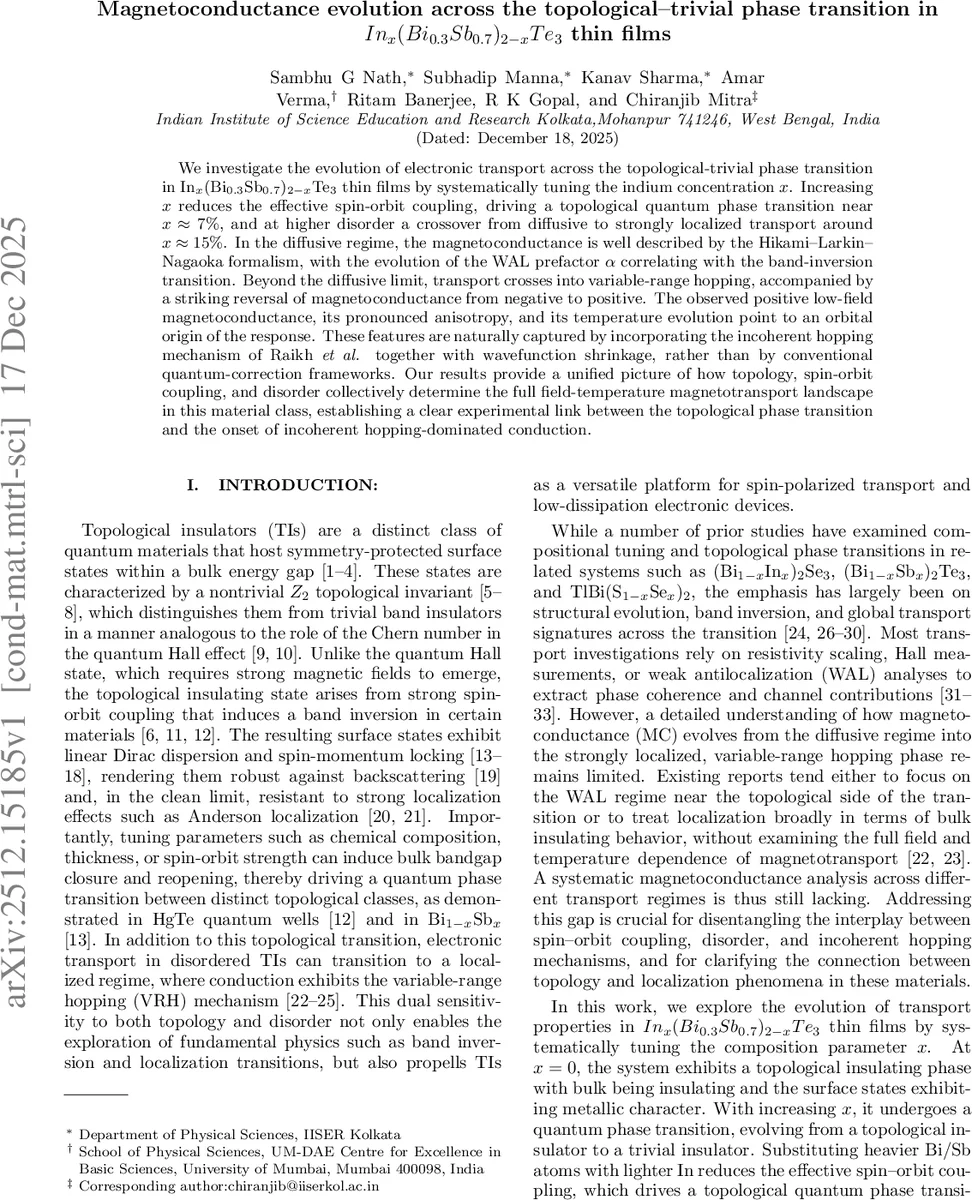

인듐 도핑으로 조절된 토폴로지 전이와 마그네토컨덕턴스 전이

초록

인듐 농도 x를 변화시켜 Inₓ(Bi₀.₃Sb₀.₇)₂₋ₓTe₃ 얇은 막의 전자 전도 특성을 체계적으로 조사하였다. x≈7 %에서 스핀‑궤도 결합이 약해지며 위상 전이가 일어나고, x≈15 %에서 전도는 확산 영역에서 강한 국소화 영역으로 전이한다. 확산 영역에서는 히카미‑라킨‑나가오카(HLN)식으로 설명되는 약한 반전방향 전도(weak‑antilocalization, WAL) 현상이 관측되며, α 값의 변화가 위상 전이와 일치한다. x>15 %에서는 변수거리 호핑(VRH) 전도가 지배하고, 저자장에서는 양의 마그네토컨덕턴스가 나타난다. 이는 Raikh의 비코히런트 호핑 모델과 파동함수 수축 효과를 결합해 설명할 수 있다.

상세 분석

본 연구는 인듐 도핑을 통해 스핀‑궤도 결합을 조절함으로써 (Bi₀.₃Sb₀.₇)₂Te₃ 계열의 위상 절연체에서 평범한 절연체로의 양자 위상 전이를 실험적으로 구현하였다. 인듐 농도 x가 0 %에서 7 % 사이일 때, ARPES와 전도 측정 결과는 밴드 역전이 일어나며 Z₂ 위상 불변량이 비자명에서 자명으로 바뀌는 것을 시사한다. 이 구간에서는 표면 상태가 여전히 존재하고, 저온에서 저항이 감소하는 금속적 거동을 보인다.

전도 메커니즘을 정량화하기 위해 전체 전도도를 σ_total = σ_bulk + σ_surface 형태의 병렬 저항 모델로 분석하였다. σ_bulk은 활성화 에너지 Δ에 의해 지배되고, σ_surface는 온도 독립 항 A와 전자‑포논 산란 항 B·T로 표현된다. 저온에서 σ_surface가 우세해지면, 스핀‑모멘텀 고정에 의해 π 베리 위상이 도입되어 약한 반전방향 전도(WAL)가 발생한다. HLN 식 Δσ(B)=−α(e²/2π²ħ)
