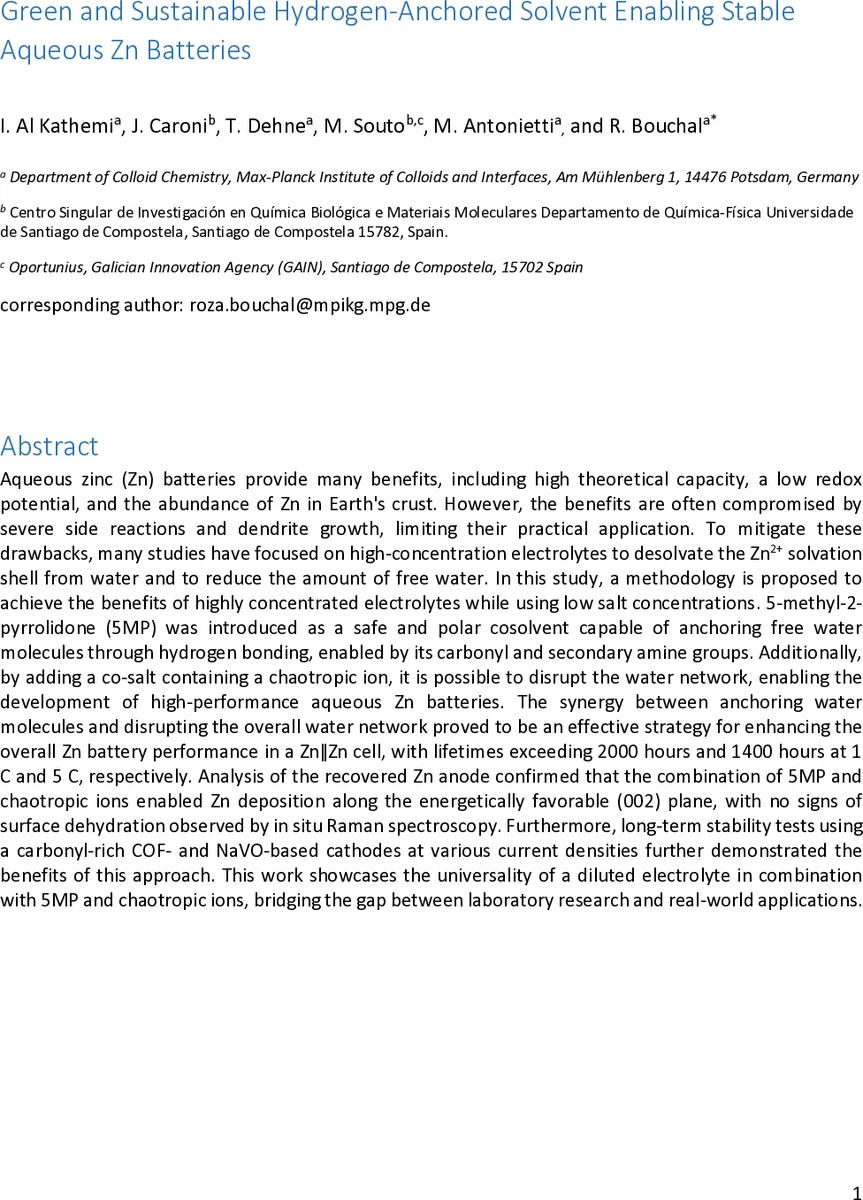

친환경 5MP·카오이온 전해질로 구현한 초고안정 수계 아연 배터리

초록

5‑메틸‑2‑피롤리돈(5MP)과 카오이온(K⁺, NH₄⁺, Gua⁺)을 혼합한 저농도 전해질이 물‑이온 네트워크를 효과적으로 파괴하고 자유 물을 고정시켜, Zn‖Zn 대칭셀에서 1 C·2000 h, 5 C·1400 h 이상의 장시간 사이클을 달성했다.

상세 분석

본 연구는 고농도 전해질(WiSE)에서 관찰되는 물‑이온 탈수 효과를 저염도 시스템에서도 구현하고자 5‑메틸‑2‑피롤리돈(5MP)을 친환경 코솔벤트로 도입하였다. 5MP는 카보닐과 2차 아민 두 개의 수소결합 수용체와 아민의 수소공여체를 동시에 갖고 있어, 자유 물 분자를 강하게 앵커링하면서 Zn²⁺의 첫 번째 솔베이션 껍질에서 물 분자를 부분적으로 대체한다. Raman 스펙트럼에서 5MP 함량이 20 vol%에 이를 때 물 영역 신호가 현저히 감소하고, 강한 H‑bond 피크(>3400 cm⁻¹)가 약해지는 동시에 약한 H‑bond 피크(<3300 cm⁻¹)가 상대적으로 유지되는 것을 확인하였다. 이는 5MP가 물‑물 간 강한 결합을 억제하고, 물‑5MP 간 새로운 H‑bond 네트워크를 형성함을 의미한다.

또한, K⁺, NH₄⁺, Gua⁺와 같은 카오이온을 보조염으로 첨가함으로써 물 네트워크 자체를 교란시켰다. 카오이온의 ‘구조 파괴’ 효과는 K⁺ < NH₄⁺ < Gua⁺ 순으로 강해지며, 이는 DSC에서 관찰된 결정화·융해 온도 변화와 일치한다. 특히 Gua⁺를 포함한 전해질은 -38 °C(결정화)·-8 °C(융해)로 가장 낮은 전이 온도를 보여, 물‑물 H‑bond가 크게 약화된 것을 시사한다.

1 M ZnAc 기반 전해질에 20 vol% 5MP와 1 M 카오이온·아세트산염을 동시에 첨가한 ‘바이‑솔트’ 전해질은 점도 3.5–4.0 mPa·s, 전도도 30–35 mS·cm⁻¹ 수준을 유지하면서도 물 활성도를 크게 억제한다. ¹H NMR 분석에서는 N‑H 프로톤이 카오이온 존재 하에 하향 이동(다운필드)하여 강한 H‑bond 형성을, 비활성 프로톤은 상향 이동(업필드)하여 주변 이온과의 상호작용이 약화됨을 확인했다. 이러한 스펙트럼 변화는 카오이온과 5MP가 협동적으로 물‑이온 네트워크를 재구성함을 뒷받침한다.

전해질 최적화 후 Zn‖Zn 대칭셀에서 1 C·2000 h, 5 C·1400 h 이상의 사이클 수명을 달성했으며, in‑situ Raman을 통해 Zn 표면이 (002) 면으로 선호적으로 석출되고, 탈수 현상이 전혀 관찰되지 않았다. 이는 전해질이 Zn 표면에 균일하고 평탄한 석출을 유도함을 의미한다.

양극으로는 탄소산소 풍부한 PT‑COF와 NaVO₂ 기반 전극을 사용했으며, 0.5–2 C 전류밀도 범위에서 80 % 이상 용량 유지와 99 % 이상의 Coulombic efficiency를 기록했다. 특히 PT‑COF 전극은 500 cycle 이상에서도 용량 감소가 미미했으며, 이는 저농도 전해질이 유기 전극의 구조적 안정성을 해치지 않음을 보여준다.

전반적으로 5MP와 카오이온의 시너지 효과는 (i) 자유 물의 고정, (ii) 물‑물 H‑bond 약화, (iii) Zn²⁺·아세테이트·5MP 간 균형 잡힌 솔베이션 구조 형성, (iv) Zn 석출의 결정학적 제어를 가능하게 하여, 고농도 전해질이 갖는 장점을 저비용·저독성 시스템에서도 구현한다는 중요한 교훈을 제공한다.
