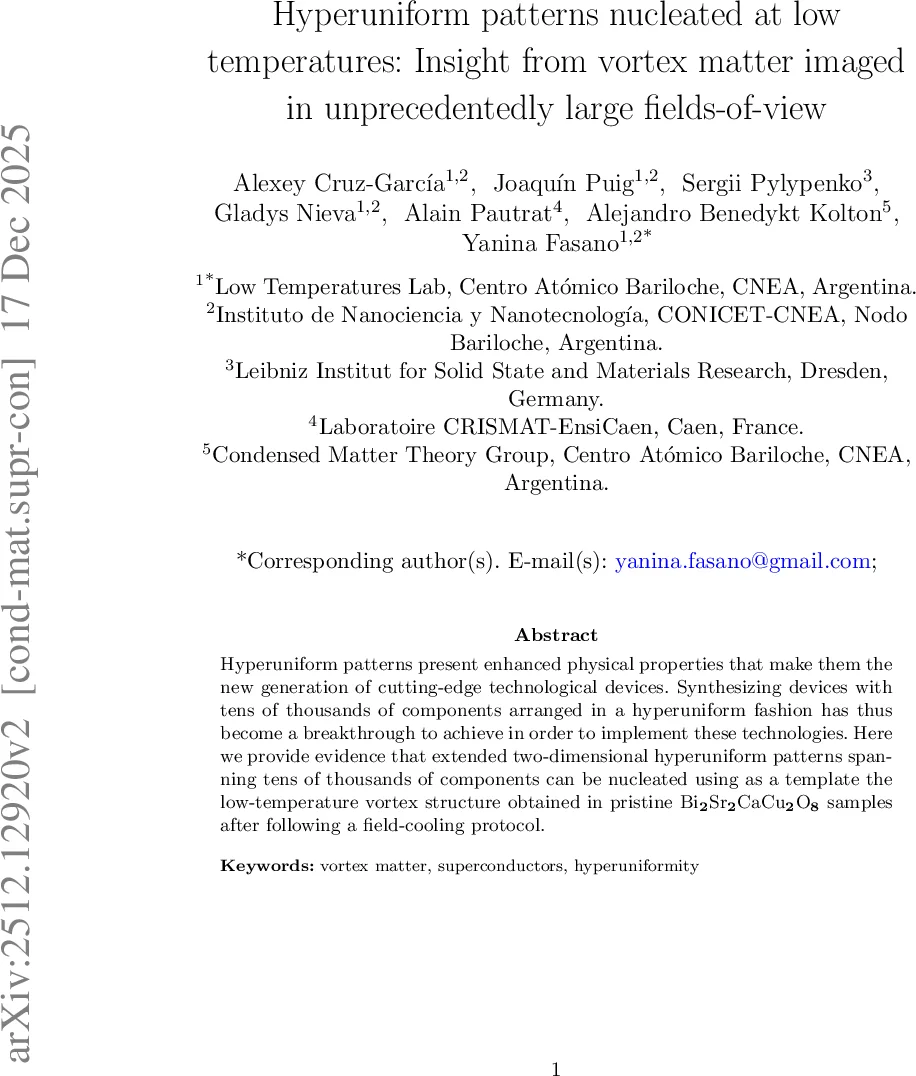

저온에서 탄생한 초균일 패턴: 대규모 소용돌이 물질 영상으로 본 새로운 설계 원리

초록

본 연구는 저온에서 필드‑쿨링한 순수 Bi₂Sr₂CaCu₂O₈ 초전도체 표면에 형성된 소용돌이 배열이 수만 개의 입자를 포함하는 2차원 초균일(하이퍼유니폼) 패턴을 구현한다는 증거를 제시한다. 대면적(≈33 000개의 소용돌이) 영상을 통해 구조인자 S(q)∝q^α(α≈1.4–1.46)와 교차 길이 l_fs>180a를 확인했으며, 이는 약한 무작위 점 결함을 가진 두께 ≥20 µm 시료에서 초균일성이 유지됨을 의미한다. 결과는 소용돌이 물질을 저온 템플릿으로 활용해 대규모 초균일 구조를 설계·제조할 수 있음을 시사한다.

상세 분석

이 논문은 초전도체 Bi₂Sr₂CaCu₂O₈(이하 BSCCO)의 점 결함이 거의 없는 고품질 시료를 사용해, 30 Oe의 자기장을 가한 뒤 4.2 K에서 필드‑쿨링(FC) 프로토콜로 소용돌이 구조를 ‘동결’시킨다. 전통적인 자기 장식법을 이용해 표면에 부착된 페라이트 입자를 통해 소용돌이 코어 위치를 시각화하고, 디지털화된 좌표를 기반으로 2차원 구조인자 S(q)를 푸리에 변환으로 계산한다. 가장 큰 시야에서는 약 33 000개의 소용돌이가 포착되었으며, Delaunay 삼각분할을 통해 비정규 조정 결함(5‑fold·7‑fold)과 대규모 그레인 경계가 존재함을 확인했다.

구조인자 분석에서는 q→0 영역에서 S(q)∝(q/q₀)^α 형태의 알제브라적 감소를 관찰했으며, α=1.46±0.03(대시야)와 α=1.40±0.10(소시야)라는 값이 얻어졌다. α가 1<α<2에 해당하므로 이는 ‘type‑I II’ 초균일(클래스‑II)으로 분류된다. 또한, 구조인자를 S(q)=C(q/q₀)
