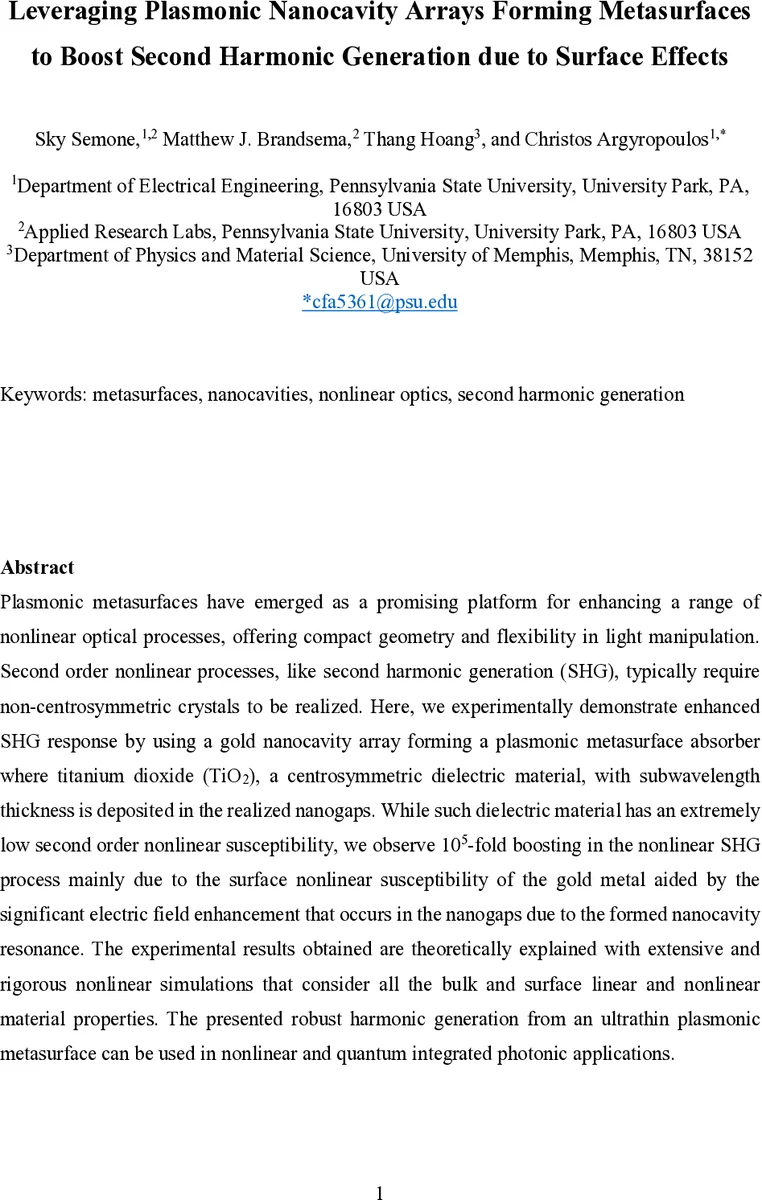

플라스몬 나노공진기 배열 메타표면을 이용한 표면 효과 기반 2차 고조파 생성 증폭

초록

본 연구는 금 나노스트라이프와 4 nm 두께 TiO₂ 얇은 층으로 구성된 플라스몬 메타표면을 제작하고, 나노갭 내 전기장 강화와 금 표면의 비선형 표면 전류에 의해 10⁵배에 달하는 두 번째 고조파( SHG) 신호를 실현한다. TiO₂는 비대칭성이 없고 비선형성이 거의 없지만, 금 표면의 비선형성(표면 χ^(2))이 나노갭에서 강하게 활성화되어 SHG를 주도한다. 실험 결과는 전자기 시뮬레이션과 일치하며, 메타표면 기반 초박형 비선형 광소자를 양자·통합 포토닉스에 적용할 가능성을 제시한다.

상세 분석

이 논문은 플라스몬 메타표면이 제공하는 국소 전기장 강화와 금속 표면의 비선형 표면 전류가 결합될 때, 비대칭성이 없는 절연체(TiO₂)에서도 강력한 2차 고조파 생성이 가능함을 실증한다. 설계는 금 기판 위에 4 nm TiO₂ 층을 삽입하고, 그 위에 주기적인 금 나노스트라이프(폭·높이·주기 최적화)를 배치하여 나노갭을 형성한다. 나노갭 내에서 플라스몬 공명에 의해 전기장이 수십 배까지 집중되며, 특히 z‑축 성분이 우세해 금‑TiO₂ 인터페이스에서 표면 χ⊥^(2)와 χ∥^(2) 성분이 크게 활성화된다. 저자들은 COMSOL 기반의 비선형 유한요소 모델을 구축해, 금 표면의 Rudnick‑Stern 파라미터(γ, β, δ)를 실험값으로 입력하고, bulk χ^(2)는 무시한 채 표면 전류만을 비선형 소스로 사용하였다. 시뮬레이션은 입사 펄스(피크 파워 ≈ 10⁸ W/cm²) 하에서 비감쇠 펌프 근사(undepleted pump)를 적용해 SHG 강도를 계산했으며, 실험에서 관측된 10⁵배 증폭과 정량적으로 일치한다. 이는 전통적인 비대칭성 비선형 결정(예: LiNbO₃) 대비 메타표면이 제공하는 전기장 강화와 표면 비선형성의 결합 효과가 SHG 효율을 급격히 끌어올릴 수 있음을 의미한다. 또한, 금속 내부의 비국소(비local) bulk 기여는 전기장 발산이 거의 없으므로 무시 가능하고, 표면 전류가 지배적이라는 결론을 강화한다. 이러한 메커니즘은 나노입자 기반 SHG와 달리, 배열형 메타표면이 반사형으로 강한 신호를 제공하므로 실험적 검출이 용이하고, 집적 광회로에 직접 연결하기에 유리하다.
