CeCoSi의 온사이트 f‑d 혼성에 기인한 음향 포논 연화와 격자 불안정성

초록

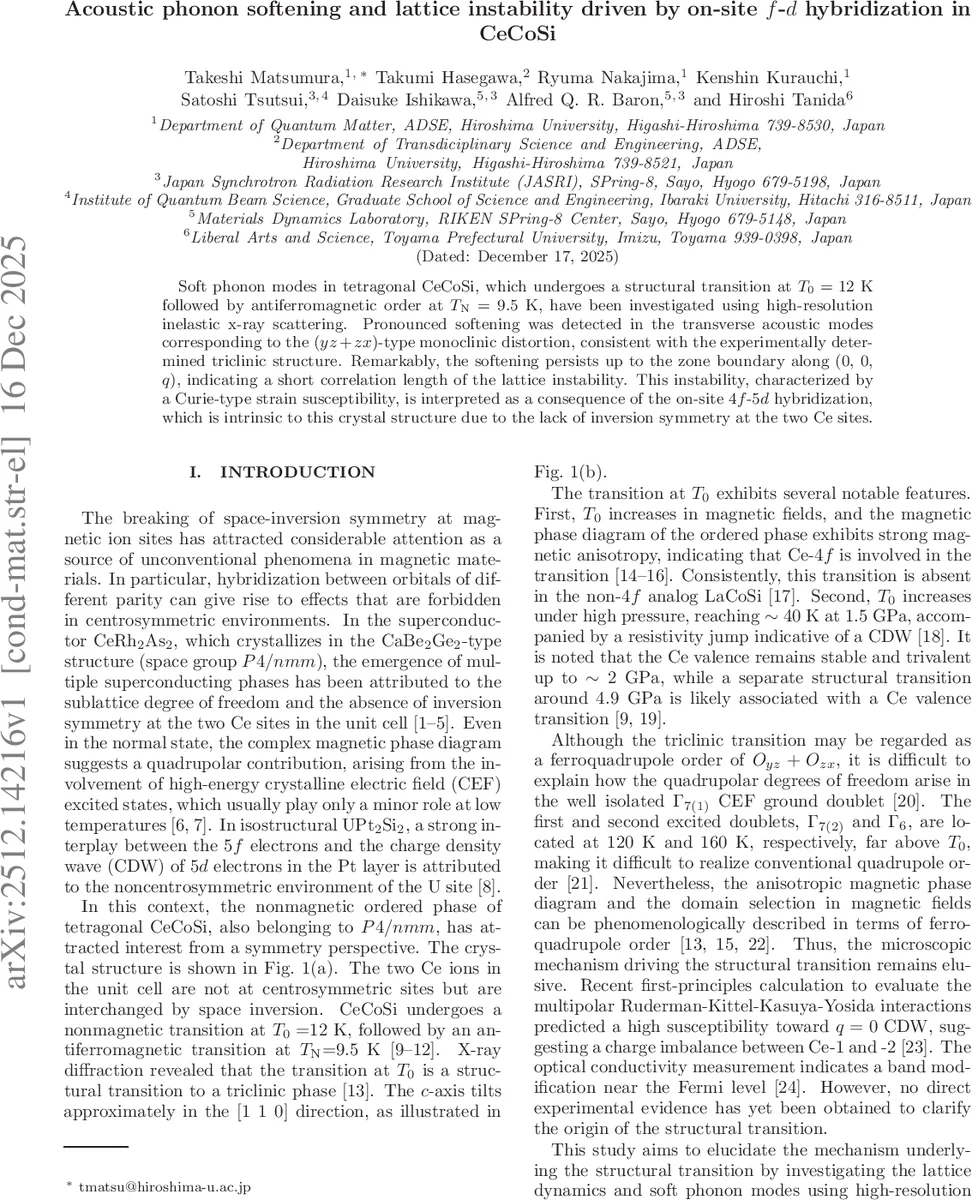

고해상도 비탄성 X선 산란(IXS)으로 tetragonal CeCoSi의 구조 전이(T₀=12 K)와 연관된 전이음향 TA 모드의 연화를 조사하였다. 연화는 (0 0 q) 방향 전역에 걸쳐 지속되어 짧은 상관길이(1–2 unit cell)를 나타내며, 온도 의존성은 Curie‑Weiss 형태의 변형률 감수성을 보인다. 저자들은 이러한 현상이 두 Ce 위치의 비대칭성으로 인한 온사이트 4f‑5d 혼성에 기인한다고 제안한다.

상세 분석

본 연구는 비대칭 P4/nmm 구조를 갖는 CeCoSi에서 T₀=12 K에서 발생하는 비자성 구조 전이를 음향 포논 동역학을 통해 규명하고자 하였다. 고해상도 IXS 실험에서는 (q,0,0)와 (0,0,q) 방향의 전단 TA 모드(Δ₃,z 및 Λ₅,xy)가 온도 감소에 따라 현저히 연화되는 것을 관찰했으며, 특히 Λ₅,xy 모드는 Brillouin zone 전체에 걸쳐 연화가 유지되어 c축 방향으로 1–2 격자 상수 정도의 짧은 상관길이를 시사한다. 이는 전통적인 CDW 전이에서 기대되는 긴 상관길이와 대조적이다.

포논 에너지의 온도 의존성은 χ(q,T)=β/(T−θ_q) 형태의 Curie‑Weiss 변형률 감수성으로 잘 설명되었으며, q→0에서 θ_q≈T₀와 일치한다. 실험 데이터는 300 K에서의 첫 원리 계산(4f를 코어 전자로 가정)과 거의 일치하지만, 저온에서 4f‑5d 혼성을 포함하면 Δ₃,z, Λ₅,xy, Σ₄,z 모드가 음의 고유진동수를 갖게 되어 구조 불안정성이 발생함을 보여준다.

이론적으로 저자들은 비대칭성으로 인해 허용되는 짝수-패리티 결합 E_od = Σ_i,α λ_i,α e_i u_α 를 도입하였다. 4f‑5d 온사이트 혼성은 Ce의 로컬 전기장(E_z)과 d‑오비탈(Γ₇, Γ₆) 사이의 매트릭스 원소를 강화시켜, 4f CEF 레벨을 2차 섭동으로 낮춘다. 특히 yz와 zx 성분을 갖는 5d‑Γ₇ 상태와의 혼성은 두 Ce 사이의 d‑d 전이(=dimerization)를 촉진하고, 이는 전형적인 페로쿼드러플 오더와 동일한 대칭의 전자 구름 변형을 초래한다. 계산에 따르면 혼성 강도 V≈100 meV, 5d‑CEF 분할 Δ≈1.4 eV, 그리고 d 레벨을 f 레벨 위 0.5 eV에 놓을 때 약 1 meV 정도의 에너지 이득이 발생해 T₀≈12 K와 일치한다.

따라서 구조 전이는 전통적인 CEF 기반 쿼드러플 오더가 아니라, 비대칭성에 의해 허용된 f‑d 혼성에 의해 유도된 전단 변형과 그에 따른 짧은 거리 dimerization에 기인한다는 것이 핵심 결론이다. 이는 비대칭 4f 시스템에서 전자‑격자 상호작용이 새로운 형태로 나타날 수 있음을 보여주는 중요한 사례이며, CeRh₂As₂와 같은 다른 비대칭 초전도체에서도 유사 메커니즘이 작용할 가능성을 시사한다.
