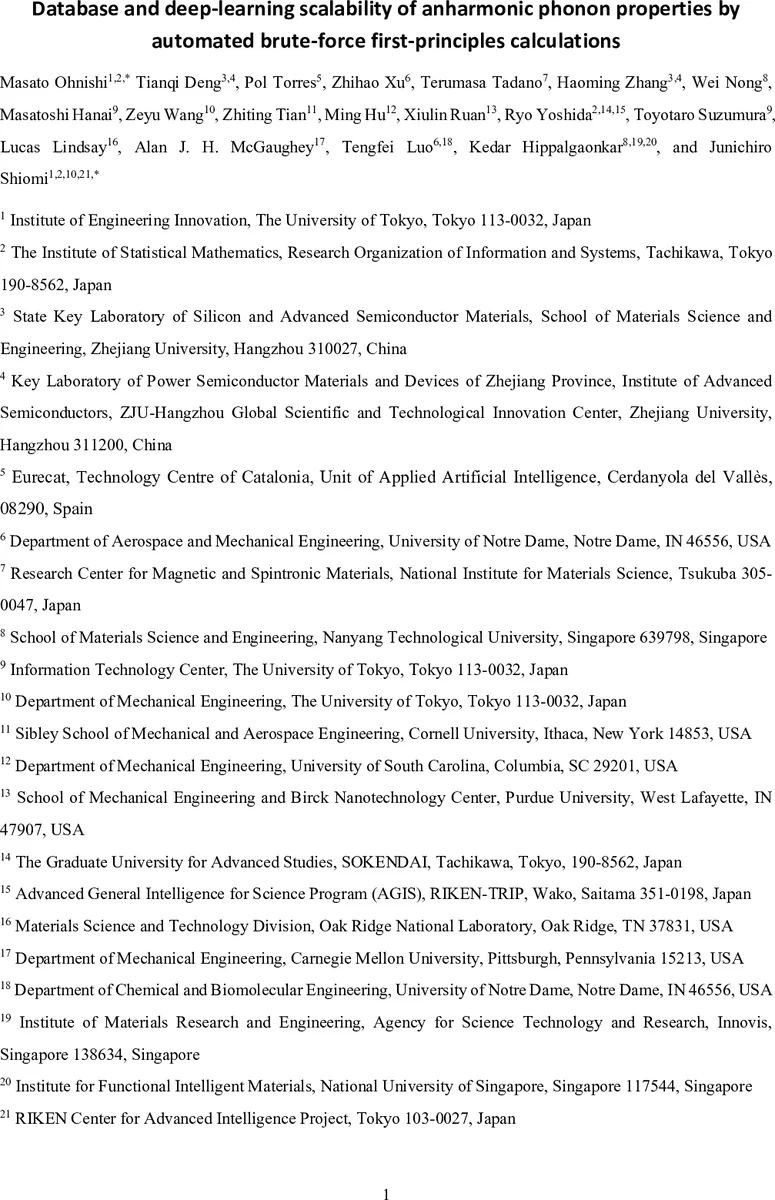

자동화된 첫 원리 계산으로 만든 비조화 포논 데이터베이스와 딥러닝 확장성

초록

본 연구는 자동화 워크플로우 “auto‑kappa”를 이용해 6 000여 종의 무금속·비자성 무기물에 대한 비조화 포논 특성(수명, 열전도도 등)을 일관된 첫 원리 계산으로 확보하고, 이를 바탕으로 그래프 신경망(GNN) 모델을 학습시켜 구조 정보만으로 열전도도와 스펙트럼을 예측한다. 학습 데이터 규모가 커질수록 예측 정확도가 향상되는 스케일링 법칙을 확인했으며, 모델을 활용한 고속 스크리닝으로 초고·초저 열전도 물질을 성공적으로 발굴하였다.

상세 분석

이 논문은 비조화 포논 특성 데이터베이스 구축과 머신러닝 모델의 확장성을 동시에 다룬 드문 사례이다. 먼저, 저자들은 VASP와 ALAMODE를 연계한 자동화 파이프라인 “auto‑kappa”를 개발하였다. 구조 최적화 단계에서 EOS 기반 압축률 조정, 초음파 모드 제거를 위한 슈퍼셀 확대, 힘 상수(cut‑off) 자동 튜닝 등 복잡한 전처리 과정을 자동화함으로써 수천 개 물질에 대한 일관된 3‑phonon RTA 계산을 가능하게 했다. 데이터베이스는 7 038개의 완전한 비조화 포논 결과와 21 452개의 조화·비조화 전처리 파일을 포함하며, 포논 분산, 참여율, DOS, Grüneisen 파라미터, 온도·입자 크기 의존 열전도도, 평균 자유 경로(MFP) 스펙트럼 등 다양한 출력물을 제공한다.

데이터를 활용한 머신러닝에서는 그래프 신경망(GNN)을 채택해 원자 종류, 결합 거리, 공간군 등 구조적 피처만으로 열전도도(κ)와 κ(ω) 스펙트럼을 예측하도록 설계하였다. 학습 데이터 양을 500, 1 000, 2 000, 4 000, 6 000개로 단계적으로 확대하면서 MAE와 R²가 꾸준히 개선되는 스케일링 법칙을 확인했는데, 이는 비조화 포논 데이터가 고차원 물리적 상관관계를 충분히 포괄하고 있음을 의미한다. 또한, 훈련된 모델을 전역 데이터베이스에 적용해 κ > 200 W·m⁻¹·K⁻¹인 초고열전도 물질과 κ < 1 W·m⁻¹·K⁻¹인 초저열전도 물질을 빠르게 선별하였다.

기술적 관점에서 주목할 점은 (1) 자동화된 구조 최적화와 힘 상수 계산이 고성능 컴퓨팅 자원을 효율적으로 사용하도록 설계됐으며, (2) 데이터 품질 관리 단계에서 허수 주파수(unstable mode)를 가진 시스템은 조화 특성만 제공함으로써 오류 전파를 방지했다는 점이다. 또한, 기존의 Phonondb(≈10 000)와 비교해 약 7 000개의 비조화 데이터가 새롭게 추가돼, 특히 복합 산화물·전이금속 화합물 등 구조가 복잡한 시스템에 대한 정보가 크게 확대되었다.

이 연구는 첫 원리 기반 비조화 포논 데이터베이스가 머신러닝 모델의 데이터 효율성을 크게 높일 수 있음을 실증적으로 보여준다. 향후 4‑phonon, 자기‑포논, 전자‑포논 상호작용 등을 포함한 확장 모델을 구축한다면, 열전도도 예측 정확도는 물론 전자·광학·자성 물성 예측까지 통합된 멀티피직스 플랫폼으로 진화할 가능성이 있다.
