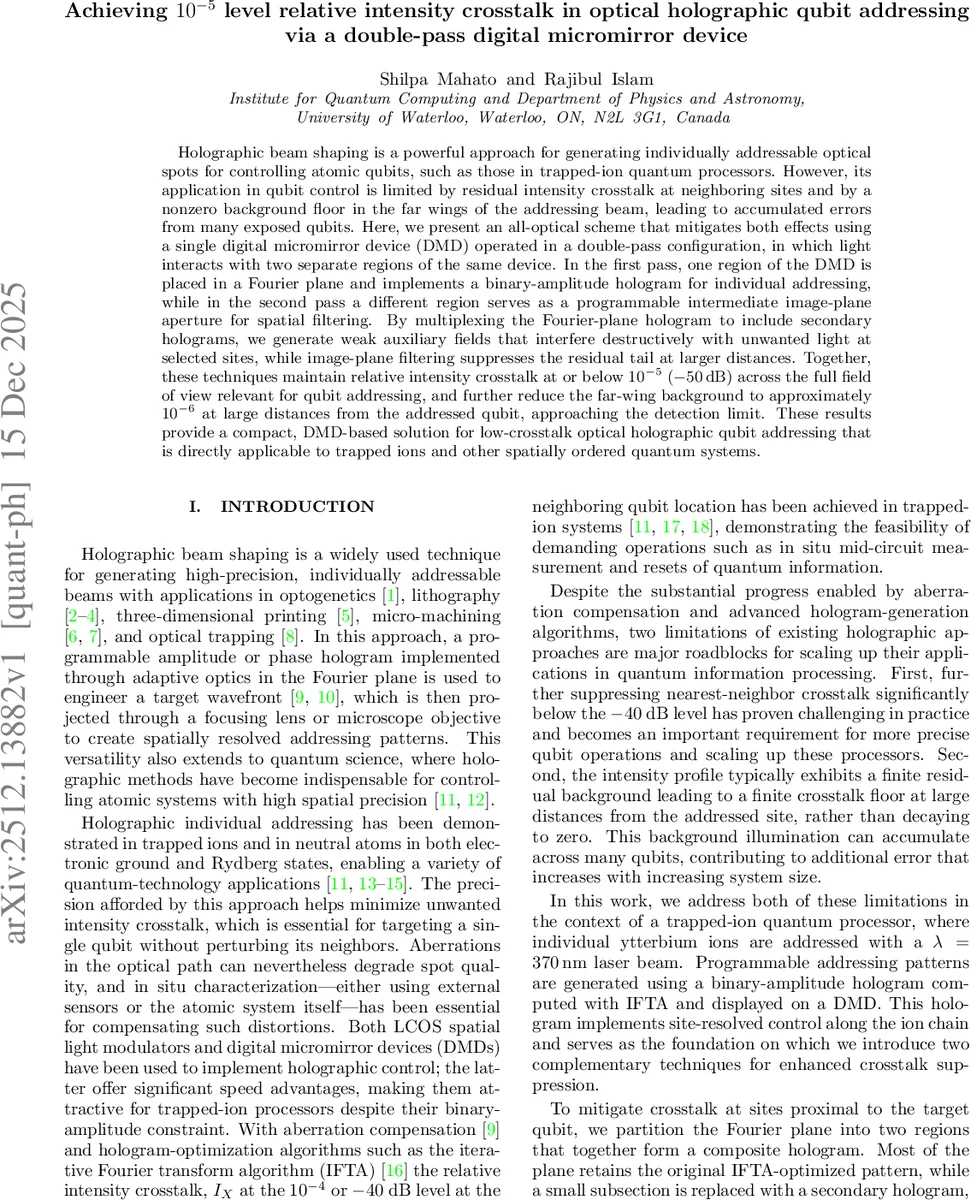

이중 통과 디지털 마이크로미러로 광학 홀로그래픽 큐비트 주소 지정의 크로스토크 극복

초록

트랩된 이온 양자 프로세서에서 개별 큐비트를 광학적으로 정밀 제어하기 위한 홀로그래픽 빔 형성 기술은 인접 사이트의 잔류 크로스토크와 먼 거리의 배경광으로 인한 오류 누적이 주요 한계였다. 본 연구는 단일 디지털 마이크로미러 장치(DMD)를 이중 통과 구성으로 운영하여, 푸리에 평면에서의 다중화 홀로그램과 이미지 평면에서의 프로그래머블 필터링을 결합했다. 이를 통해 인접 사이트에서 상대적 강도 크로스토크를 10^-5(-50dB) 이하로 유지하고, 먼 거리에서의 배경광은 약 10^-6 수준까지 추가로 억제하는 데 성공했다. 이 콤팩트한 DMD 기반 솔루션은 트랩된 이온 및 기타 공간적으로 정렬된 양자 시스템에 직접 적용 가능하다.

상세 분석

이 논문은 양자 정보 처리의 확장성을 가로막는 광학적 주소 지정의 근본적인 문제 두 가지—인접 크로스토크와 먼 거리 배경광 플로어—를 동시에 해결한 획기적인 공학적 성과를 제시한다. 핵심 기여는 단일 DMD를 ‘이중 통과’ 방식으로 활용한 독창적인 광학 레이아웃 설계에 있다. 첫 번째 통과에서는 DMD의 한 영역이 푸리에 평면 홀로그램으로 작동해 목표 빔을 생성하고, 두 번째 통과에서는 DMD의 다른 영역이 중간 이미지 평면의 프로그래머블 조리개로 작용한다. 이는 별도의 공간 필터 장치 없이도 시스템을 간소화하면서 정밀 제어를 가능하게 한다.

기술적 통찰의 첫 번째 축은 ‘다중화 푸리에 홀로그램’이다. 기존 IFT-A 알고리즘으로 생성된 기본 홀로그램에, 특정 이웃 위치에서 파괴적 간섭을 유도할 약한 보조 광필드를 생성하는 이진 격자(secondary grating)를 국소적으로 추가한다. 보조 격자의 진폭(A_s)과 위상(Φ_s)을 정밀 조정하여 인접 사이트에서의 광강도를 최대 10dB 가량 추가로 억제(-42.6dB → -48dB)할 수 있음을 실험적으로 입증했다. 이는 단일 보조 필드에 국한되지 않으며, 여러 개의 보조 홀로그램을 도입해 여러 이웃 위치(예: ±4w, ±8w, ±12w)에서 동시에 크로스토크를 억제할 수 있는 확장성을 보여준다.

두 번째 축은 ‘이미지 평면 공간 필터링’이다. 푸리에 평면 다중화만으로는 먼 거리(예: 30w 이상)에 남는 잔류 광꼬리(배경광 플로어)를 제거하기 어렵다. 연구팀은 DMD의 두 번째 통과 영역을 반사형 프로그래머블 조리개로 사용해, 목표 빔의 중심부는 통과시키면서 먼 거리의 약한 빛꼬리는 차단하는 효과적인 에펙티브 어퍼처(≈14w’)를 구현했다. 이를 통해 먼 거리에서의 상대적 크로스토크를 -60dB에 근접한 10^-6 수준까지 추가로 낮출 수 있었다.

이 두 기술의 시너지는 단순한 성능 향상을 넘어, 실용적인 양자 프로세서 구축에 중요한 의미를 갖는다. 시스템 크기가 커질수록 많은 큐비트에 걸쳐 누적되는 배경광 오류를 근본적으로 줄일 수 있으며, 높은 충실도의 게이트 연산과 중간 회로 측정 등을 위한 핵심 조건을 마련한다. 특히 DMD의 빠른 응답 속도(이진 진폭 변조)와 이 연구에서 입증된 정밀 제어 능력을 결합하면, 동적이고 복잡한 주소 지정 패턴이 요구되는 확장된 양자 알고리즘 실행에 유리할 것이다.
