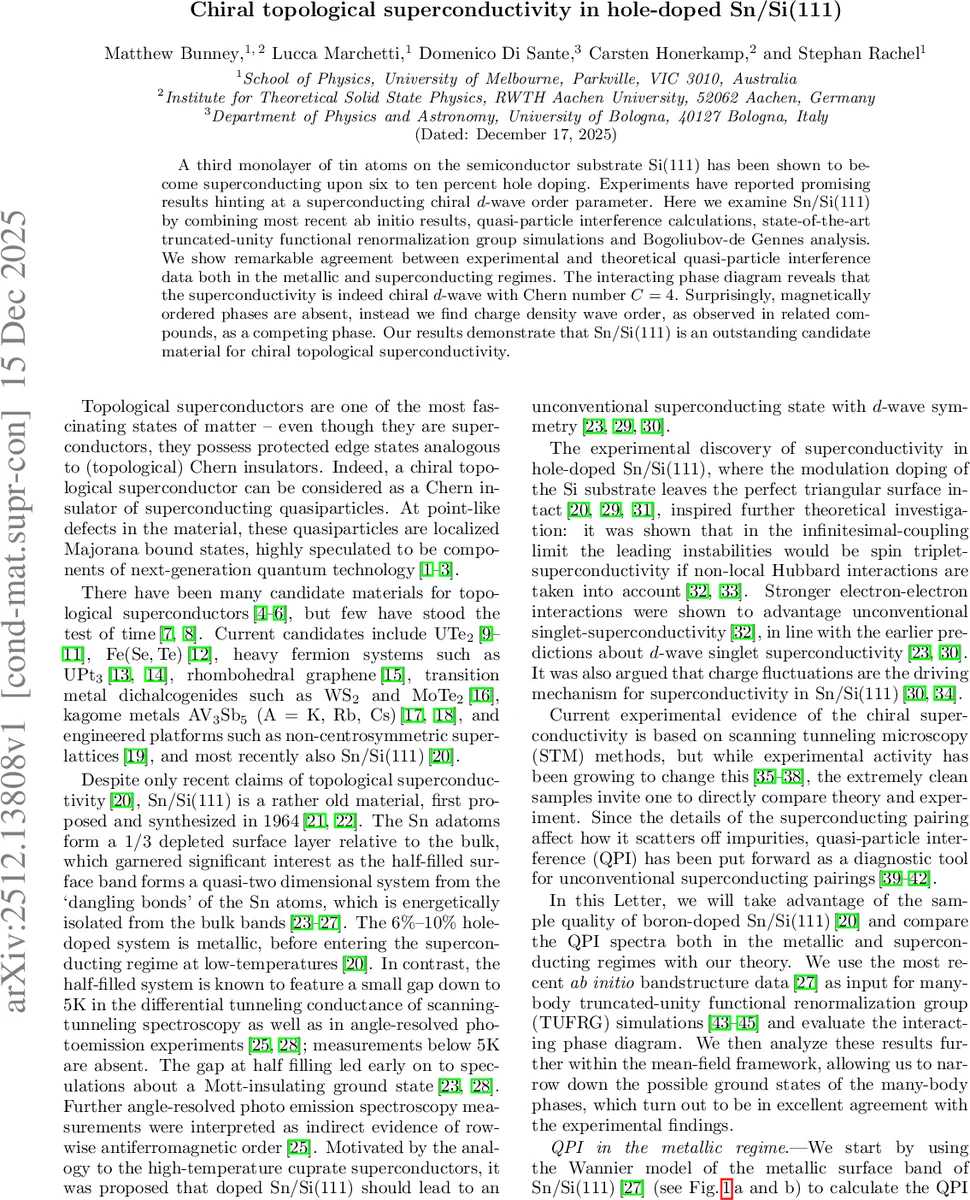

주석 실리콘 계면에서 발견된 카이랄 위상 초전도 현상

초록

Si(111) 기판 위의 주석(Sn) 단분자층에 6~10%의 홀 도핑을 가했을 때 나타나는 카이랄 d-파동(chiral d-wave) 초전도 현상을 이론적으로 규명하였습니다. 이 시스템은 Chern number가 4인 위상 초전도체로서, 차세대 양자 소자 구현을 위한 핵심 후보 물질로 주목받고 있습니다.

상세 분석

최근 양자 컴퓨팅과 위상 소자 연구의 핵심 화두는 ‘위상학적으로 보호된 상태’를 어떻게 안정적으로 구현하느냐에 있습니다. 본 논문은 실리콘(Si)이라는 친숙한 반도체 기판 위에 형성된 주석(Sn) 단분자층 구조가 차세대 위상 초전도체로서 얼마나 강력한 잠재력을 가졌는지를 이론적으로 증명하고 있습니다.

연구의 출발점은 Si(111) 기판 위에 형성된 세 번째 주석 단분자층에 6%에서 10% 사이의 홀 도핑(hole doping)이 이루어졌을 때 나타나는 초전도 현상에 대한 의문이었습니다. 선행 실험들은 이 시스템이 카이랄 d-파동(chiral d-wave) 형태의 초전도 질서를 가질 가능성을 시사해 왔으나, 그 물리적 실체에 대한 정밀한 규명은 부족한 상태였습니다.

연구진은 이를 해결하기 위해 매우 정교한 계산 과학적 접근을 시도했습니다. 우선 최신 ab initio 계산을 통해 시스템의 기초적인 전자 구조를 정의하였고, 이를 바탕으로 준입자 간섭(QPI) 패턴을 계산하여 실험 데이터와의 직접적인 비교를 수행했습니다. 이 과정에서 금속 상태와 초전도 상태 모두에서 실험과 이론이 놀라운 일치를 보임으로써 연구의 정당성을 확보했습니다.

연구의 핵심적인 발견은 두 가지입니다. 첫째, 이 시스템의 초전도 상태가 카이랄 d-파동 대칭성을 가지며, 위상학적 특성을 나타내는 Chern number가 $C=4$라는 점입니다. 높은 Chern number는 시스템 내에 강력한 위상학적 보호가 존재함을 의미하며, 이는 마요라나 페르미온(Majorana fermion)과 같은 위상학적 준입자를 안정적으로 다루기 위한 필수적인 조건입니다.

둘째, 상도표 분석을 통해 이 시스템의 경쟁 상(competing phase)을 밝혀냈습니다. 일반적으로 강한 전자 상관관계가 나타나는 초전도체에서는 자기적 질서(magnetic order)가 초전도를 방해하는 주요 요인으로 작용하지만, Sn/Si(111) 시스템에서는 자기적 질서가 발견되지 않았습니다. 대신, 전하 밀도 파동(Charge Density Wave, CDW)이 초전도 현상과 경쟁하는 주요한 물리적 현상으로 나타났습니다. 이는 이 물질의 물리적 메커니즘이 자기적 상호작용보다는 전하의 재분배와 관련된 물리적 특성에 의해 지배받고 있음을 보여줍니다.

결론적으로, 본 연구는 Sn/Si(111)이 단순한 실험적 관찰 대상을 넘어, 정밀하게 제어 가능한 ‘카이랄 위상 초전도체’의 탁월한 플랫폼임을 입증했습니다. 실리콘 기반의 반도체 공정 기술과 결합할 수 있는 이 물질의 특성은, 향후 위상 양자 컴퓨팅을 위한 소자 제작에 있어 매우 중요한 이정표가 될 것입니다.
